Приспособления для прецизионной притирки PELCO®

Прецизионная притирка, полировка и утонение для всех типов образцов.

Прецизионные ручные притирочные приспособления позволяют получать плоские, параллельные и высокополированные поверхности металлографических образцов, монокристаллических пластин, электронных материалов, стекол, образцов горных пород и других материалов.

Процессы притирки также используются для создания высокопараллельных, гладких поверхностей и для утонения образцов до точной заданной толщины. Они могут помочь избежать округления или чрезмерной полировки, когда твердый материал внедрен в более мягкую матрицу, например, в образцах с эпоксидной смолой. Это особенно полезно при ручной полировке полупроводников, оптических компонентов и для утонения образцов TEM перед окончательной обработкой с помощью ямочной полировки.

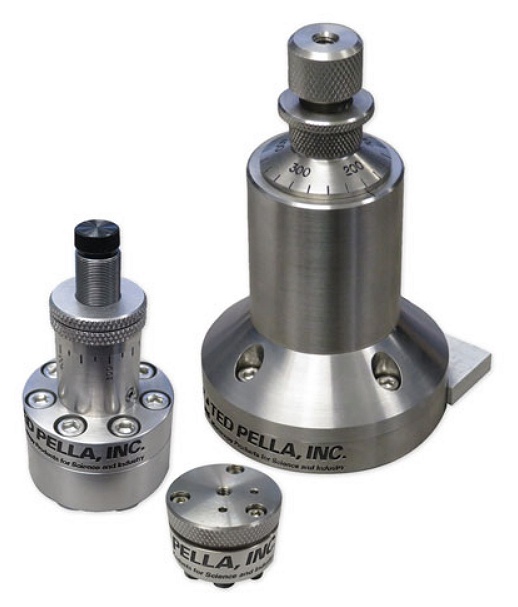

Притирочные приспособления PELCO® позволяют притирать образцы диаметром от <1/8" (3 мм) до 1" (25 мм) и толщиной до 1/2" (13 мм). Имеются версии с микрометром и регулируемым шайбой. Приспособления оснащены ножками из карбида вольфрама, которые обладают высокой стойкостью к износу в процессе притирки.

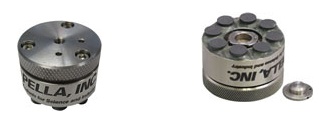

Приспособление для притирки с шиммированием PELCO® 14100

Приспособление PELCO® 14100 Shimmed Lapping Fixture имеет магнитное крепление образца и использует регулировочные прокладки для установки толщины образца. Приспособление вмещает образцы диаметром 0,5" (13 мм) и поставляется с шайбами толщиной от 0,0010" до 0,0222" (0,025-0,508 мм). Крепление для образцов удерживается на магнитах, что позволяет легко осматривать и извлекать образцы. Диаметр основания приспособления составляет 1,1875 дюйма. Это приспособление идеально подходит для рутинной шлифовки дисков перед димплингом образцов TEM. Имеются дополнительные крепления для образцов.

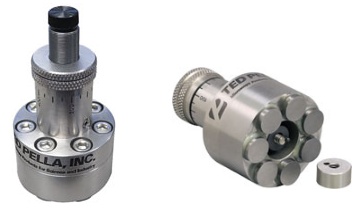

Приспособление для притирки микрометров PELCO® 14500

Приспособление для притирки PELCO® 14500 управляется микрометром и имеет разметку с шагом 25 микрон. В нем могут размещаться образцы диаметром до 0,5" (13 мм) и высотой до 0,5" (13 мм). Крепление образца имеет резьбу и легко снимается для установки воска или клея. Твердосплавная ножка является сменной, а диаметр основания приспособления составляет 1,5 дюйма. Имеются дополнительные крепления для образцов и крепления для штифтовых заглушек.

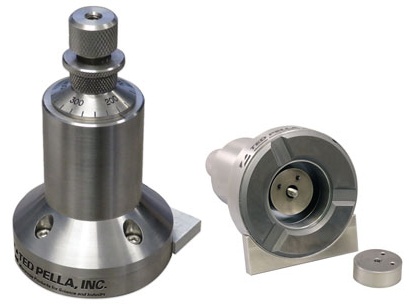

Приспособление для притирки микрометра PELCO® 15000

Приспособление для притирки PELCO® 15000 управляется микрометром и имеет разметку с шагом 25 микрон. В нем можно размещать образцы диаметром до 1" (25 мм) и высотой до 0,5" (13 мм). Крепление образца легко снимается для установки воска или клея. Съемная направляющая может использоваться для направленной полировки, а также в качестве упора для предотвращения скатывания приспособления при размещении на столе. Твердосплавная ножка является сменной, а диаметр основания приспособления составляет 2,7 дюйма.

Для этого приспособления также доступны дополнительные крепления образцов, специальные крепления для образцов со штырем и M4 для образцов SEM, а также совместимое с PELCO® Dimpler™ крепление для образцов для предварительного утонения образцов перед димплингом.

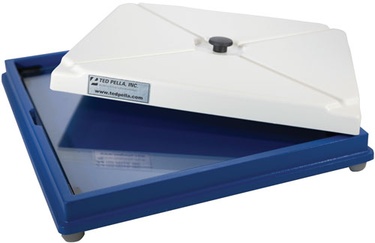

Лоток для притирки PELCO®

Лоток для притирки PELCO® - это удобное решение для ручной притирки или полировки с помощью любого из приспособлений для притирки PELCO® 14100, 14500, 15000 и полировальной машины PELCO® Tripod Polisher™ 590. Она обеспечивает гладкую, плоскую и устойчивую поверхность полированного стекла для притирки в удобном лотке для сбора использованной притирочной жидкости, что позволяет легко очистить ее после завершения обработки. Притирочная поверхность имеет квадратную форму 12" x 12".

Специальные крепления

Для увеличения пропускной способности образцов и облегчения использования приспособлений с широким спектром образцов, для приспособлений для притирки #15000 и #14150 предлагаются дополнительные крепления. Крепления включают дополнительные стандартные крепления, а также крепления, модифицированные для установки на обычные крепления-заглушки SEM и резьбовые крепления Hitachi SEM M4. Во многих случаях это избавляет от необходимости демонтировать образец из притирочного приспособления и снова устанавливать его для получения изображения, может использоваться для доработки заглушек и увеличивает разнообразие доступных вариантов крепления образцов.

#15152 Крепление для притирочного приспособления вмещает один 25-мм штифтовой стержень или 3 стандартных 12,7-мм крепления для штифтовых стержней SEM.

#15153 Крепление для притирки удерживает один 15-мм штифт Hitachi (на фото с штифтом и без него)

#14543 Притирочное приспособление для крепления одного 12,7 мм штифтового стержня

Информация для заказа

14100 PELCO® 14100 Приспособление для притирки с шиммированием

14500 PELCO® 14500 Приспособление для притирки с микрометрическим контролем, 0,5"

15000 PELCO® 15000 Приспособление для притирки с микрометрическим контролем, 1"

59320 Лоток для притирки PELCO®

83004 Совместимое с PELCO® Dimpler™ крепление для образцов для приспособления 15000

15150 Дополнительное крепление для образцов для приспособления 15000

15152 Крепление для образцов для 15000, штифтовое крепление

15153 Крепление для образцов для приспособления 15000, одинарное M4

14542 Дополнительное крепление для образца для приспособления 14500

14543 Крепление для образца, для 14500, одинарный штифт

15147 Дополнительное крепление для образца для приспособления 14100
