PELCO easiShaper™ — формирователь углеродных стержней

Доступен новый комплект 1/8"!

Особенности PELCO easiShaper™

• простое, быстрое, точное и чистое формирование углеродных стержней;
• поддерживает карбоновые стержни 1/4", 1/8" и 3/16";
• формирует одноступенчатые и двухступенчатые углеродные стержни;
• встроенный пылесборник;
• эргономичный и компактный дизайн;
• простая регулировка режущего лезвия.

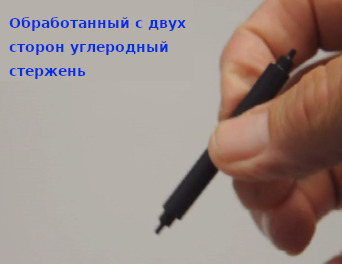

Пример графитового стержня с двухсторонней двухступенчатой заточкой.

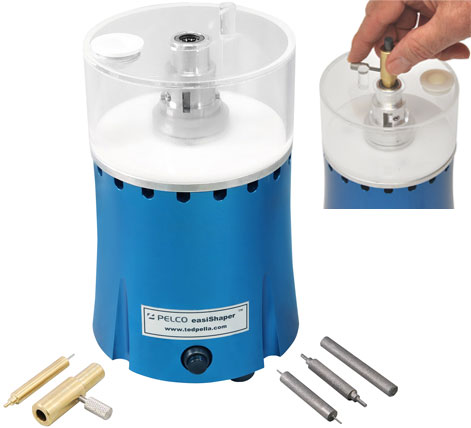

PELCO easiShaper™ — это точилка для углеродных стержней с электроприводом, которая обеспечивает простое, быстрое и чистое формирование углеродных стержней для углеродных испарителей, использующих 1/4", 1/8" или 3/16" углеродные или графитовые стержни. Он идеально подходит для загруженных, многопользовательских лабораторий с высокой пропускной способностью. Вертикальная конструкция устройства упрощает эксплуатацию и экономит полезное пространство. Этот прибор представляет собой чистую альтернативу ручным формирователям стержней, производя более последовательные, гладкие и однородные углеродные наконечники.

PELCO easiShaper™ предназначен для резки одноступенчатых и двухступенчатых углеродных стержней (используемых в напылителях углеродных покрытий Cressington). Режущая головка имеет два твердосплавных режущих лезвия, верхний направляющий подшипник и вихревую конструкцию для удержания углеродной пыли во встроенном пылесборнике. Держатель углеродного стержня удерживает углеродный стержень и вставляется в верхний направляющий подшипник для получения прецизионных срезов. Пылесборник легко снимается для очистки и/или регулировки лезвия. Универсальный блок питания на 100-240 В и 50/60 Гц сертифицирован UL/CUL и CE.

Каждый станок PELCO easiShaper™ способен обтачивать три различных размера стержней, упомянутых выше, но для удобства PELCO easiShaper™ поставляется в комплекте, готовом к заточке двух наиболее популярных размеров углеродных стержней — 1/4" или 1/8" (3/16" возможно при покупке держателя #58-16). Набор PELCO easiShaper™ для заточки углеродных стержней 1/4" (изделие #58) включает держатель для углеродных стержней 1/4" и калибр для установки лезвий, позволяющий устанавливать лезвия на одинарный шаг диаметром 1 мм или двойной шаг диаметром 1,65 мм и 3,8 мм. Набор для формирования стержней диаметром 1/8" (изделие №58-100) включает держатель стержня диаметром 1/8" и калибр, с помощью которого можно установить лезвия для получения карбоновых стержней с одинарным шагом диаметром 1 мм или 1,2 мм. Изображения держателей и калибров в каждом наборе, а также формы углеродных стержней, которые можно получить из этих комбинаций, приведены ниже.

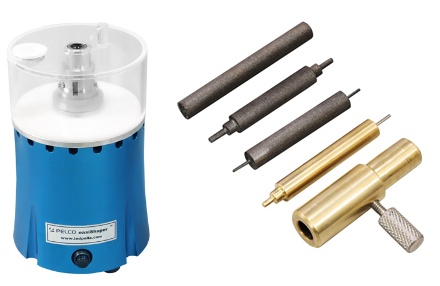

Комплект 1/4" (изделие #58)  показан с PELCO easiShaper™, калибром, держателем карбонового стержня и поддерживаемыми размерами наконечников карбоновых стержней

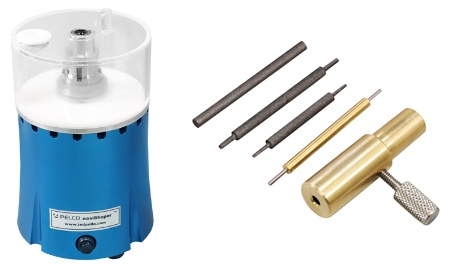

НОВЫЙ комплект 1/8" (продукт #58-100) показан с PELCO easiShaper™, калибром, держателем карбонового стержня и поддерживаемыми размерами наконечников углеродных стержней

Углеродные стержни

Графитовые стержни применяются для испарения при подготовке проб в микроскопии и создании углеродных покрытий. Углеродные стержни предлагаются в спектроскопически чистых или технических сортах для стандартных требований испарения в электронной микроскопии с использованием углеродных покрытий. Благодаря используемому процессу очистки все поставляемые нами углеродные стержни имеют графитовую структуру. Процесс очистки удаляет примеси при высокой температуре и вызывает кристаллизацию углерода. Графитовая структура не оказывает негативного влияния на углеродное покрытие или процесс нанесения углеродного покрытия. Пользователь имеет дополнительное преимущество: углеродные стержни (графитовые стержни) менее хрупкие, чем углеродные стержни, с ними легче обращаться и им проще придать форму.

Углеродные стержни технического класса имеют типичный уровень примесей около 50ppm или выше. Типичное применение - некритическое покрытие непроводящих образцов для SEM или SEM/EDS.

Сорт "Spec-Pure" (спектроскопически чистый) доступен для углеродных (графитовых) стержней с содержанием примесей равным или менее 2ppm (один элемент 1 ppm или менее). Обычно уровень примесей составляет 1ppm или менее. Этот сорт следует использовать для TEM, FESEM, FIB, WDS, EBSD, Microprobe и более критических приложений SEM/EDS.

Размеры углеродных стержней

Углеродные стержни класса 1 Spec-Pure

Спектроскопически чистые углеродные стержни графитовой структуры с уровнем примесей 2ppm или менее, с 1ppm в качестве максимального уровня для каждого элемента. Следовые элементы могут быть Si, Al, Fe, Mg, Ca или B (менее или равные 1ppm). Все стержни имеют длину 12" и три номинальных диаметра (1/8", 3/16" и 1/4") для соответствия источнику углерода, используемому в различных высоковакуумных испарителях углерода. Настоятельно рекомендуется для TEM, FESEM, FIB, WDS, EBSD, Microprobe и более важных приложений SEM/EDS. Плотность 1,10 г/см3, удельное сопротивление 67 мкм, твердость 32 по Шору и пористость 29%.

Информация для заказа

61-15 Углеродные стержни, класс 1 Spec-Pure, 1/8" x 12" (3 x 304 мм)

61-25 Углеродистые стержни, класс 1 Spec-Pure, 3/16" x 12" (4,6 x 304 мм)

61-35 Углеродные стержни, 1 класс чистоты, 1/4" x 12" (6,2 x 304 мм)

Частотно зависимые углеродные стержни высокой чистоты для углеродных покрытий Cressington. Уровень примесей 5ppm или менее:

для 110 В, 60 Гц:

93015 Углеродные стержни, класс 1 Spec-Pure, 1/4" x 12" (6,15 x 305 мм), 60 Гц

для 220 В, 50 Гц:

93016 Углеродистые стержни, класс 1 Spec-Pure, 1/4" x 12"(6.15 x 305мм), 50Гц

Углеродные стержни 2-го класса, технический класс

Углеродные стержни из графитовой структуры технического класса содержат примеси, обычно равные или менее 50ppm. Однако, как исключение, некоторые партии могут содержать примеси до 200 ppm. Примеси обычно состоят из: (ppm макс.): Ca 20, Fe 20, Cr 10, Si 2-5, Ti 8-10, V 4-4 и следы других элементов. Используйте этот сорт для некритичных приложений SEM и SEM/EDS.

Информация для заказа

61-52 Углеродистые стержни, технические, класс 2, 1/8" x 12" (3 x 304 мм)

61-72 Углеродистые стержни, технические, класс 2, 1/4" x 12" (6,2 x 304 мм)

Технические характеристики PELCO easiShaper™

Номинальные размеры углеродных стержней:

• 1/4" 1/8" 3/16" с соответствующим держателем для каждого стержня

Ступени:

• одинарные или двойные

Режущие лезвия:

• Двойные твердосплавные лезвия с 4 полезными режущими кромками на каждом лезвии

Скорость резания:

• 2350 об/мин

Высота:

• 168 мм

Диаметр:

• 114 мм

Емкость коллектора:

• 56 мл

Диапазон влажности:

• 8-90%

Вес:

• 2,07 кг

Требования к питанию:

• 100-240 В, 47-63 Гц

Номинальная мощность:

• 1,2A@115V или 0,6A@230V

Информация для заказа

58 PELCO easiShaper™ Carbon Rod Shaper System, для 1/4" углеродных стержней, 100-240 В

58-100 NEW PELCO easiShaper™ Carbon Rod Shaper System для 1/8" карбоновых стержней, 100-240 В

58-4 Сменный держатель для карбоновых стержней 1/4"

58-5 Сменный калибр для установки лезвий 1/4" для одинарного или двойного шага

58-8 Сменный держатель для карбоновых стержней 1/8"

58-6 Сменный калибр для установки лезвий 1/8" для одинарного шага

58-16 Дополнительный держатель для угольных стержней 3/16"

58-10 Дополнительная режущая головка в сборе

58-20 Сменный контейнер для сбора пыли

57-12 Сменные режущие лезвия для PELCO easiShaper™
