Крио-ТЭМ инструменты и материалы

Подложки для ТЭМ QUANTIFOIL®

Опорные сетки или подложки для просвечивающей электронной микроскопии.

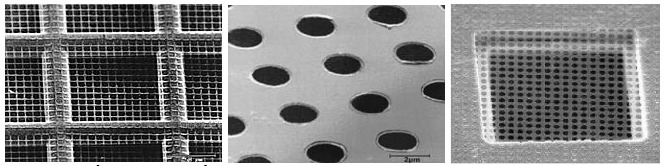

Quantifoil® Holey Carbon Film - это перфорированная опорная пленка с определенным размером, формой и расположением отверстий. Они предлагаются с круглыми и квадратными, ортогонально расположенными отверстиями. Пленка устанавливается на стандартную сетку для ТЭМ Ø3 мм из Cu, Au или Ni с ячейками 200, 300 или 400. Этот материал имеет преимущества в электронной микроскопии (ЭМ) или микроскопии с низкоэнергетическим точечным источником электронов (LEEPS) по сравнению с обычной дырчатой пленкой. Конечная толщина пленки составляет около 20 нм, хотя на пластик испаряется только 10 нм углерода.

Были добавлены дополнительные геометрии пленки

• R 3.5/1 (диаметр отверстия/расстояние между отверстиями), R 2/1, R 1/2, R 0.6/1 были добавлены к существующим популярным продуктам R 2/2 и R 1.2/1.3.
• Все пленки теперь доступны на медных и золотых сетках с ячейками 400 меш, в дополнение к сеткам с ячейками 200 и 300 меш.
• Мы также предлагаем непрерывную пленку Ultrathin Carbon для отдельных геометрических форм.
• Доступны упаковки по 100 сеток, а также упаковки по 10 сеток для большинства продуктов.

Ультратонкий углерод на пленке Quantifoil®

• Толщина углерода составляет 2 нм.
• Доступные геометрии: R 2/2, R 1.2/1.3, R 3.5/1, R 2/1.

Четыре причины использовать Quantifoil®:

• с известным размером пор Quantifoil® можно непосредственно оценить размер наблюдаемой частицы;
• благодаря определенному размеру и шагу отверстий в Quantifoil® можно использовать автоматизированную электронную микроскопию;
• Quantifoil® 7/2 дает хорошую долю "свободной" площади;
• размер отверстий и их распределение равномерны в широком диапазоне..

Вы можете купить подложки для ТЭМ QUANTIFOIL® в «Биотехнологии». Пожалуйста, выбирайте товар на сайте поставщика.

Дырчатые золотые пленки UltrAuFoil®

для электронной криомикроскопии

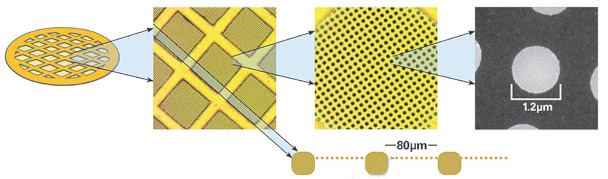

Одной из основных проблем при проведении электронной криомикроскопии (крио-ЭМ) является смещение образца от облучения пучком во время визуализации, что приводит к получению размытых изображений с низким разрешением. Одной из причин чрезмерного смещения образцов является использование углеродных фольг на металлических (Cu) решетках, которые могут смещаться до 400Å параллельно лучу.  Решетки UltrAuFoil® были специально разработаны для крио-ЭМ, чтобы уменьшить перемещение крио-образцов во время визуализации. Решетки UltrAufoil® представляют собой золотую сетку с ячейками 200 или 300, покрытую поликристаллической золотой фольгой толщиной 400-500Å, которая имеет регулярный квадратный массив круглых отверстий микрометрового размера. Эти решетки аналогичны решеткам Quantifoil® Grids, за исключением того, что в решетках UltrAuFoil® вместо углеродной фольги используется золотая фольга, и они менее хрупкие. Подобно углеродным опорам, решетки UltrAuFoil® можно сделать гидрофильными с помощью низкоэнергетической плазмы. Сетки UltrAuFoil® могут улучшить качество изображения за счет снижения вызванного излучением движения без использования сложной коррекции дрейфа или аппаратных средств.

Доступны два различных размера ячеек с тремя различными рисунками отверстий:

• 200 ячеистых решеток, R 2/2
• сетки 300 ячеек, R 0,6/1 или R 1,2/1,3.

Сетки UltrAuFoil® были разработаны докторами Лори А. Пассмор и Кристофером Дж. Руссо в Лаборатории молекулярной биологии Совета медицинских исследований и произведены компанией Quantifoil® Micro Tools*.

Преимущества UltrAuFoil®:

• Золотая фольга на золотой сетке предотвращает изменение формы фольги при охлаждении образца во время подготовки.
• Химически инертна и биосовместима
• Менее хрупкая, чем углеродная фольга, высокопроводящая и неокисляющаяся
• Решетки не имеют срока годности, но их рекомендуется использовать в течение двух лет.
• Фольга готова к использованию в момент поставки, но ее можно сделать более гидрофильной с помощью системы очистки PELCO easiGlow™ Glow Discharge.
• Непрерывная пленка углерода может быть добавлена с помощью стандартного метода переноса поплавка.

Некоторые советы по использованию UltrAuFoil®:

• При настройке пучка для сбора данных используйте циркулярно-симметричную геометрию пучка, центрируйте его над отверстием с небольшой областью опоры по краю и сделайте снимок центра отверстия.
• Самый простой способ сфокусироваться на решетках - минимизировать сдвиг изображения с помощью колебания наклона пучка ИЛИ снять объективную диафрагму и найти дифрагированные лучи на краю отверстия, а затем минимизировать сдвиг между кристаллами золота и дифрагированными лучами.
• Для коррекции астигматизма лучше всего использовать калиброванный стандарт перед визуализацией образца.
• Сбор образцов можно автоматизировать, используя наклон луча для фокусировки.

Информация для заказа

687-200-AU UltrAufoil®, регулярный квадратный массив отверстий диаметром 2 мкм - разделение 2 мкм, установленный на решетке из 200M Au, упаковка из 10 решеток

688-300-AU UltrAuFoil®, регулярный квадратный массив отверстий диаметром 1,2 мкм - разделение 1,3 мкм, установленный на решетку из Au 300M, упаковка из 10 решеток

689-300-AU UltrAuFoil®, регулярный квадратный массив отверстий диаметром 0,6 мкм - разделение 1 мкм, установленный на решетку из Au 300M, упаковка из 10 решеток

687-200-AU-50 UltrAufoil®, регулярный квадратный массив отверстий диаметром 2 мкм - разделение 2 мкм, установленный на решетку из 200M Au, упаковка из 50 решеток

688-300-AU-50 UltrAuFoil®, регулярный квадратный массив отверстий диаметром 1,2 мкм - разделение 1,3 мкм, установленный на решетку из Au 300M, упаковка из 50 решеток

689-300-AU-50 UltrAuFoil®, регулярный квадратный массив отверстий диаметром 0,6 мкм - разделение 1 мкм, установленный на решетку из аустенита 300 М, упаковка из 50 решеток

*Ссылки:

Russo, C. J., & Passmore, L. A. (2014). Ultrastable gold substrates for electron cryomicroscopy. Science, 346(6215), 1377-1380.

Russo, C. J., & Passmore, L. A. (2016). Ultrastable gold substrates: properties of a support for high-resolution electron cryomicroscopy of biological specimens. Journal of structural biology, 193(1), 33-44.

Passmore, L. A., & Russo, C. J. (2016). Specimen preparation for high-resolution cryo-EM. In Methods in enzymology (Vol. 579, pp. 51-86). Academic Press.

Боксы Cryo Grid для криосистем и криоприложений

Боксы Cryo Grid используются для хранения и переноса витрифицированных крио-ЭМ образцов, подготовленных с помощью таких криоустройств, как FEI Vitrobot, Gatan CP3, Leica EM 6P, а также других систем криовитрификации. Существует две версии этих боксов, каждая из которых имеет 4 позиции для хранения. Наиболее широко используется круглый вариант, который доступен в двух цветах и трех вариантах: с прозрачной крышкой, крышкой штифтового типа и без крышки. Круглые боксы могут использоваться в системах криопереноса Gatan 626 и CT3500, а также в FEI Vitrobot и Gatan CP3. Квадратная коробка с сеткой Cryo TEM включает нестатическую вращающуюся крышку и подходит для держателя криопереноса Gatan CT3500 и Gatan CP3. Все коробки имеют резьбу UNC 5/40 в центре. В вариантах с прозрачными крышками крышка удерживается на месте с помощью винта из нержавеющей стали.

Информация для заказа

160-40W Бокс с криорешеткой, круглый, белый, с крышкой

160-41W Бокс с криорешеткой, круглый, белый, только основание

160-42W Бокс для криорешетки, круглый, белый, с крышкой штыревого типа

160-40 Бокс с криорешеткой, круглый, синий, с крышкой

160-41 Бокс с криорешеткой, круглый, синий, только основание

160-44 Бокс для криорешетки с крышкой, квадратный для Gatan CT3500

160-43 Сменная прозрачная крышка

160-42 Бокс для криорешетки, круглый, синий, с крышкой штифтового типа

160-47 Крышка штырькового типа, круглая

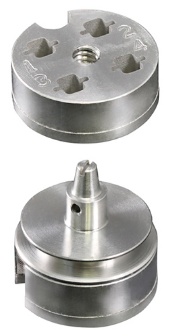

Металлические боксы для хранения криорешеток

Эти алюминиевые боксы можно использовать для переноса и хранения до четырех решеток ТЭМ во время подготовки крио-ЭМ. Самое главное, что в эти боксы можно поместить авторешетки от FEI/Thermo Fisher. Эти боксы имеют выемку на боковой стороне, поэтому их можно использовать с различными крио-рабочими станциями. Данные решетчатые боксы работают со всеми нашими инструментами/захватами для перемещения решетчатых боксов, такими как продукты #160-46, #160-48, #160-50.

Другие особенности включают:

• пронумерованные ячейки;
• металлическая крышка со штифтом, аналогичная пластиковым крышкам #160-47;
• устойчивость к растворителям;
• автоклавируемые;
• легкая очистка;
• длительный срок службы.

Информация для заказа

160-52 Металлический бокс для хранения криорешетки

Многоцветный стержень для переноса бокса с криорешеткой

Стержень для переноски теперь доступен в четырех различных цветах, он ввинчивается в резьбовой центр круглого криосеточного бокса #160-41 для захвата и хранения. Можно использовать для хранения бокса с криорешеткой в жидком азоте. Выпускается в белом, желтом, синем и черном цветах.

Информация для заказа

160-46 Стержень для перемещения бокса с криорешеткой, белый

160-46-4 Стержень для перемещения бокса с криорешеткой, желтый

160-46-6 Стержень для перемещения бокса с криорешеткой, синий

160-46-0 Стержень для переноски бокса с криорешеткой, черный

Захватывающий инструмент для бокса с криорешеткой

Эргономичное и эффективное устройство для открытия крышки штифтового типа (#160-47) бокса с криорешеткой (#160-42 и 160-42W). Подпружиненные штифтовые тиски прочно и надежно захватывают крышку штифтового типа. Высококачественная алюминиевая конструкция корпуса хорошо подходит для работы в жидком азоте. Ребристая конструкция ствола позволяет легко откручивать крышку. Этот удобный инструмент можно также использовать для переноски закрытого бокса с криорешеткой.

Информация для заказа

160-48 Инструмент для захвата крышки бокса с криорешеткой штырькового типа

Металлический захват для бокса с криорешеткой

Инструмент для захвата металлической крышки бокса Cryo Grid Box используется для работы с боксами Cryo Grid Box #160-40, 160-40W, 160-44, 160-42, 160-42W и новым боксом Cryo Metal Grid Box #160-52, прочно захватывая головку винта или основание штифта.

Информация для заказа

160-50 Захват из нержавеющей стали для бокса с криорешеткой

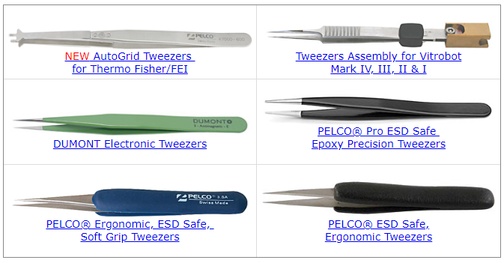

Крио-ТЭМ пинцеты

Различные пинцеты для крио-приложений можно заказать в «Биотехнологии», выбрав их на сайте поставщика.

Материалы для крио-встраивания образцов

Золотая смола LR

18183 LR Gold Resin, 500 мл

Только смола (акриловая), без катализатора. Требуется катализатор #18186: УФ, бензоин метиловый эфир SDS (99KB PDF) (~365nm) (0,5% w/v); "синий свет", бензил MSDS (~460nm) (0,1% w/v); бензоил пероксид SDS (113KB PDF) (1% w/v), холодного отверждения. Точные измерения катализатора очень важны. LR Gold может использоваться при низких температурах (-25°C) и оказался очень полезным для процедур иммунопозолоты. Очень низкая вязкость: 8cP. Применяется как в LM (ферментная гистохимия), так и в EM (иммунохимия) методах.

Уранилацетат

19481 Уранилацетат, 25 г

UO2(CH3COO)2 - 2H2O; [6159-44-0]; FW 424.14

Положительное или отрицательное пятно, ЭМ. Может вызывать неблагоприятные мутагенные или тератогенные эффекты.

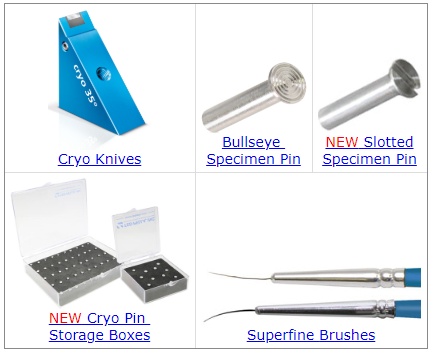

Инструменты для крио-ультрамикротомии

Также на этой странице можно выбрать инструменты для крио-ультрамикротомии. Заказывайте их в «Биотехнологии»!

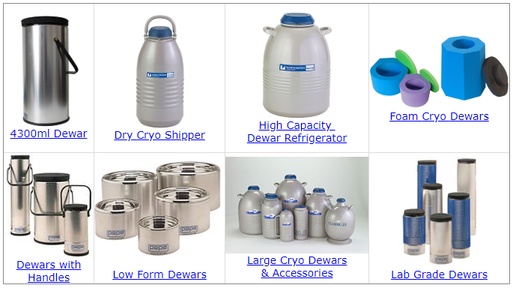

Криогенные колбы Дьюара

В «Биотехнологии» вы также можете заказать криогенные колбы Дьюара, применяемые для хранения жидкого азота. Пожалуйста, выбирайте из широкого ассортимента на сайте поставщика.

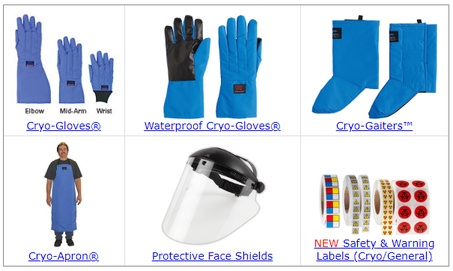

Защитные средства для крио-экспериментов

Также мы предлагаем вам купить необходимые защитные средства для проведения крио-экспериментов. Пожалуйста, ознакомьтесь с широким выбором средств защиты на сайте поставщика.
