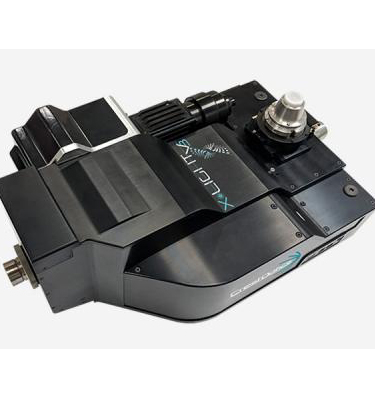

Вращающийся дисковый конфокал X-Light V3

Основные особенности X-Light V3

• вращающийся дисковый конфокал
• сверхбольшой FOV — 25 мм
• двойные камеры

X-Light V3 — это следующее поколение серии конфокальных приборов с вращающимся диском X-Light.

Эта система основана на передовой технологии, передовом подходе к оптическому дизайну и инженерных решениях, разработанных компанией CrestOptics для удовлетворения самых высоких требований, предъявляемых к большинству современных приложений флуоресцентной микроскопии.

Конструкция вращающегося диска вместе с тщательным проектированием оптической схемы повышает чувствительность и четкость изображения. Это первый конфокальный прибор, позволяющий получать изображения с двух камер при полном поле зрения 25 мм на обеих камерах.

И все это при непревзойденном соотношении цена/производительность.

Преимущества X-Light V3

Одновременная многоточечная конфокальная визуализация дает значительные преимущества как в плане скорости, так и в плане снижения фототоксичности по сравнению с обычными системами точечного сканирования. V3 X-Light Spinning Disk от Crest Optics - это мощная, доступная и гибкая система, которая позволяет исследователям оптимизировать эксперименты в зависимости от поставленных биологических вопросов.

Сменные шаблоны отверстий доступны для различных объективов с различным увеличением и числовой апертурой, а также для оптимального компромисса между интенсивностью и конфокальностью. Система может быть использована с доступными светодиодными осветителями или с лазерными банками Cairn MultiLine LaserBanks для работы в условиях низкой освещенности.

Хотя мы рады поставить блок X-Light в качестве отдельного компонента, но обычно мы помогаем интегрировать его с новым или существующим инвертированным или вертикальным микроскопом, чтобы сформировать мощную конфокальную и широкопольную систему визуализации.

Простая модульная конструкция, большое поле зрения и выбор шаблонов дисков делают его совместимым со всеми коммерческими EMCCD и sCMOS камерами, а также с широким спектром микроскопов, осветителей и пакетов программного обеспечения. Это удивительно недорогая модернизация существующего широкопольного микроскопа.

Особенности вращающегося дискового конфокала X-Light V3

• Выбор двойных и одинарных отверстий для разного увеличения / размера матрицы камеры.
• Быстрое автоматическое переключение между конфокальным и широкопольным режимами съемки.
• Поле зрения CCD/sCMOS:
• 12 мм x 12 мм FOV в конфигурации с двумя отверстиями (каждое отверстие).
• До 22 мм FOV в конфигурации с одним шаблоном.
• Конфигурация шаблона:
• Запатентованная CrestOptics дисковая схема для высокого конфокального разрешения, улучшенного отклонения вне фокуса и более высокого S/N.
• конфокальное разрешение с 60x NA 1.4 с масляной иммерсией Объектив:<800нм.
• 40 - 70 микронные отверстия / спирали.
• Ахроматические релейные линзы диаметром 30 мм для точной многоцветной визуализации.
• Быстро вращающийся диск, скорость вращения диска до 15.000 об/мин.
• Крепление Gimbal для возбуждения для легкого выравнивания на стандартных и специальных микроскопах.
• Ручное колесо фильтра возбуждения для очистки.
• Моторизованное пятипозиционное дихроичное колесо.
• Моторизованное восьмипозиционное колесо эмиссионного фильтра.
• Вставные (сменные) дисковые головки.
• Адаптер для возбуждения многомодового лазера или светодиодного волокна SMA-905.

Технические характеристики вращающегося дискового конфокала X-Light V3

Спектральный диапазон (конфокальный/широкопольный): 400-750 нм.

Полностью автоматизированные эксперименты.

Программно-управляемый режим обхода: от широкопольного к конфокальному.

Самый быстрый вращающийся диск на рынке: скорость вращения 15.000 об/мин, диапазон до кГц.

Выберите свой диск: 50-дюймовые пинхолы в двух вариантах, основанных на разном расстоянии между пинолями.

Выберите свой диск: уникальный диск с непрерывной спиралью делает его более быстрым для высокоскоростных приложений.

Вдохновленный пользователем: настройка размера и геометрии пинхоллов по запросу.

Сменный, синхронизированный и герметичный: дисковый блок — одна из самых универсальных функций нового V3. Защита от пыли и вывод сигналов синхронизации на камеру делают его надежным и более быстрым.

Латеральное разрешение (FWHM): ~230 нм (высокая NA 1.4) дифракционно ограничено.

Осевое разрешение (FWHM): ~600 нм (высокая NA 1.4).

Высокое качество конфокального изображения: в этой передовой новой серии применена обновленная оптическая схема, оптимизированная для повышения чувствительности и отношения сигнал/шум в любых тусклых и ярких условиях.

Кубы фильтров с программным управлением: 3 положения для одновременной двухцветной визуализации.

Равномерность освещения: микролинзы обеспечивают высокую равномерность по всему полю зрения.

FOV освещения: различные варианты для соответствия различным размерам камер и повышения эффективности работы.

Формирование освещения: сохранение образца. Моторизованная диафрагма для снижения освещенности в области, окружающей область интереса.

Колеса фильтров с программным управлением: 4-позиционное автоматизированное колесо фильтров очистки, 3-позиционное автоматизированное колесо дихроичных фильтров, 8-позиционное автоматизированное колесо эмиссионных фильтров.

Поле зрения детектора

Сверхбольшое поле зрения для визуализации: максимум 25 мм.

Двухкамерный обзор: одновременный двухкамерный обзор до 25 мм каждая камера.

Освещение FOV: различные варианты для соответствия различным размерам камер и повышения эффективности.

Конфигурация шаблона

Фирменная дисковая схема CrestOptics для высокого конфокального разрешения, улучшенного отклонения вне фокуса и более высокого отношения сигнал/шум.

Конфокальное разрешение с объективом 60x NA 1.4 с масляной иммерсией: <800нм.

40 микронные отверстия (пинхолы).

70 микронные отверстия (пинхолы).

Нестандартные диаметры отверстий доступны по запросу.

Объективы Custom Relay диаметром 30 мм. Дифракционно-ограниченная конструкция по всему полю зрения от объективов с высоким увеличением и высокой NA до объективов с низким увеличением и низкой числовой апертурой.

Быстро вращающийся диск Скорость вращения диска 15.000 об/мин.

Крепление Gimbal для возбуждения для легкого выравнивания при индивидуальной настройке микроскопа и для наилучшего отношения сигнал/шум.

Моторизованное дихроичное колесо фильтра с пятью положениями.

Стандартное моторизованное эмиссионное колесо на восемь положений.

Вставной вращающийся диск.

Инструменты для извлечения для легкой установки и удаления дихроичного и эмиссионного фильтров.

Фокальная плоскость детектора легкая фокусировка без перемещения детектора.

Адаптер для возбуждения многомодового лазера или светодиодного волокна SMA-905.

Области применения вращающегося дискового конфокала X-Light V3

• кардио- и нейронауки;
• визуализация кальция;
• биология развития;
• исследования дрожжей и бактерий;
• исследование рака;
• биология растений;
• визуализация одиночных молекул.
