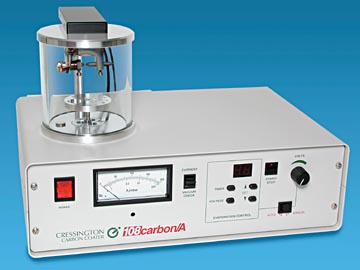

108C Auto — напылитель углеродного покрытия

108C Auto Carbon Coater является одним из самых современных устройств для нанесения углеродного покрытия на непроводящие образцы перед рентгеновским анализом SEM. Уникальная система испарения стержней с обратной связью обеспечивает многократное испарение толщиной около 20 нм без необходимости формирования или регулировки стержней. Высокочистые ступенчатые углеродные стержни, используемые в 108C Auto, обеспечивают превосходное качество покрытия, которое можно использовать при больших увеличениях. Система 108C компактна, проста в эксплуатации и имеет очень малое время цикла накачки. Опция толщиномера высокого разрешения MTM-10 позволяет подбирать проводящие углеродные пленки в соответствии с точными требованиями образца.

В автоматической установке для нанесения углеродных покрытий 108C используется новейший источник испарения. Ток и напряжение контролируются проводами датчиков в головке, а источник испарения управляется как часть контура обратной связи. Источник питания обеспечивает превосходную стабильность и воспроизводимость традиционного источника подачи стержней. Потребление энергии низкое, и источник демонстрирует исключительные характеристики повторного запуска. Источник испарения может работать в "импульсном" или "непрерывном" режимах.

Автоматическая установка для нанесения углеродных покрытий 108C предлагает выбор между ручным и автоматическим режимом работы.

В автоматическом режиме источник испарения работает как запрограммированное напряжение в течение запрограммированного времени. Программатор просто настраивается и отображает напряжение и время в цифровом виде.

В ручном режиме уникальный источник 108C Auto Carbon Coater может работать в "импульсном" или "непрерывном" режиме с установкой выходного напряжения с помощью поворотного регулятора.

На 108C Auto Carbon Coater может быть установлен дополнительный толщиномер MTM-10. Разрешение составляет более 0,1 нм для углерода. Тщательное использование монитора и контроллера испарения дает более чем 5% воспроизводимость толщины покрытия в полезном диапазоне от 15 до 25 нм.

Чем отличается 108C Auto/SE от 108C Auto?

1. Увеличенный диаметр камеры

Размер камеры 108C Auto/SE  был увеличен для нанесения покрытия на более крупные образцы. Стандартная камера имеет размер: 150 мм диам. х 165 мм

2. Изменяемая геометрия камеры (опция)

Регулируемая высота камеры используется для улучшения однородности покрытия и изменения скорости осаждения.

3. Движение платформы с образцами (опция)

Раздельные вращательные, планетарные и наклонные движения образца для оптимизации распределения и покрытия.

Технические характеристики 108C Auto Carbon Coater

Размер камеры:

• 120 OD x 120 мм в высоту (4,75 x 4,75")

Источник испарения:

• Тип Брэдли (стержни 6,15 мм, [1/4"])
• Прочная конструкция из нержавеющей стали

Подача испарения:

• Микропроцессорное управление с обратной связью и дистанционным определением тока/напряжения;
• Защитная блокировка по уровню вакуума (переменный), 180A макс, с защитой от перегрузки по току;

Столик для образцов:

• Удерживает 12 креплений SEM
• Регулируемая высота 60 мм

Аналоговое измерение:

• Вакуум Атм - 0,01мб
• Ток: 0 - 200A

Контроль толщины:

• Толщиномер высокого разрешения MTM-10 (опция)

Метод управления:

• Автоматическое управление испарением с использованием запрограммированного напряжения и таймера; полное ручное управление с импульсным или непрерывным режимом работы.
• Цифровой таймер (0 - 9,9 секунд)
• Цифровая установка напряжения (0,1 - 5,5 В)

Требования

Электрические:

• 100-120 или 200-240 В переменного тока, 50/60 Гц (указать при заказе)

Мощность:

• 1000 ВА (вместе с системой нанесения покрытия и насосной системой #7010)

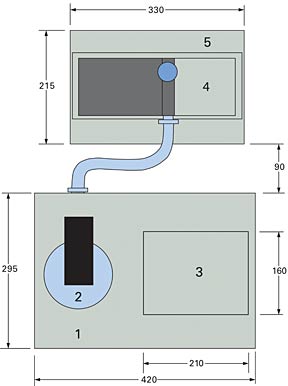

Размеры основания (мм)

(Высота: 280 мм)

1. Блок управления 2. Вакуумная камера 3. Монитор толщины 4. Роторный насос 5. Антивибрационное основание
