Система миографа давления — 114P

Преимущества 114P:

• Высокое качество — кислотостойкая нержавеющая сталь позволяет избежать налипания липидов.
• Продуманный дизайн — идеально подходит для артерий, находящихся под давлением.
• Новейшая технология — прямая потоковая передача данных в MyoVIEW Live Tracking
• Удобство для пользователя — надежность, гибкость и доверие.

Особенности 114P:

• Изучение структуры и функции мелких сосудов >40 мкм под давлением, близким к физиологическому.
• Эргономичный дизайн для легкого и быстрого монтажа артерий. Упрощенное точное выравнивание канюли.
• Измерение продольной силы.
• Сочетание системы с флуоресцентной визуализацией для изучения внутриклеточного Ca2+ или pH.

Система Pressure Myograph System — 114P используется для измерения физиологических функций и свойств мелких артерий, вен и других сосудов.  Она позволяет изучать фармакологические эффекты лекарств и других вазоактивных соединений на мелких изолированных сосудах в условиях, близких к физиологическим.  Небольшой неповрежденный участок артерии или вены устанавливается на две маленькие стеклянные канюли и прижимается к соответствующему трансмуральному давлению. Состояние, близкое к физиологическому, позволяет исследовать миогенный ответ, поток-опосредованное расширение и тестирование фармакологических агентов либо в суперфузате, либо в люминальном растворе.

Встроенная система нагрева поддерживает температуру в камере, устраняя необходимость в постоянной и зачастую дорогостоящей суперфузии. Крышка камеры включает порты для суперфузии, быстрого дренирования и заполнения, кумулятивного добавления лекарств и оксигенации. Для облегчения очистки камера изготовлена из кислотостойкой нержавеющей стали.

Современное программное обеспечение миографа давления MyoVIEW позволяет собирать такие данные, как толщина стенки сосуда, изменения диаметра сосуда и просвета, внутрисосудистое давление и множество других расчетных параметров, таких как напряжение сдвига и сосудистое сопротивление, что отличает миографию давления или перфузии от стандартных методов с использованием ванны органа.

В качестве опции к системе может быть добавлен флоуметр - 162FM для измерения потока в диапазоне 15-4000 л/мин.

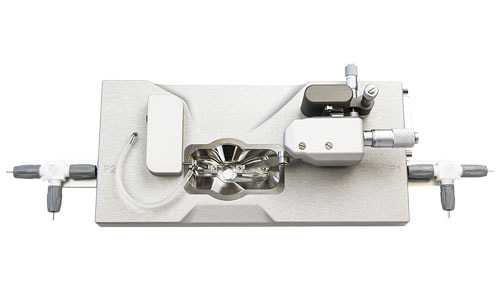

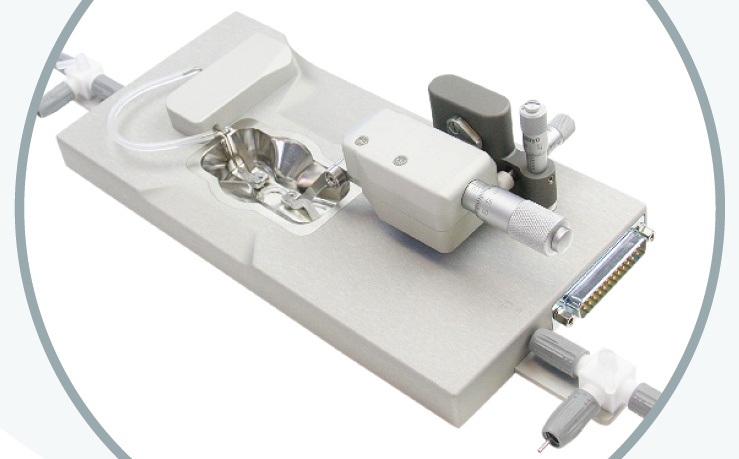

Камера миографа

• Постоянное трансмуральное давление или люминальный поток
• Визуализация сосуда через оптическое базовое окно
• Измерение продольной силы
• Диаметр сосуда >30 мкм и длина <10 мм
• Встроенные датчики давления
• XYZ-выравнивание сосуда под давлением
• Кислотостойкая камера из нержавеющей стали

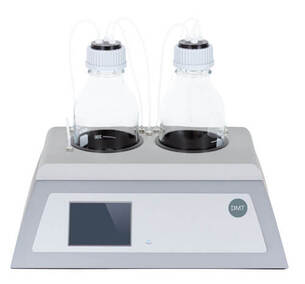

Интерфейсный блок

• Встраиваемый буферный резевуар (с подогревом)
• Прямая передача данных
• Встроенный контроль нагрева
• Встроенная процедура калибровки силы и давления
• Интуитивно понятные меню с сенсорным экраном
• Компактная конструкция / малая занимаемая площадь

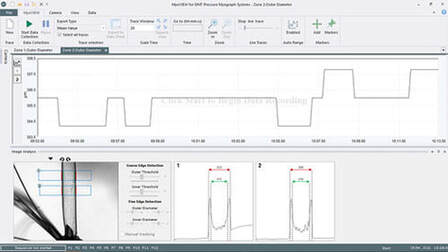

Программное обеспечение для отслеживания диаметра

• Обнаружение в реальном времени
• Несколько зон для обнаружения краев
• Множественные линии сканирования для точных измерений
• Маркеры событий и отслеживание
• Расчеты в реальном времени диаметра, толщины стенок, площади поперечного сечения, потока, сопротивления сосудов, напряжения сдвига и др.

Технические характеристики системы миографа давления 114P

КАМЕРА:

• Объем камеры (мин): 3,1 мл
• Камера(ы): 1
• Материал камеры: кислотостойкая нержавеющая сталь
• Размер сосуда: >40 мкм
• Выравнивание сосудов: X, Y, Z
• Разрешение микрометра: 0,01 мм
• Тип крепления: каннулы

ТЕМПЕРАТУРА:

• Диапазон: от 15,0 до 50,0 °C
• Разрешение: 0,1 °C
• Стабильность: ±0,2 °C
• Нагрев: да

ДАТЧИК СИЛЫ:

• Выходное показание: мН
• Диапазон: ±200 мН
• Разрешение: 0,01 мН
• Калибровка силы: да

ДАВЛЕНИЕ ДАТЧИКА:

• Выходное показание: мм рт. ст.
• Диапазон: 0 - 250 мм рт. ст.
• Стабильность давления: ±0,5 мм рт. ст.
• Разрешение: 0,1 мм рт. ст.
• Калибровка по усилию: да

РЕЗЕРВУАР:

• С подогревом: да
• Емкость: 250 мл
• Контур давления: закрыт
• Впуск воздуха: 1 бар (макс.)

ВЫХОД:

• Передача данных: USB 2.0
• Аналоговые выходные каналы: 4
• Диапазон аналогового выхода: ±2,5 В
