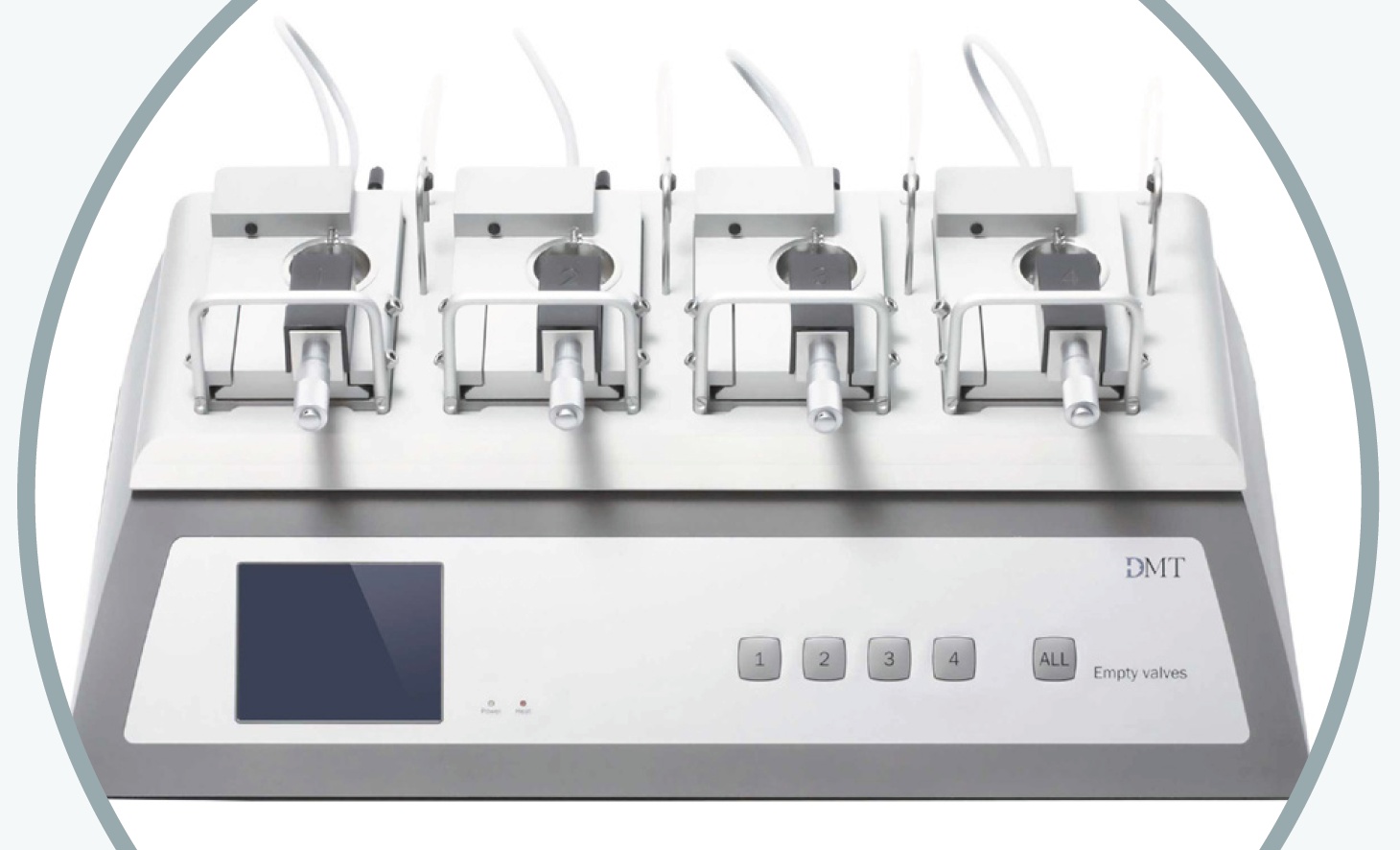

Многоканальный миограф 620M

Многоканальная миографическая система 620M пришла на смену очень популярному раньше миографу 610M. Данная 4-канальная миографическая система является одновременно сложным и надежным инструментом исследования. Он позволяет проводить in vitro исследования малых и больших сосудов, трахеи или кишки, закрепленных как большие кольцевые препараты (до 10 мм диаметром).

Характеристики и преимущества миографа 620M:

• проволочный миограф с четырьмя камерами позволяет одновременно исследовать четыре сосуда или кольца тканей;
• идеально подходит для работы, требующей высокой производительности, например, построения повторных кривых концентрация-ответ;
• крепление при помощи зажимов либо шпилек позволяет одновременно тестировать малые (>30 мкм) и большие (>450 мкм) кольцевые сегменты;
• встроенный электрический нагрев и электронные клапаны для одновременного быстрого удаления буфера.

Каждый индивидуальный блок миографа, сделанный из алюминия, имеет центрально расположенную камеру из нержавеющей стали. Держатели ткани (зажимы или шпильки) помещаются в камере, где с одной стороны они соединяются с силовым датчиком, а с другой прикреплены к микрометру.

Каждый из блоков этого многоканального миографа оснащен индивидуальным притоком газа и всасывающей системой. Благодаря нагреву и системам подачи газа и питательного раствора препараты во всех четырех камерах могут содержаться в оптимальных физиологических условиях (при 37°C и продувке необходимой газовой смесью). Интерфейс прибора содержит электронные компоненты и микропроцессор, необходимые для калибровки, а также аналоговые выходы и USB-порт, используемый для сбора данных программой Labchart Pro.

После размещения препаратов и их выравнивания определяются пассивные отношения длины и натяжения сосудов или, так называемая, нормализация. Это обеспечивает воспроизводимость результатов между отдельными сегментами и, в целом, между опытами. Во время самого эксперимента просвет сосуда сохраняется постоянным. Различные вещества могут добавляться прямо в камеру, и сократимость и реактивность сосудов измеряется в изометрических условиях.

Многоканальный миограф 620M очень хорошо подходит для фармакологических исследований реактивности сосудов. Несколько таких систем, особенно в комбинации с системой автоматического заполнения буфера 625FS, могут с удобством располагаться друг рядом с другом. Это делает миограф 620M идеальной системой для задач, требующих высокой производительности, таких как скрининг лекарств или эксперименты, где требуется индивидуальное тестирование сосудов в отдельных ванночках.

Мульти-интерфейс автоматически распознается программой LabChart, позволяя использовать несколько устройств одновременно, корректировать единицы измерения и диапазоны каналов LabChart, а также осуществлять запись данных параллельно с системой PowerLab. При этом данные напрямую поступают в программу LabChart, минуя устройство PowerLab.

Технические характеристики миографа 620M:

Камера:

Минимальный объем (при креплении с зажимами) — 3,8 мл;
Минимальный объем (при креплении со шпильками) — 2,0 мл;
Количество камер — 4;
Материал камеры — устойчивая к кислотам нержавеющая сталь;
Размер сосуда (при креплении с зажимами): >30 мкм;
Размер сосуда (при креплении со шпильками): >450 мкм;
Нормализация сосудов — ручная;
Разрешение микрометра — 0,01 мм;
Тип крепления — зажимы и шпильки;

Температура:

Диапазон — от 15 до 50 °C;
Разрешение — 0,1 °C;
Стабильность: ±0,2 °C;
Нагрев — есть;

Датчик:

Выходные показания — мН или г;
Диапазон: ±200/±400/±800/±1600 мН;
Разрешение — 0,01 мН;
Калибровка силы — есть;

Вывод:

Передача данных — USB 2.0$
Аналоговые выходные каналы — 4;
Аналоговый выходной диапазон: ±2,5 В.
