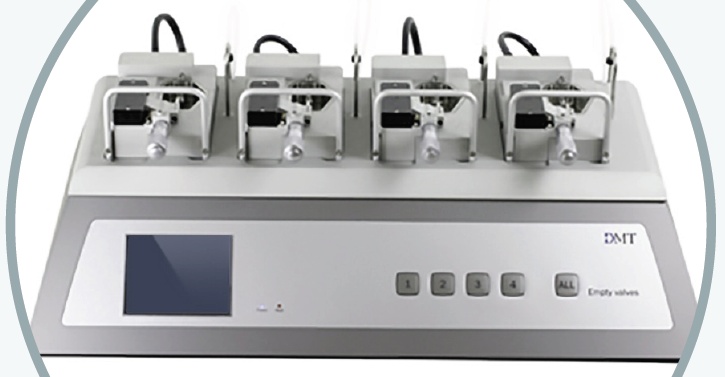

4-канальная система миографии мышечных тканей MyoDYNAMICS MUSCLE STRIP MYOGRAPH SYSTEM — 840MD

Физиологические исследования мышц ex-vivo

Преимущества 840MD:

• Высокое качество
• Продуманный дизайн
• Новейшие технологии
• Удобство для пользователя

Особенности 840MD:

• Для использования со скелетными и сердечными мышцами и полосками других типов мышц длиной до 30 мм.
• Программируемый мотор для растяжения/растяжения установленной мышцы на 10 мм до 11 мм.
• Одновременное исследование до четырех мышечных полосок в изометрических условиях.
• Эксцентрическое сокращение, например, для исследования усталости
• Отдельно встроенные порты нагрева, кислорода и отсоса
• Контур водяного охлаждения, позволяющий работать при температуре ниже комнатной
• Выход силы доступен в виде прямого аналогового сигнала
• Совместимость с DMT-стимулятором — CS4/CS8
• Дополнительная система автоматического заполнения буфера — 625FS, позволяющая полуавтоматически заполнять все камеры.

MyoDynamics Muscle Strip System — 840MD представляет собой современную 4-канальную систему для снятия мышечных полосок с интактных мышц или мышечных полосок длиной до 30 мм. Простая в использовании система позволяет мышечному физиологу точно выполнять протоколы изометрических, эксцентрических и концентрических сокращений, выполняемых встроенными моторами, в различных условиях, включая стимуляцию электрическим полем.

Система позволяет четырем отдельным ваннам работать одновременно и независимо друг от друга. Каждую ванну можно программировать индивидуально, и запускать, и останавливать протоколы независимо от других ванн.

Каждый блок мышечной ванны, изготовленный из алюминия, имеет камеру из нержавеющей стали. Опоры для крепления тканей размещаются в камере, одной стороной прикрепляясь к датчику силы, а другой — к комбинированному винту ручного позиционера и моторизованному микропозиционеру. Ручной позиционер позволяет точно установить предварительную нагрузку/базовое натяжение, а моторизованный микропозиционер позволяет пользователю растягивать (эксцентрично)/расслаблять (концентрично) мышцу в соответствии с заданными пользователем настройками. Чувствительные датчики силы обеспечивают измерение силы сокращения. Закрепленные ткани могут растягиваться и расслабляться, заданные пользователем, с минимальным расстоянием от 10 мкм до 11 мм и максимальной скоростью 11 мм/сек.

Стимулирующие электроды, встроенные в крышку камеры (опция — различные типы), могут активировать мышцу посредством полевой стимуляции от DMT-стимулятора. Система 840MD имеет входные и выходные триггерные функции для активации встроенных двигателей стимулятором DMT или наоборот.

Эта система хорошо подходит для исследований, связанных с реактивностью мышц и экспериментов по усталости, связанных с нервно-мышечными расстройствами, такими как мышечная дистрофия, метаболическая, атаксия и миофибриллярная миопатия.

Несколько блоков могут быть расположены рядом друг с другом для облегчения высокопроизводительного скрининга, например, тестирования лекарств или экспериментов, требующих разделения мышечных препаратов в отдельных ваннах.

Электрофизиологические исследования — общие типы протоколов:

• Мышцы, пораженные дистрофией/механомой
• Общее физиологическое исследование больных и здоровых мышц, подвергшихся вмешательству
• Мышцы, пораженные метаболизмом — гликолиз / распад гликогена
• Мышцы с метаболическим поражением в результате преобразования жирных кислот
• Дефекты ионных каналов — влияние силы
• Дефекты ионных каналов — непрямое влияние на силу
• Миофибриллярные миопатии

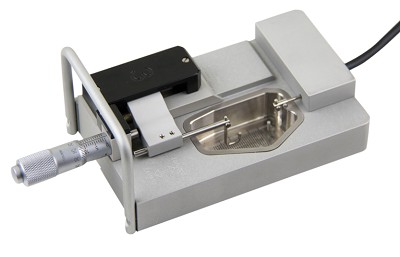

Камера для мышечной полоски

• Эксцентрические и концентрические сокращения
• Контроль и измерение длины и изометрической силы
• Прямая или полевая стимуляция
• Длина мышечной полоски до 30 мм
• Кислотоустойчивые камеры из нержавеющей стали
• Идеально подходит для тестирования мышечной реактивности и усталости.

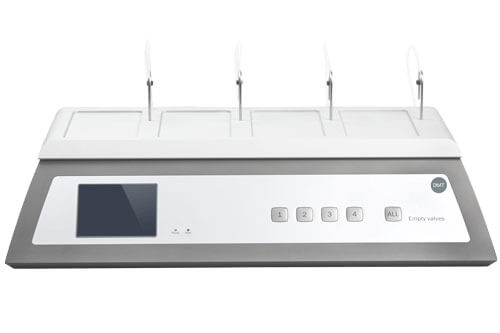

Интерфейсный блок

• Встроенный нагрев, газообразование и дренаж
• Прямая передача данных
• Выбираемый диапазон силы (мН)
• Встроенная процедура калибровки
• Интуитивно понятные меню интерфейса с сенсорным экраном
• Компактный дизайн / маленькая ножка

Технические характеристики MyoDYNAMICS MUSCLE STRIP MYOGRAPH SYSTEM - 840MD:

• Камера: четыре отдельные камеры
• Всасывание камеры: ручное или автоматическое
• Крышка камеры: поставляется с соединениями для подачи газа
• Газирование камеры: индивидуальный контроль для каждой камеры
• Размер камеры: стандартный 8 мл, макс. 15 мл
• Материал камеры: нержавеющая сталь
• Температурный диапазон камеры: окружающая среда - 40°C
• Диапазон усилий: ± 200, 400, 800 или 1600 мН
• Разрешение силы: 0,1 мН
• Макс. длина сегмента: 30 мм
• Мин. длина сегмента: 2 мм
• Макс. вылет микрометра: 12 мм (вручную)
• Макс. шаг микрометра: 11 мм (мотор)
• Скорость двигателя: 0,5 - 12 мм/сек.
• Разрешение: 0,1 мм/сек.
• Допуск скорости: 0.5%
• Мин. разрешение двигателя: 10 мкм
• Допуск на расстояние: ± 15 мкм
• Управление двигателем: протоколы, определяемые пользователем
• Аналоговые выходы: 4 разъема BNC
• Диапазон аналоговых выходов: ± 2,5 В
• Выходной импеданс: <200 Ом
• Цифровой вход: два порта на каждую камеру на задней панели
• Диапазон напряжений: 5-24 В постоянного тока, мин. длительность импульса 5 мс, гальванически изолирован
• Цифровой выход: Два на каждую камеру на задней панели, Диапазон напряжения макс. 24 В постоянного тока, Макс. ток
• 30 мА, мин. длительность импульса 10 мс, гальванически изолирован.
• Подключение воздуха Макс. 10 бар

ДАННЫЕ ПРЕОБРАЗОВАТЕЛЯ:

• Макс. диапазон: ± 1600 мН
• Рабочая температура: 15 - 40°C
• Диапазон частот: 0 - 20 Гц

АКТИВНОЕ ОХЛАЖДЕНИЕ ВОДОЙ:

• Количество охлаждающей воды: 50 - 300 мл/мин.
• Макс. давление: 0,5 бар
• Разрешение температуры в камере: 0.1°C
• Стабильность температуры камеры: ± 0,2°C

ФИЗИЧЕСКИЕ ДАННЫЕ:

• Напряжение: от 100-240 В переменного тока до 24 В постоянного тока
• Размеры: 49 x 30 x 17 см (LxDxH)
• Вес нетто: 9 кг
• Температура окружающей среды: 15 - 30°C
