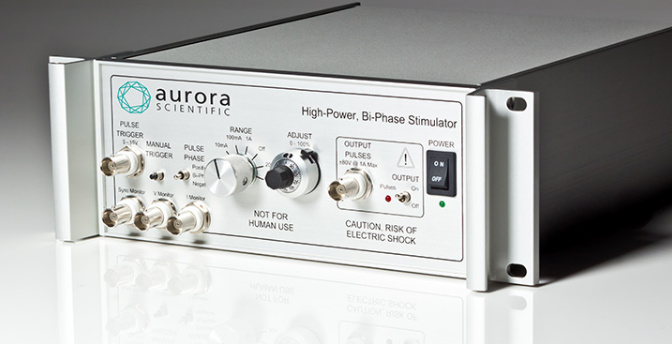

701C: электрический стимулятор

701C — это мощный двухфазный стимулятор, разработанный для удовлетворения конкретных потребностей исследователей мышц. Независимо от состава раствора, размера электродов или расстояния между ними, 701C обеспечит мощность и гибкость, необходимые для самых требовательных протоколов полевой стимуляции.

Прибор может генерировать положительные и отрицательные импульсы, а также импульсы с чередующейся двухфазной полярностью. Импульсы, генерируемые компьютером или внешним устройством, также могут быть использованы для управления выходом стимулятора, что устраняет необходимость синхронизации нескольких устройств.

В 701C предусмотрен режим постоянного тока или напряжения. При проведении полевой стимуляции в режиме постоянного напряжения сила тока зависит от концентрации соли в ванне. При изменении концентрации меняется и ток стимуляции. Однако в режиме стимуляции током ток стимуляции остается постоянным независимо от изменения состава раствора в ванне. Возможность переключения между этими режимами может иметь большое значение, в зависимости от исследовательского приложения и целей измерения.

Идеальное решение для полевой стимуляции с гибкостью и контролем, необходимыми для использования в качестве стимулятора нервов и мышц in situ.

Особенности электрического стимулятора Aurora Scientific 701C

• режим постоянного тока и постоянного напряжения с положительным, отрицательным и двухфазным выходом;
• выходной ток до 1 Ампера;
• выходное напряжение до 80 Вольт;
• переключатель выхода вкл/выкл для безопасности оператора;
• время нарастания-спада менее 5 мкс;
• режим follow TTL-управления;
• управление может осуществляться с помощью программы DMC или цифрового контроллера 600A;
• выходы напряжения, тока и синхронизации импульсов.

Технические характеристики электрического стимулятора Aurora Scientific 701C

Электрические характеристики выходного импульса

Выходное напряжение импульсов [В]: от 0 до ±80

Импульсный выходной ток [миллиампер]: от 0,4 до 1000

Регулировка выходного напряжения

• Переключатель диапазона: 20 В, 80 В
• Регулировочный потенциометр: от 0 до 100%

Регулировка выходного тока

• Переключатель диапазона: 10мА, 100мА, 1А
• Регулировочный потенциометр: от 0 до 100%

Ширина импульса [миллисекунда]

• Импульсный триггерный вход: 0,01 - 500
• Ручной триггер: 1,25

Время нарастания и спада импульса [мксек]: <10

Частота повторения импульсов [Гц]: Одиночный выстрел до 20 000

Фаза импульса: Положительный, двухфазный, отрицательный

Максимальный рабочий цикл [%]: 20

Управление импульсным выходом: Переключатель включения/выключения

Разъем импульсного выхода: BNC

Триггер

Режимы триггера: Вручную, FoIIow (через импульсный триггер BNC)

Вход импульсного триггера [В]: от +2 до +15

Выходы монитора

Монитор синхронизации [В]: Импульс +5 В/выходной импульс. Ширина импульса синхронизации такая же, как и ширина выходного импульса.

Монитор напряжения [В]: Выходное напряжение 1 В/10 В (активно только во время импульса)

Монитор тока [В]: Выходной ток 1 В/1 A (активен только во время импульса)

Разъемы монитора: BNC, передняя панель

Общие характеристики

Рабочая температура [°C]: 0 - 40

Питание: 100, 120, 220, 240 В переменного тока, 50/60 Гц

Потребляемая мощность [Вт]: 50

Вес [кг]: 3,0

Размеры [см]: 21Ш (крепление в стойку 1/2) x 25Г x 9В (2U)
