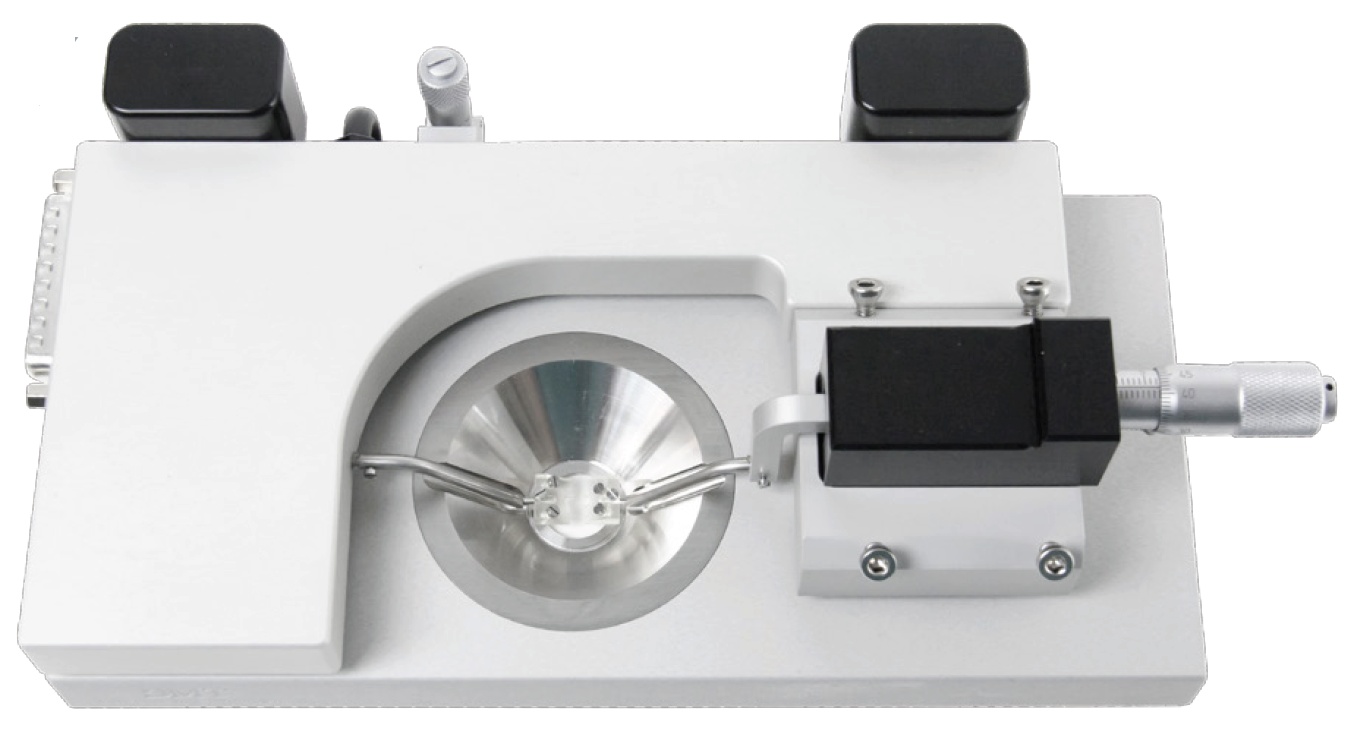

Конфокальный проволочный миограф 360CW

Конфокальный проволочный миограф 360CW предоставляет очень близкий оптический доступ для закрепленного сосуда или сегмента ткани, позволяя тем самым получать снимки высокого разрешения с применением флуоресцентных красителей или маркеров, используя лазерную сканирующую конфокальную микроскопию. Параллельно с наблюдением под микроскопом система позволяет производить изометрические измерения силы на препарате артерии. Один из типичных примеров — изучение изометрических сокращений кровеносного сосуда параллельно с измерением внутриклеточного Ca2+ в клетках гладких мышц.

Характеристики и преимущества:

• объектом исследования могут выступать небольшие сосуды или кольца ткани диаметром от 30 мкм до 3 мм, закрепленные инверсно в специальных зажимах;
• возможность параллельного флюоресцентного или морфологического имаджинга;
• сэндвичный дизайн ванночки позволяет использовать объективы с очень малым рабочим расстоянием;
• коническая камера позволяет использовать очень малый объем буфера;
• поворотный верх обеспечивает легкий доступ.

Уникальный дизайн камеры сочетает точность и стабильность традиционных проволочных миографов с добавленной функцией точного перемещения по Z-оси с помощью микрометра. Это дает определенную гибкость при использовании систем лазерной сканирующей конфокальной микроскопии и разнообразных объективов большого увеличения. Дизайн ванночки предоставляет легкий доступ как для иммерсионных объективов инвертированных микроскопов, так и прямых иммерсионных объективов обычных микроскопов. В добавок к этому специальные держатели обеспечивают точное вертикальное позиционирование кровеносного сосуда или кольца ткани прямо напротив окна камеры. Это позволяет использовать объективы с рабочим расстоянием менее 250 мкм на инвертированных системах микроскопии. Это может быть особенно полезно, если параллельно сверху ведется электрофизиологическая регистрация активности миоцитов.

Камеры данной миографической системы комплектуются кастомными крышками для инветрированных или прямых систем микроскопии. Данные крышки имеют необходимые интерфейсы для подачи и отсасывания физраствора, подачи газа, а также оснащены измерительными электродами (pH, NO. давление O2).

Исследуемые вещества могут быть добавлены прямо в камеру во время проведения измерений силы/натяжения сосуда и параллельного наблюдения под микроскопом. Данные, поступающие с миографа (например, сила и температура) могут фиксироваться либо через определяемые пользователем аналоговые выходы, либо через последовательный интерфейс.

Обновленный интерфейс, использующий сенсорный экран, значительно облегчает настройку и использование прибора. Также новый интерфейс автоматически распознается программой LabChart, позволяя использовать несколько устройств одновременно, корректировать единицы измерения и диапазоны каналов LabChart, а также осуществлять запись данных параллельно с системой PowerLab. При этом данные напрямую поступают в программу LabChart, минуя устройство PowerLab.

Зажимы для препаратов

Конфокальный миограф комплектуется особыми зажимами для инвертированных микроскопов, хотя обычные зажимы из нержавеющей стали также могут использоваться совместно с прямыми микроскопами. Для экспериментов, в которых производится стимуляция электрическим полем, применяются специальные пластиковые зажимы с присоединенными платиновыми электродами. Их можно заказать отдельно в случае необходимости.

Технические характеристики миографа DMT 360CW:

Камера:

Минимальный объем — 2,2 мл;
Количество камер — 1;
Материал камеры — устойчивая к кислотам нержавеющая сталь;
Размер сосуда: >30 мкм;
Нормализация сосуда — ручная;
Разрешение микрометра — 0,01 мм;
Тип крепления — зажимы;

Температура:

Диапазон — от 15 до 50 °C;
Разрешение — 0,1 °C;
Стабильность: ±0,2 °C;
Нагрев — есть;

Датчик:

Выходные показания — мН;
Диапазон: ±200 мН;
Разрешение — 0,01 мН;
Калибровка силы — есть;

Вывод:

Передача данных — USB 2.0$
Аналоговые выходные каналы — 4;
Аналоговый выходной диапазон: ±2,5 В.
