604A: Сигнальный интерфейс сбора данных

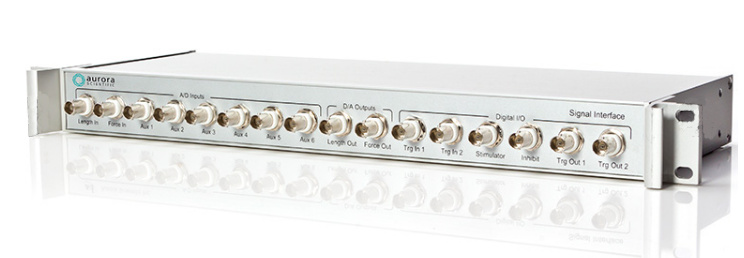

Интерфейс 604A A/D был разработан для того, чтобы исследователи-физиологи могли легко подключить двухрежимный мышечный рычаг, датчик силы, высокоскоростной контроллер длины и стимулятор к карте A/D на базе ПК National Instruments. Интерфейс 604A состоит из корпуса высотой 1U (1,75) и шириной 19, устанавливаемого в стойку, с разъемами BNC на передней панели и разъемом для ленточного кабеля на задней панели. Каждый интерфейс включает шесть коммутационных кабелей BNC, шесть терминаторов BNC и один Т-образный соединитель BNC. Соединения на передней панели разделены на 3 основные группы: входы A/D, выходы D/A и цифровые входы/выходы.

Имеется восемь (8) аналого-цифровых (A/D) входов, обозначенных: Вход длины, Вход силы и Aux с 1 по 6. Все входы подключены в дифференциальном режиме. Имеется два (2) цифро-аналоговых (ЦАП) выхода, обозначенных как Length Out и Force Out.

АЦП 604A также имеет шесть (6) цифровых входов/выходов (Digital I/O), обозначенных как Trg In 1, Trg In 2, Stimulator, Inhibit, Trg Out 1 и Trg Out 2. Trg In 1 и 2 — это входные триггеры, которые позволяют внешним устройствам запускать программное обеспечение АЦП. Trg Out 1 и 2 - это выходные триггеры, которые позволяют программе АЦП запускать какое-либо внешнее устройство. Эти выходные триггеры также могут быть настроены на включение или выключение реле.

Разъем Stimulator используется для подключения программного обеспечения АЦП к внешнему стимулятору. В зависимости от используемого стимулятора, выход с разъема стимулятора может просто запускать стимулятор для выполнения заданной процедуры стимуляции или программа может использоваться для управления шириной импульса, частотой импульса, длительностью частоты, серией импульсов, а также частотой и длительностью такой серии.

Особенности сигнального интерфейса 604A

• взаимодействует с датчиками силы Aurora Scientific, контроллерами длины, мышечными рычагами и стимулятором;
• подключается к ПК через карту АЦП National Instruments серии M;
• возможность монтажа в стойку;
• в комплект входят кабели BNC, терминаторы (50 Ом) и Т-образные фитинги;
• восемь входов A/D: принимает аналоговые сигналы в диапазоне от -10 до +10 В;
• два выхода ЦАП: генерирует аналоговые напряжения в диапазоне от -10 до +10 В;
• шесть цифровых разъемов ввода/вывода: запускает внешние устройства, стимулятор.

Входящие в комплект компоненты:

• 606A: BNC
• 607A: BNC терминатор
• 607B: Т-коннектор BNC

Варианты сигнального интерфейса

604B: Интерфейс с учетверенной пропускной способностью и переключателем стимуляции

Управление до четырех установок с помощью одной системы сбора данных, также включает переключатель стимулятора.

604D: Интерфейс с двойной пропускной способностью

Подключение двух установок к системе сбора данных.

Технические характеристики сигнального интерфейса 604A A/D

Технические характеристики интерфейса

Тип разъема: BNC - изолированный, мужской

Входы АЦП: 8: Длина, Сила, Aux 1-6

Выходы ЦАП: 2:  Длина, Сила

Цифровой ввод/вывод

• 2 входа: Trg In 1, Trg In 2
• 4 выхода: Trg Out 1, Trg Out 2, Стимулятор, Ингибитор

Подключение ПК: Ленточный кабель к плате NI A/D (см. 603C)

Общие характеристики

Вес [кг]: 1,7

Размеры [см]: 42Ш (для установки в 19-дюймовую стойку) X 13,5Г X 4,5В (1U)
