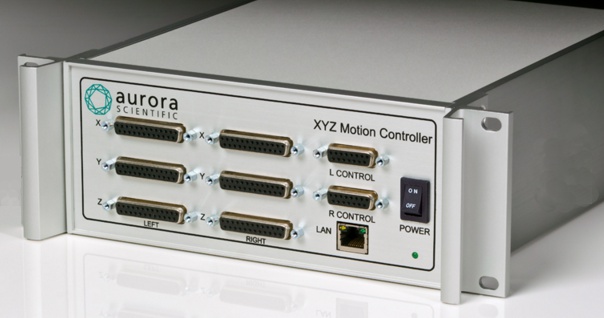

820A: Двойной XYZ-контроллер движения

Двойной XYZ-контроллер движения 820A — это ответ компании Aurora Scientific на сложные проблемы микропозиционирования и микроперемещений. Разработанный для работы с моторизованными микроманипуляторами Siskiyou серии 7600, 820A управляет манипуляторами и отслеживает положение всех 6 осей с потрясающей точностью. Управляющая электроника работает в тандеме с программным обеспечением, обеспечивая считывание положения и предоставляя процедуры управления движением с помощью мастера, который автоматизирует сложные движения, такие как впрыск, векторное позиционирование, координированное движение и даже вращение.

Программное обеспечение 820A может сохранять местоположение любых важных координат, чтобы манипуляторы могли автоматически возвращаться в эти точки. Также можно легко установить пределы, чтобы исключить возможность случайного повреждения. Если вы хотите выполнить ручную настройку, позиционеры могут управляться с помощью стандартных клавиатурных или джойстиковых контроллеров Siskiyou.

Будь то физиология мышц или любое другое исследование, требующее точного позиционирования, упростите и ускорьте свой эксперимент с помощью двойного XYZ-контроллера движения 820A.

Особенности двойного XYZ-контроллера движения 820A

• управление по замкнутому циклу этапами Siskiyou 7600;
• точность позиционирования ±20 нм;
• отображение координат положения в абсолютных или относительных единицах;
• программируемые пределы безопасности и путевые точки;
• ведомые левый и правый XYZ-каскады позволяют перемещать образец без изменения длины образца;
• непрерывное, толчковое, перемещение в позицию, синусоидальное, растяжение/укорочение, вращение, возврат в исходное положение и втягивание;
• инжекционное движение (виртуальная 4-я ось);
• включает библиотеку предварительно определенных экспериментальных функций (прикрепление неповрежденных клеток, растяжение образца, и многое другое);
• управление через ПК и кнопочные или джойстиковые пульты управления Siskiyou.

Варианты

820B 8-осевой контроллер движения

Замкнутый контур управления восемью моторизованными ступенями для легкого выполнения сложного микропозиционирования с потрясающей точностью.

Технические характеристики аппарата 820A

Точность позиционирования [±мкм]: 0,02

Максимальная скорость [мм/с]: 1,7

Минимальная скорость [мкм/с]: 2,0

Разрешение энкодера [мкм/тик]: 0,005

Напряжение привода двигателя [В пост. тока]: ±15

Разъемы платформы: DB-25

Разъемы контроллера: DB-15

Ручные контроллеры: Клавиатура Siskiyou (MC-1000e), джойстик (MC-1000e-J)

Платформы: Siskiyou 7600

Порт связи: Ethernet (RJ-45)

Скорость передачи данных [Мбит/с]: 10/100

Общие характеристики

Рабочая температура [°C]: 0 - 40

Требуемая мощность: 100-240 В переменного тока, 50/60 Гц. в наличии

Потребляемая мощность [Вт]: 50

Вес [кг]: 3,1

Размеры [см]: 21Ш (крепление в стойку 1/2) X 25Г X 9В (2U)

Спецификации программного обеспечения

Управление перемещением: Экранные стрелки: вверх/вниз, XY +/-, XY диагональ +/-

Контроль платформы: Левый XYZ, Правый XYZ, Оба, Зависимый

Тип перемещения: Толчковый или непрерывный

Регуляторы скорости: Определяется пользователем Быстро/Медленно, Текстовое поле ввода скорости

Считывание положения: Цифровые индикаторы положения всех 6 ступеней

Визуализация положения: Графическое представление положения всех 6 этапов

Программные лимиты; Настраиваемые пользователем пределы +/- на всех 6 осях

Определение местонахождения зондов: Определяет местоположение зондов относительно друг друга

Функции движения: Домой, назад, путевые точки, перемещение на позицию, виртуальная ось, синусоидальное движение, растяжение/укорочение движения, поворот/выравнивание зондов

Эксперименты: Прикрепление неповрежденных клеток, пробирное растяжение
