825A: термопарный термометр / контроллер TEC

Термометр с термопарой 825A / контроллер TEC был разработан для контроля и измерения температуры физиологических аппаратов Aurora Scientific с точностью и аккуратностью.  Каждый контроллер работает с модулями Пельтье для поддержания температуры бани в диапазоне от 0 до 40 °C в пределах ±0,1 °C.

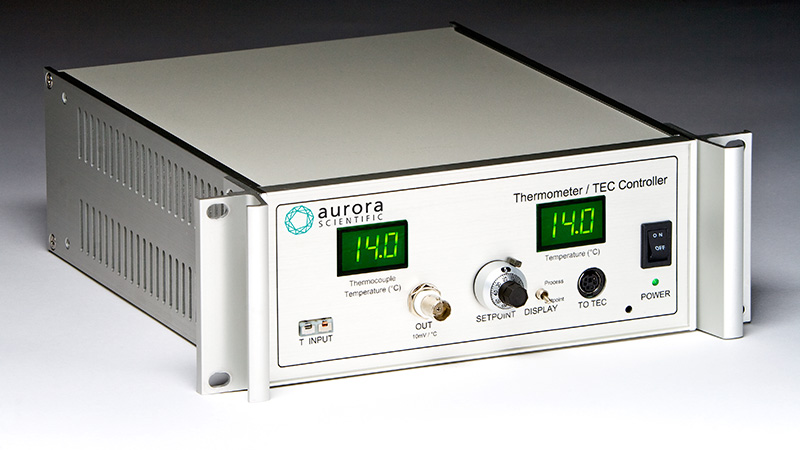

Контроллер 825A TEC оснащен двумя светодиодными цифровыми дисплеями: правый может переключаться для отображения температуры процесса или заданной температуры в °C, левый показывает измеренную температуру термопары в °C. Уставка — это желаемая температура, а процесс — это температура, измеренная встроенным в аппарат датчиком температуры. В 825A включен термометр с термопарой, позволяющий точно измерять температуру в выбранной точке.  В комплект поставки 825A входит микрозондовая Т-образная термопара Physitemp, которую можно использовать с функцией термометра.  Этот зонд заключен в тефлоновую оболочку для предотвращения загрязнения экспериментальных жидкостей.

Для достижения быстрых изменений температуры с очень хорошей долгосрочной стабильностью управляющая электроника использует пропорциональное/интегральное/деривативное (PID) сервоуправление.

Особенности термопарного термометра 825A

• контроль температуры модулей Пельтье, 0 - 40°C, + 0,1°C;
• предназначен для использования с приборами Aurora Scientific 801C, 802D и 803B;
• включает термопару термометра для измерения температуры ванны;
• PID-контур сервоуправления для быстрого отклика и стабильности;
• контролирует датчик температуры AD950 в аппаратуре Aurora Scientific;
• включает циркулятор воды Aurora Scientific 826A.

Вариант со скачком температуры:

825A-TJ: измеритель термопары/контроллер ТЕС — скачок температуры

Модифицированный 825 для управления ваннами 1 и 2 на аппарате 802D-TJ для скачка температуры пермеабилизированного волокна

Технические характеристики термопарного термометра 825A

Контроль температуры

Выходное напряжение [В]: 12 В  постоянного тока

Выходной ток [A]: ± 3,5 (макс.)

Диапазон управления: 0 - 40°C

Регулирование заданного значения: Циферблат на 10 оборотов

Контур управления: Пропорциональный/интегральный/деривативный (PID)

Цифровой дисплей [°C]: Уставка/температура обратной связи (выбирается переключателем)

Выходной разъем: 6-контактный мини-DIN

Термопарный термометр

Тип: T

Диапазон температур [°C]: от -50 до +50

Точность температуры [°C]: ± 0,5, @ от 0 до +40

Выходное напряжение [мВ/°C]: 10

Входной разъем: Миниатюрный Т-образный

Выходной разъем: BNC

Цифровой дисплей [°C]: Температура термопары

Требуемая мощность: Батарея 9 В постоянного тока, максимум 3 мА

Термоэлектрический модуль

Количество: 2

Мощность [Вт]: 33

Напряжение [В]: 12

Общие характеристики

Требуемая мощность: 100, 120, 220, 240 В переменного тока, 50/60 Гц. в наличии

Вес [кг]: 3,1

Размеры [см]: 21Ш (монтаж в стойку 1/2) X 25 Г X 9В (2U)
