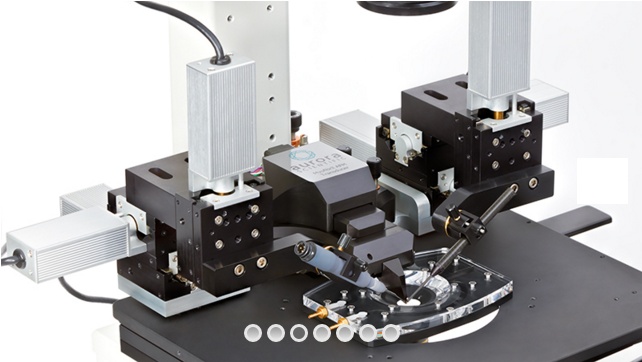

1700A: Система для измерения миофибрилл — с возможностью установки на микроскоп

Система миофибрилл 1700A — это первая коммерчески доступная система тестирования миофибрилл, специально разработанная для измерения нано-ньютоновских сил, возникающих при активации отдельных миофибрилл. Это полная испытательная система, включающая все оборудование, необходимое для определения характеристик сокращения миофибрилл. 1700A включает в себя: 470A преобразователь для атомно-силовой микроскопии (АСМ) миофибрилл, 340A пьезорегулятор длины, термостатируемая ванна, 820A двойной XYZ-контроллер движения для компьютерного управления позиционированием кантилевера АСМ и стеклянной иглы, 821A двойной моторизованный XYZ-штатив, контроллер клапана раствора, драйвер двигателя переключения раствора и система сбора данных на компьютере Linux 600A в режиме реального времени.

АСМ-датчик 470 Myofibril использует атомно-силовую микроскопию и метод отклонения оптического луча для измерения сил нано-Ньютона, возникающих при активации одной миофибриллы. Миофибрилла удерживается между кантилевером АСМ, который действует как высокочувствительный преобразователь силы, и стеклянной иглой, подключенной к пьезорегулятору длины 340A. Контроль длины и измерение силы позволяют системе 1700A Myofibril System определять полные механические характеристики миофибриллы. В зависимости от используемого кантилевера, полномасштабная сила составляет 1-10 мкН с разрешением 1 нН.

1700A содержит тканевую ванну с регулируемой температурой, а также элементы управления системой буферного обмена — важнейшие компоненты для быстрой активации любой миофибриллы. Аппарат легко устанавливается на инвертированный микроскоп, обеспечивая простой и быстрый доступ к ванне и миофибриллам.

Настраиваемые протоколы для механической характеристики миофибрилл могут быть выполнены с помощью системы сбора данных 600A, а в сочетании с дополнительным программным обеспечением для измерения длины саркомера 901D HVSL исследователь может контролировать и измерять длину, силу и длину саркомеров.

Система миофибрилл 1700A была изобретена Дилсоном Рассиером и Александром Лабудой в Университете Макгилла, Монреаль, Канада, где она получила прозвище "Пингвин". Система 1700A находится на стадии патентования (заявка на патент США №: 13/097,197). Компания Aurora Scientific является эксклюзивным мировым лицензиатом системы 1700A "Пингвин".

Характеристики системы 1700A:

• полная испытательная система для пермеабилизированных миофибрилл;
• тканевая ванна с регулируемой температурой;
• простая установка на инвертированный микроскоп;
• управляемые компьютером, моторизованные XYZ микропозиционирующие ступени;
• включает в себя буферный клапан и переключатель растворов;
• контроль и измерение силы, длины и расстояния между саркомерами;
• измерять соотношения сила-PCa, kTr, жесткость, длина-натяжение и сила-скорость;
• легко взаимодействует с высокоскоростной видеосистемой измерения длины саркомер Aurora Scientific 901D (HVSL).

Модели, входящие в комплект системы 1700A:

• 340A: Пьезорегулятор длины
• 470A: AFM-датчик миофибрилл
• 600A: Система сбора и анализа мышечных данных в режиме реального времени
• 608C: ЖК-монитор
• 820A: Двойной XYZ-контроллер движения
• 821A: Двойной моторизованный XYZ-штатив
