902A: лазерный диод для измерения длины саркомеров

Система 902A Laser Diode Sarcomere Length предназначена для ручного измерения и установки длины саркомеров до или во время эксперимента. Продукт был разработан для использования с аппаратом для тестирования малой интактной мышцы 801C или аппаратом для тестирования пермеабилизированных волокон 802D, доступными в Aurora Scientific.

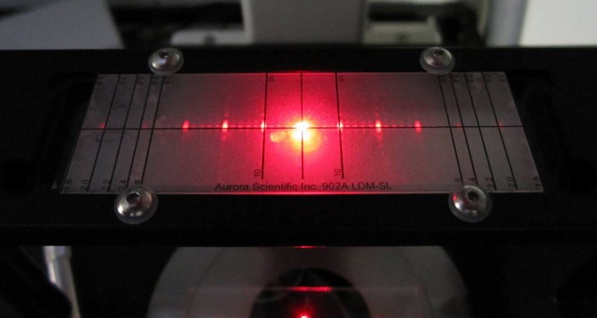

В процессе работы лазерный луч проецируется вертикально вверх из неиспользуемого отверстия объектива инвертированного микроскопа и проходит через ткань, взвешенную в тканевой ванне аппарата. Лазерный луч дифрагируется саркомерами в ткани, и эта дифракционная картина проецируется на мишень. Разделение лазерного луча сравнивается с линиями, нанесенными на мишень, для определения и установки длины саркомера.

Система включает в себя: SL-мишень, держатель мишени, лазерный диод, крепление XY-ступеней для лазерного диода, переключатель включения/выключения лазерного диода и источник питания лазерного диода. Часть лазерного диода крепится к адаптеру C-mount на инвертированном микроскопе исследователя.

Особенности лазерного диода для измерения длины саркомеров 902A

• простое ручное измерение длины саркомеров;
• совместимость со всеми инвертированными микроскопами (требуется адаптер порта c-mount);
• SL-мишень может быть настроена в соответствии с потребностями исследователя.

Технические характеристики лазерного диода для измерения длины саркомеров 902A

Лазерный диод

Модель: Edmund Optics Модель: NT59-080

Тип: CW Spot

Класс: II

Выходная мощность [мВт]: 1,0

Длина волны [нм]: 635

Диаметр фокусируемого луча [мм]: 0,15 @ 300 мм

Диаметр коллимированного луча [мм]: 3 x 2 @ 10 м

Рабочий ток [мА]: 60 [макс.]

Диаметр [мм]: 12

Длина [мм]: 41,5

Питание

• Вход: 100-240 В переменного тока, 50/60 Гц.
• Выход: 5 В постоянного тока@2A

Длина саркомеров —  Цель

База: Слайд для микроскопа 3" x 1"

Наложение цели: Полупрозрачная пленка с предварительно нанесенными линиями SL

Целевой SL-шаблон [мкм]

• Вариант 1: 2,0, 2,1, 2,2, 2,3, 2,54, 10,0
• Вариант 2: 1,8, 2,0, 2,2, 2,4, 2,6, 10,0
