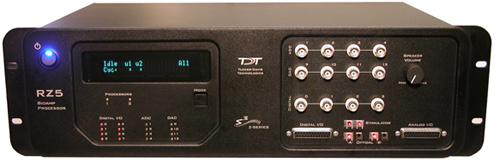

Базовая станция RZ5 BioAmp

Устройство RZ5 включает себя один или два супер быстрых DSP, работающих на базе шины оригинальной архитектуры, ускоряющей обмен данными и доступ к памяти. Два оптоволоконных порта Medusa на вход и один порт на выход позволяют устройству RZ5 выполнять функции либо усилителя, либо системы микростимуляции.

Будучи использованной совместно с предусилителям Medusa, запитанными от батарей, устройство RZ5 позволяет одновременно записывать данные по каждому каналу с частотой 25 кГц. Это возможно благодаря оптоволоконной изоляции и мощным программируемым DSP. Универсальный дизайн системы позволяет легко переключаться с записи внеклеточной активности к регистрации EMG, с помощью простой смены предусилительных головок.

С использованием стимульного изолятора MS16 система работает как программируемый стимулятор тока, способный воздействовать сложными паттернами микростимуляции сразу по многим микроэлектродным каналам.

Аналоговые PCM выходы поддерживают большое разнообразие задач, включая контроль движений и мониторинг аналоговых сигналов во время регистрации.

Для тех, кто хочет организовать передачу данных с устройства на компьютер через сетевое соединение, предоставляется добавочный интерфейс Ethernet RZ UDP.

Устройство RZ5 монтируется в стандартную стойку размером 19 дюймов и высотой 5.25 дюйма.

Для задач, требующих большой частоты регистрации или увеличенного числа каналов стимуляции рекомендуется рассмотреть возможность приобретения установки RZ5D.

Для систем с регистрацией до 256 каналов следует обратить внимание на базовую станцию RZ2 и предусилители PZ2.

Характеристики базовой станции RZ5:

RZ5-1 – один DSP
RZ5-2 – два DSP
два 400 МГц DSP, 2,4 GFLOPS пиковая мощность
Память: 64 Мб SDRAM на DSP
Максимальная частота оцифровки: 50 кГц
цифра/аналог: 4 канала PCM 16 бит
аналог/цифра: 4 канала PCM 16 бит
Цифровой вход/выход: 24 бита (программно)

Оптоволоконные порты (устаревший PreAmp): два 16-канальных входа (максимальная частота оцифровки 25 кГц)

Оптоволоконные порты (стимулятор): один 16-канальный выход (максимальная частота оцифровки 25 кГц)

Размеры:

19 дюймов в ширину, 5.25 дюймов в высоту и 12 дюймов в глубину.

Системы TDT совместимы с большим разнообразием типов электродов, включая стереотроды и тетроды, а также микроэлектродные массивы, металлические микроэлектроды, электроды NeuroNexus для острых и хронических опытов, поверхностные электроды, мульти-электродные насадки и игольчатые электроды.
