Система микростимуляции (базовая станция + стимулятор)

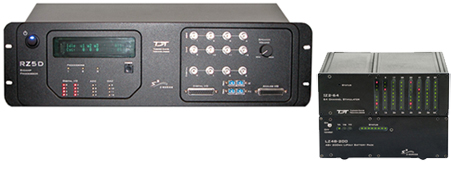

Базовая станция RZ5D соединяет в себе мощь программируемого процессора цифровых сигналов и оптимизированный интерфейс, поддерживающий подключение стимулятора IZ2. Такая система представляет собой программируемый микростимулятор с превосходным динамическим диапазоном для электрической стимуляции с широкой пропускной способностью, поддерживающий до 128 каналов.

Станция RZ5D BioAmp

Базовая станция RZ5D имеет немалую мощность программируемой обработки цифровых сигналов и оптимизированные интерфейсы, связывающие его с усилителями Серии-Z, предусилительными головками и стимуляторами. В стандартной конфигурации RZ5D включает 3 DSP, которые могут быть использованы либо для анализа и сохранения полученных данных, либо для генерации стимулов. Оптоволоконные порты входа и выхода обеспечивают отсутствие шума, оптическую изоляцию и гибкость системной конфигурации. Подобная универсальность делает устройство RZ5D весьма оправданным в ценовом отношении для тех пользователей, кому необходима многоканальная система записи (на 16 или 32 канала), а также система электростимуляции.

При использовании с предусилительными головками PZ4 или одним из усилителей PZ, данная система может обеспечить превосходный динамический диапазон для широкополосной мультиканальной регистрации, будучи довольно компактной сама по себе.

При использовании совместно со стимулятором IZ2, система превращается в программируемый микростимулятор с превосходным динамическим диапазоном для широкополосной электрической стимуляции, одновременно до128 каналов.Кроме этого, аналоговые выходы PCM поддерживают большое разнообразие задач по генерации сигналов.

Стимулятор IZ2

Стимулятор IZ2 представляет собой отличную систему для управления стимуляцией с замкнутой цепью воздействий. Сигналы получаемые на устройствах типа RZ могут быть использованы для приведения в действие стимулятора менее чем за миллисекунду. С помощью устройства IZ2 возможно подавать однофазные или двухфазные импульсы, а также стимулы произвольной формы. Стимулы могут управляться током либо напряжением. Высококачественные преобразователи предоставляют динамический диапазон более 80 дБ от 30 нано ампер до 300 микро ампер. Долго работающая аккумуляторная батарея обеспечивает питание устройства и имеет +/- 15 Вольт на выходе блока питания.

Надежная цифровая система связи оптически изолирует стимулятор от волновых генераторов чтобы предотвратить всплески перенапряжения и шум, что обеспечивает высокий уровень безопасности и производительности.

В состав системы обычно входят: стимулятор, аккумуляторная батарея и базовая станция типа RZ, оснащенная специальным DSP (RZ-DSP-I), а также дополнительный оптоволоконный соединитель для задней панели. Данный набор устройств вместе представляет собой целостное решение для стимуляции и записи.

Станция RZ5D BioAmp

Устройство RZ5D легко монтируется в стандартную стойку на 19 дюймов.

Технические характеристики:

3 DSP — 400 МГц, с пиковой мощностью 2,4 GFLOPS
Память: 64 Мб SDRAM на DSP
Макс. частота оцифровки: 50 Кгц
цифра/аналог: 4 канала 16 бит PCM
аналог/цифра: 4 канала 16 бит PCM
Цифровой ввод/вывод: 24 бит программно
Оптоволоконный порт (PreAmp): один 32-канальный вход (50 Кгц - максимальная частота оцифровки)
Оптоволоконный порт (Стимулятор): один 128-канальный выход (50 Кгц - максимальная частота оцифровки)

Габариты:
19 дюймов в ширину, 5,25 дюймов в высоту, 12 дюймов в глубину

Стимулятор IZ2

Условные обозначения:

IZ2-32 – 32-канальный стимулятор

IZ2-64 – 64-канальный стимулятор

IZ2-128 – 128-канальный стимулятор

RZ-DSP-I – DSP базовой станции RZ для поддержки IZ2 (не требуется при использовании RZ5D)

LZ48-200 – аккумуляторная батарея на 200 ватт-часов

LZ48-400 – аккумуляторная батарея на 400 ватт-часов

Технические характеристики стимулятора:

Выходные каналы стимуляции: 32, 64 или 128 PCM цифра/аналог
Выходное напряжение стимула (макс.): +/- 12 В при использовании LZ48
Выходной ток стимула (макс.): +/- 300 µA при нагрузке 50 кОм, с использованием LZ48
Смещение постоянной составляющей тока: менее чем 30 nA
Частота оцифровки: до 50 кГц (вместе с RZ2), до 200 кГц (до 32 каналов, только вместе с RZ6)
Источник питания: аккумуляторная батарея LZ48
Максимальное сопротивление при токе в 300 микро ампер — 50 кОм
