Станция промывки патч-кламп пипеток Sensapex uMc

Контроль давления в пипетке позволяет получать в экспериментах патч-кламп более чистые данные за счет более точного захвата мембраны и ее удержания. Помимо этого автоматизированная система контроля давления способна справиться с такой задачей,  как чистка пипеток от пробы к пробе. В «Биотехнологии» вы можете купить станцию промывки патч-кламп пипеток Sensapex uMc и забыть о такой проблеме, как замена пипеток во время эксперимента.

Ключевые преимущества систем контроля давления Sensapex uMc:

• Полная автоматизация — очистка пипетки в 1 клик с помощью uMp-TSC
• Большой диапазон и точное разрешение — диапазон ±70 кПа, разрешение 7 Па
• Высокая точность — замкнутый контур управления с абсолютной точностью ±140 Па
• Надежная работа — встроенные возможности калибровки и температурной компенсации
• Быстрое переключение между пользовательским/АТМ и регулируемым давлением
• Компактность — 1-канальный настольный и 4/8-канальный 1U стоечный варианты
• Интерфейс ввода-вывода для устройств DAQ — простая дополнительная установка
• Готовность к автоматизации — подключение к ПК с малой задержкой, SDK с открытым исходным кодом

Поднимите производительность записи патч-клампов на новый уровень!

Компания Sensapex коммерциализировала автоматизированную технологию очистки пипеток, разработанную доктором Ильей Колбом, доктором Крейгом Форестом и их коллегами (см. 1 в «Публикации»), и производит соответствующие продукты по эксклюзивной лицензии GTRC, США. Эта простая, но мощная инновация надежно работает в реальных условиях и позволяет автоматизировать технику очистки микропипеток с необычайной легкостью!

Формирование гигаизоляции требует чистоты наконечника пипетки -> традиционно пипетку меняют после каждой записи и/или попытки записи.

Автоматизированная очистка пипетки позволяет сразу же использовать ее повторно -> сокращение времени простоя и отсутствие потери других записей из-за вибраций, связанных с ручным управлением в многопакетных экспериментах.

Методика тщательно проверена на безопасность для клеток в оригинальной публикации изобретателей (см. 1 в «Публикации»); см. также недавнюю публикацию д-ра Пенга и др. из лаборатории д-ра Гейгера (2 в «Публикации»), которая демонстрирует значительное увеличение пропускной способности в многопакетных экспериментах.

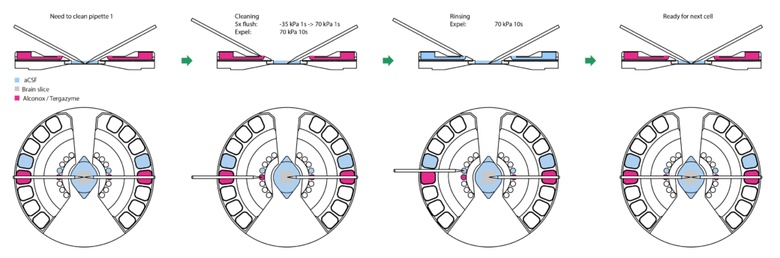

Техника очистки пипеток

Автоматизированный процесс очистки пипетки занимает менее минуты и состоит из следующих этапов, которые могут быть выполнены с помощью функции "1 клик", доступной на сенсорном экране uMp-TSC:

1. Микроманипулятор uMp перемещает наконечник пипетки в специальную лунку вставки для очистки пипеток uMc, которая заполнена Alconox или Tergazyme
2. автоматический регулятор давления uMc создает отрицательное давление в пипетке для подачи чистящего раствора на наконечник.
3. Давление автоматически изменяется между положительным и отрицательным значениями, чтобы промыть очищающий раствор через наконечник.
4. Положительный импульс давления с увеличенной продолжительностью применяется для удаления всего очищающего раствора из пипетки с 10-кратным коэффициентом безопасности.
5. Наконечник пипетки перемещается в специальную промывочную лунку чистящей вставки для дополнительной безопасности.
6. Давление автоматически изменяется между положительным и отрицательным значениями для циклического прохождения промывочного раствора через наконечник.
7. Наконечник пипетки аккуратно возвращается в исходное положение.

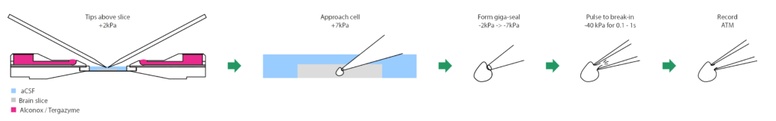

Автоматизированный контроль давления в патч-клампах

Автоматические контроллеры давления uMc могут также использоваться для оптимизации и систематического применения значений давления, обеспечивающих наилучший выход и качество данных при записи патч-клампов. На uMp-TSC имеются кнопки быстрого нажатия в 1 клик для настройки и установки желаемых значений для каждого этапа записи цельноклеточных патч-клампов in vitro и in vivo.

Обзор продукции uMc

Сенсорный экран uMp-TSC обеспечивает интуитивно понятный автономный пользовательский интерфейс для управления и настройки автоматических контроллеров давления uMc-PPC, включая автоматическую очистку пипеток в 1 клик, а также быстрые кнопки для сохранения и установки определенных значений давления.

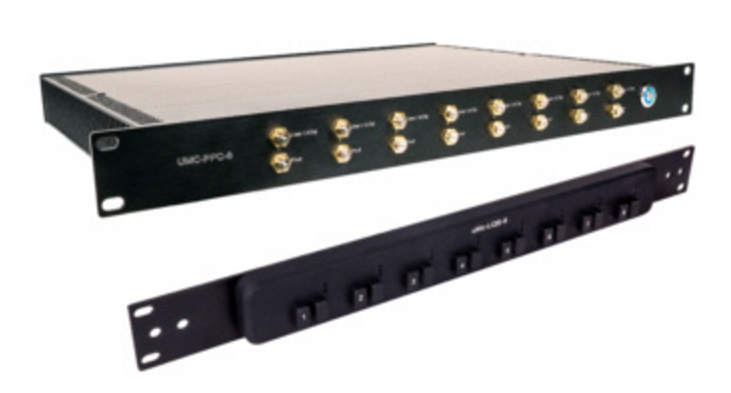

Линейка автоматических контроллеров давления uMc включает 1-канальную настольную версию с дополнительным интерфейсом DAQ, а также 4 и 8-канальные версии для установки в стойку.

uMc-LQS - это аксессуар на основе оптических датчиков, который обнаруживает возможную жидкость в напорной трубке и предотвращает ее попадание в продукты uMc-PPC.

Изделия uMc-PRF включают высококачественную предварительную регулировку и фильтрацию подаваемого давления для удовлетворения требований uMc-PPC к входному давлению. Имеется версия VAC, которая включает создание вакуума.

Стандартная вставка для очистки пипеток uMc предназначена для платформы Warner PM. Она размещается на левой и/или правой стороне (сторонах) камеры и обеспечивает специальные лунки для очистки и промывки 4 пипеток (8 пипеток при размещении с обеих сторон). Она включает резервуары, которые пассивно поддерживают постоянный уровень раствора в лунках для очистки и ополаскивания в течение всего эксперимента.

Примеры конфигурации

Автоматизированная очистка 1-канальных пипеток

• uMc-PPC1 1-канальный контроллер давления
• uMc-PRF Устройство предварительной регулировки давления и фильтрации
• uMc-SLC Чистящая вставка для платформы Warner PM

Четырехканальный мультипатч с автоматической очисткой дозаторов

• uMc-PPC4 4-канальный контроллер давления
• uMc-PRF-VAC Устройство предварительной регулировки давления и фильтрации с созданием вакуума
• uMc-SLC Чистящая вставка для платформы Warner PM

Автоматизированный мультипатч с восемью каналами

• uMc-PPC8 8-канальный контроллер давления
• uMc-PRF-VAC Устройство предварительной регулировки давления и фильтрации с созданием вакуума
• uMc-LQS8 8-канальный датчик жидкости
• 2 шт. uMc-SLC Чистящая вставка для платформы Warner PM

Технические характеристики приборов

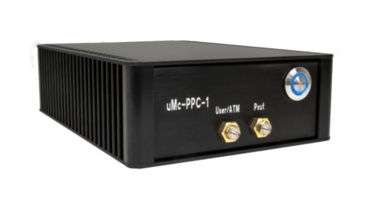

uMc-PPC1 Регулятор давления

• Выходное давление +70 кПа;
• Выходной вакуум -70 кПа;
• Разрешение 7 Па;
• Точность ±140 Па;
• Требуемое входное давление +80 кПа;
• Требуемый входной вакуум -80 кПа;
• Аналоговый ввод/вывод управления — опция;
• Размеры 128 x 204 x 52 мм.

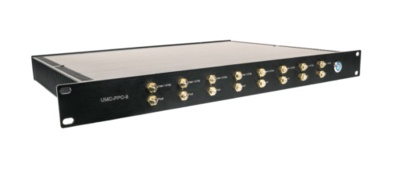

uMc-PPC4/8 Контроллер давления

• Выходное давление +70 кПа;
• Выходной вакуум -70 кПа;
• Разрешение 7 Па;
• Точность ±140 Па;
• Требуемое входное давление +80 кПа;
• Требуемый входной вакуум -80 кПа;
• Аналоговый ввод/вывод управления — в комплекте;
• Размеры 483 x 357 x 44 мм.

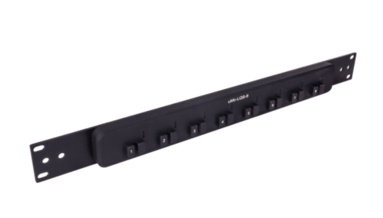

uMc-SLQ Оптический предохранительный выключатель

• Максимальное количество каналов — 8;
• Размеры 483 x 60 x 44 мм.

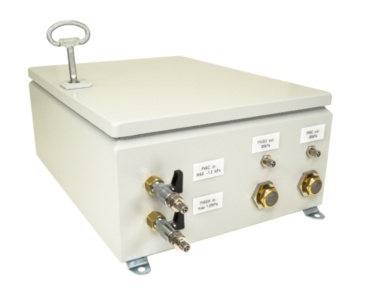

uMc-PRF Предварительный регулятор давления и блок фильтрации

• Требуемое входное давление +150 кПа;
• Требуемый вакуум на входе -80 кПа;
• Выходное давление +70 кПа;
• Выходной вакуум -70 кПа;
• Размеры 304 x 467 x 163 мм.

uMc-PRF Блок предварительного регулятора давления и фильтра с вакуумным генератором

• Требуемое входное давление +400 кПа;
• Требуемое входное разрежение — нет;
• Выходное давление +70 кПа;
• Выходной вакуум -70 кПа;
• Размеры 304 x 467 x 163 мм.
