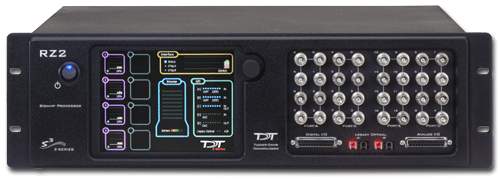

RZ2 - базовая станция TDT, Серии-Z

Установка RZ2 обрабатывает и фильтрует входящие сигналы, и может быть использована для управления цифровым входом/выходом и/или для генерации аналоговых сигналов. Это супер высокопроизводительный процессор TDT Серии-Z, предназначенный для получения данных максимально по 256 каналам. Процессоры Серии-Z имеют 2, 4 или 8 супер быстрых DSP, связанных на основе новейшей шинной архитектуры, ускоряющей как их взаимодействие, так и доступ к памяти. Увеличенная частота и повышение мощности процессинга позволяют не только улучшить обработку каждого из каналов, но и регистрировать одновременную активность на всех 256 каналах с частотой дискретизации до 25 Кгц (либо 50 Кгц для 128 каналов). Высокочастотные данные передаются от предусилителя Серии-Z на установку RZ2 через быстрый оптоволоконный соединитель. Инновационный оптический компьютерный интерфейс Optibit обеспечивает быструю и адекватную передачу данных от RZ2 на ПК. Установка RZ2 также обладает 16 аналоговыми каналами входа/выхода, 24-битным цифровым входом/выходом, двумя оптическими входами для прежних предусилителей Medusa и встроенным жидкокристаллическим дисплеем для контроля статуса системы.

Для исследователей, которые хотят передавать полученные данные по сети на другой ПК, имеется добавочный интерфейс Ethernet RZ UDP.

Запись данных также можно производить на стример RS4. Передача данных от RZ2 на RS4 улучшает производительность в режиме реального времени и позволяет получать данные непрерывно в течение нескольких дней или недель.

Установка RZ2 легко монтируется в стандартный отсек на 19 дюймов и занимает по высоте 5.25 дюйма.

Технические характеристики:

DSP: два, четыре или восемь 400Мгц DSP; 2,4 GFLOPS пиковая мощность
Память: 64 Мб SDRAM на DSP
Макс. частота оцифровки: 50 Кгц
Цифра/Аналог: 8 каналов, 16 бит PCM
Аналог/Цифра: 8 каналов, 16 бит PCM
Цифровой вход/выход: 24 бита (программно)

Оптоволоконные порты (новое): один 256-канальный вход (с макс. частотой оцифровки 50 Кгц)

Оптоволоконные порты (устаревшее): два 16-канальных входа (с макс. частотой оцифровки 25 Кгц)

Размеры:

19 дюймов в ширину, 5.25 дюймов в высоту, 12 дюймов в глубину

Вторая цифра в наименовании модели обозначает число DSP (например, RZ 2-4 — четыре DSP).

Системы TDT совместимы с большим разнообразием типов электродов, включая стереотроды и тетроды, а также микроэлектродные массивы, металлические микроэлектроды, электроды NeuroNexus для острых и хронических опытов, поверхностные электроды, мульти-электродные насадки и игольчатые электроды.
