Двухфазный стимулятор постоянного тока DS8R

Особенности двухфазного стимулятора постоянного тока DS8R

• диапазон тока от 0 до 1000 мА, с шагом 0,1 мА, и напряжение до 400 В;
• предел выходного тока (устанавливается пользователем в диапазоне от 10 мА до 999 мА);
• диапазон длительности импульса 50-2000 мкс;
• дополнительное специальное микропрограммное обеспечение позволяет срабатывать на частоте до 10 кГц. Его необходимо заказать при покупке;
• двухфазный выход — симметричный или асимметричный с балансом заряда;
• предназначен для использования в исследованиях на людях и животных.

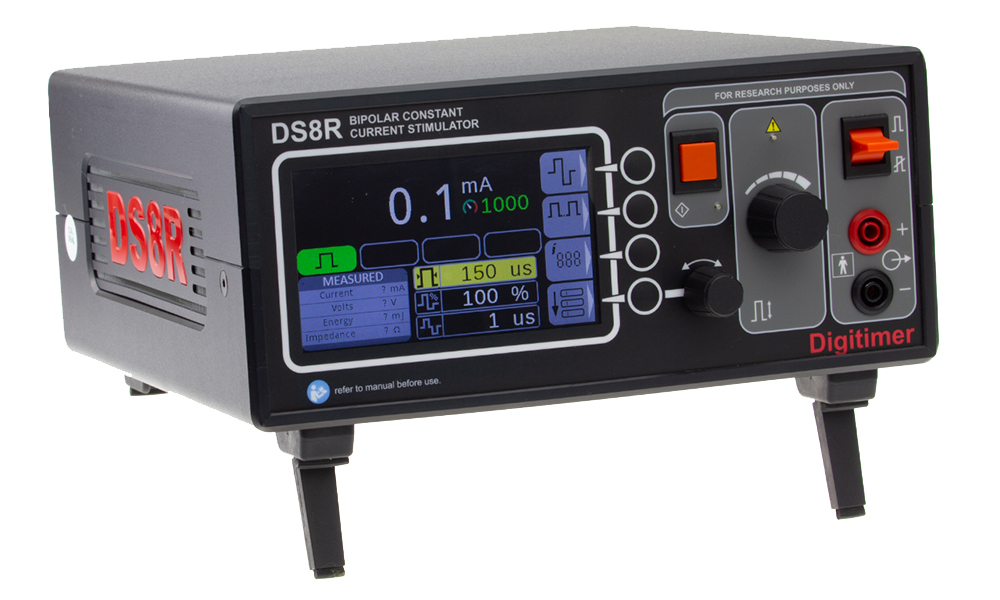

Двухфазный стимулятор постоянного тока DS8R — это новый многорежимный стимулятор постоянного тока с дискретными импульсами, предназначенный для проведения исследований на людях, включающих стимуляцию нервов и мышц через поверхностные электроды. Он имеет высокое напряжение соответствия и может запускаться с помощью TTL-совместимого входа, ножного/ручного переключателя с замыканием контактов или кнопки "single-shot" на передней панели. DS8R может подавать монофазные или двухфазные импульсы длительностью до 2 мс, с выходным диапазоном 0-1000 мА с шагом 100 мкА (от 400 В), однако фактически достигнутый ток будет ограничен пределом энергии импульса в 300 мДж на импульс и сопротивлением кожи/электрода. Самое главное, что новый DS8R включает в себя функции, позволяющие внешнее управление параметрами импульса стимула "на лету".

Дополнительная прошивка для высокочастотной (10 кГц) стимуляции

Для исследователей, заинтересованных в стимуляции на более высоких частотах (10 кГц), чем позволяет стандартный прибор, может быть предоставлена специальная версия микропрограммы.  Например, протоколы черезкожной стимуляции спинного мозга (TSCS), вдохновленные методами "русской" стимуляции, возможны с этой дополнительной прошивкой, что позволит исследователям, занимающимся изучением травм спинного мозга, изучить влияние TSCS на восстановление функций.

Двухфазный выход с балансировкой заряда

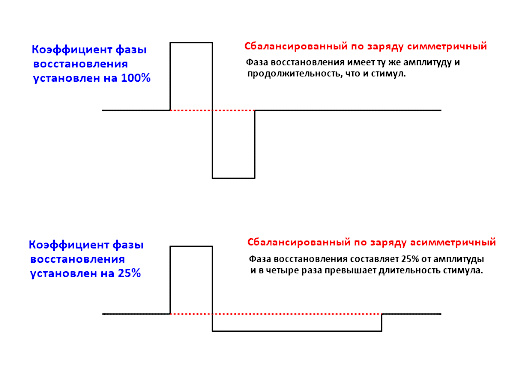

Двухфазный стимулятор постоянного тока DS8R имеет два импульсных режима, позволяющих проводить стимуляцию с помощью монофазных или двухфазных прямоугольных импульсов. Кроме того, в двухфазном режиме DS8R позволяет использовать симметричные или асимметричные стимулы со сбалансированным зарядом благодаря регулируемому соотношению амплитуды фазы стимула и фазы восстановления. Двухфазная стимуляция со сбалансированным зарядом имеет определенные преимущества перед монофазной стимуляцией, поскольку она предотвращает потенциально вредные электрохимические изменения, возникающие в местах стимуляции, и, как сообщается, более комфортна для испытуемого в течение длительных периодов стимуляции. Соотношение фаз восстановления можно регулировать от 10% до 100% с шагом 1%. Как показано ниже, при 100% обе фазы идентичны по продолжительности и амплитуде, но при уменьшении соотношения от 100% амплитуда фазы восстановления уменьшается, а ее продолжительность увеличивается для сохранения баланса заряда.

Возможности внешнего управления — программное обеспечение (через USB) и аналоговый вход напряжения

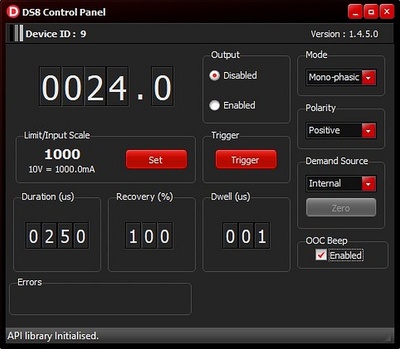

Исследователи часто хотят регулировать настройки стимула (ток и длительность) во время протокола стимуляции, и с появлением DS8R такой контроль становится реальностью. Хотя DS8R может работать как автономный изолированный стимулятор с полным управлением через переднюю панель, настройки также могут быть изменены с помощью программного обеспечения под управления Windows PC (ПО поставляется в комплекте) через интерфейс USB. Это программное обеспечение обеспечивает виртуальную переднюю панель стимулятора, но, что более важно, включает в себя API, позволяющий оператору осуществлять управление из пользовательских или коммерчески доступных программных пакетов, таких как CED Signal/Spike2, Python или Matlab.

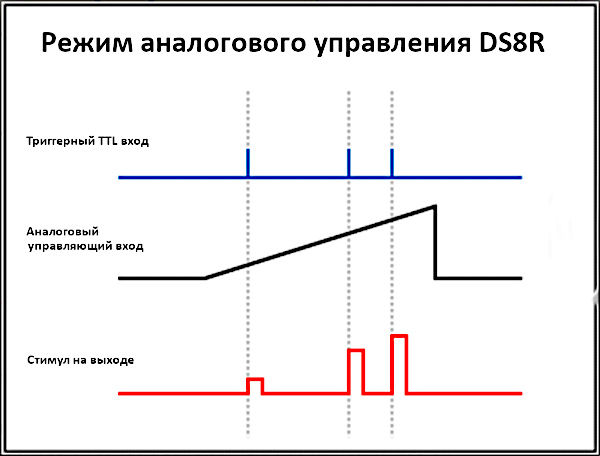

Амплитудой импульсного тока можно управлять с помощью аналогового входа напряжения (BNC) на задней панели DS8R. При таком способе управления DS8 отслеживает напряжение, подаваемое на этот вход (0-10 В), и регулирует ток стимула пропорционально этому напряжению при обнаружении каждого входа триггера. Обратите внимание, что сигнал управляющего напряжения не определяет форму выходного импульса, он просто используется как пропорциональное представление выходного тока стимула.

Предназначен для сложных исследований на человеке

DS8R подходит и безопасен для исследований на людях, но поскольку максимальная энергия импульса 300 мДж превышает 50 мДж, установленные международными стандартами для клинических устройств стимуляции вызванных потенциалов, Digitimer не стремится получить сертификат медицинского оборудования для DS8R.

Технические характеристики двухфазного стимулятора постоянного тока DS8R

Выходной сигнал стимула

Токовый выход: 0-1000 мА, с шагом 0,1 мА; точность ±2%.

Длительность импульса: 50-2000 мкс, увеличение с шагом 10 мкс; точность ±2%.

Межфазный интервал: 1 мкс - 990 мкс с шагом 10 мкс; точность ±2%.

Коэффициент фазы восстановления: 10%-100% с шагом 1%; точность ±2%.

Диапазон предельных значений амплитуды тока: 10 мА - 999 мА с шагом 1 мА.

Импульсный режим: Монофазный или двухфазный.

Полярность импульсов: Положительная/Отрицательная/Альтернативная.

Предел соответствия: 400 В.

Предел энергии: 300 мДж на импульс.

Разрешение выхода: Вкл/Выкл Моментальный тумблер действия.

Подключения: 4 мм зачехленные гнезда (красное и черное) на 3/4" центрах.

Триггер

Максимальная частота срабатывания аппаратного триггера составляет 1000 импульсов в секунду (1 кГц); ±1%.

Максимальная скорость срабатывания программного обеспечения (USB) — 10 импульсов в секунду (10 Гц); ±1%.

Передняя панель: Кнопка.

Задняя панель: 3,5-мм моногнездо для ручного или ножного переключателя (замыкание контактов).

Электрический вход TRIGGER INPUT через гнездо BNC на задней панели: Триггеры: Логический сигнал (от +3 В до +15 В) +ve фронт, TTL совместимый. Минимальная длительность импульса — 5 микросекунд.

SYNC OUTPUT Задняя панель BNC, положительный импульс TTL, длительность 100 мкс ± 20%.

Внешний регулятор амплитуды

Рабочий диапазон входного сигнала: 0...+10 В (эквивалент 0...1000 мА при отключенном ограничении амплитуды тока).

Задержка: 1 мс (т.е. DS8R будет реагировать на изменение амплитуды с максимальной частотой 1 кГц).

Индикаторы передней панели

Светодиод TRIGGER - янтарный, мигает при каждом полученном триггере.

Светодиод неисправности/ошибки — постоянный янтарный указывает на внутреннюю аппаратную неисправность. Мигающий янтарный указывает на обновление прошивки.

ЖК-дисплей показывает:

Установленный ток, установленную длительность импульса, установленное соотношение фаз восстановления, установленный межфазный интервал, режим импульса, режим полярности, режим управления амплитудой.

Измерения импульсов, включая ток (мА), энергию (мДж), импеданс (Ом), напряжение (В).

Индикаторы состояния выхода стимула

Индикатор связи USB.

Звуковое предупреждение о несоответствии (опциональное отключение звука).

Аксессуары для двухфазного стимулятора постоянного тока DS8R

В комплекте:

• Сетевой провод (питание);
• Руководство оператора;
• Программное обеспечение для виртуальной передней панели (GUI) на USB Flash Drive;
• USB-кабель.

Рекомендуемые:

• D185-HB4 Выходной удлинительный кабель;
• D185-OC1 Выходные соединительные штекеры;
• DG2A Генератор серии/задержки;
• DS7A-HS1 Ручной переключатель для удаленного запуска;
• Электроды и аксессуары.
