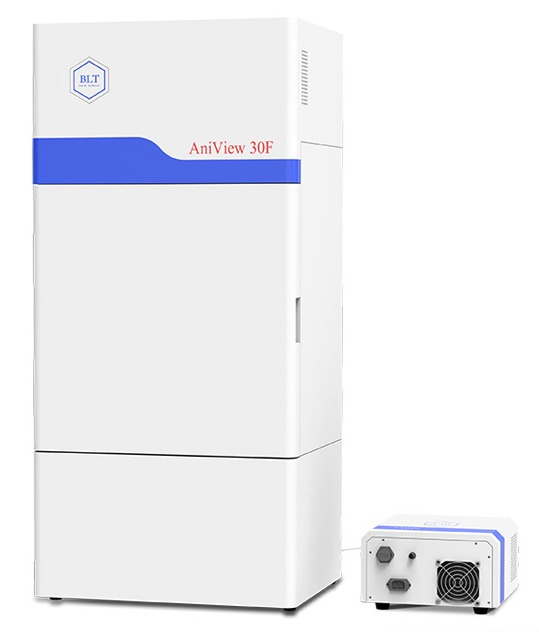

Система визуализации AniView 30F NIR-II In Vivo

Традиционная флуоресцентная визуализация в основном включает в себя визуализацию видимого света с длиной волны 400-700 нм и визуализацию инфракрасной области I с длиной волны 700-900 нм. Для преодоления ограничений видимой и БИК-I визуализации, связанных с рассеянием и интерференцией автофлуоресценции биологических тканей, исследователи разработали методы БИК-II биоимиджинга с длинами волн 1000-1700 нм, которые значительно улучшают глубину и SNR визуализации.

В системе визуализации in vivo Aniview 30F NIR используется InGaAs-камера со сверхвысокой спектральной чувствительностью для более четкой визуализации биологических структур, а регулировка поля зрения позволяет получать макроскопические изображения кровеносных сосудов и других тканевых структур. Максимальная частота кадров системы может достигать 600 кадров в секунду, что позволяет реализовать динамическую визуализацию экспериментальных образцов и визуализацию в реальном времени, например, мониторинг скорости кровотока. Система оснащена простым и удобным интерфейсом, что позволяет повысить эффективность исследований.

Основные характеристики AniView 30F

Однородность

Флуоресцентная визуализация соответствует стандартной калибровке NIST, а ее равномерность составляет более 90%.

Сверхчувствительность

Используется InGaAs-камера, обладающая сверхвысокой спектральной чувствительностью в диапазоне 900-1700 нм.

Быстрота

Максимальная частота кадров 600FPS позволяет быстро фиксировать изменения сигнала флуоресценции в реальном времени.

Увеличенное поле зрения

При оснащении одним моторизованным и термостатируемым столиком для переноски, максимальное поле зрения может быть заполнено 3 маленькими мышами одновременно.

Многолучевой источник света

Оптоволоконный тракт "четыре в одном" для одновременного подключения четырех лазерных источников.

Нет необходимости в замене лазера во время многоволновой визуализации.

Многофункциональный

Оснащен устройством для возбуждения рентгеновского излучения и реагентами для визуализации рентгеновской II-зоны.

Оснащен различными ИК- и флуоресцентными таргетными зондами.

Программное обеспечение и система

В режиме реального времени отображается состояние подключения устройства, температура камеры, открытие и закрытие двери.

Возможность установки высоты столика-носителя и настройка положения камеры достаточно близко к животному, чтобы добиться четкой фокусировки изображения на близком расстоянии и повысить чувствительность обнаружения in vivo.

Поддержка одиночного снимка, таймлапса и видеосъемки, все методы съемки могут быть независимо настроены по частоте кадров.

Все данные могут быть сохранены в виде файлов формата .blt, автоматически сохраняемых на компьютере во избежание потери данных.

Добавление аннотаций, анализ ROls, измерение длины нескольких изображений и другие виды анализа.

Прямой покадровый анализ видеофайлов для статистического анализа частоты сердечных сокращений и дыхания, а также прямое построение линейных графиков.

Программное обеспечение с функциями многоуровневого управления пользователями в соответствии с GLP, автоматическое формирование системных журналов для обеспечения безопасности и сохранности данных.

Количественная оценка производится в терминах фотонов, излученных в единицу времени, на единицу площади, на единицу дугового угла (p/s/см²/sr)/интенсивности возбуждения (мВт/см²) на поверхности тела животного.

Особенности/преимущества AniView 30F:

• В AniView 30F используется InGaAs-камера, обладающая исключительно высокой спектральной чувствительностью в диапазоне длин волн 900-1700 нм.
• Температура охлаждения до -40°C (-40℉), меньший темновой ток и шум считывания, высокая чувствительность.
• Благодаря частоте кадров до 600 FPS достигается значительное преимущество в захвате временной информации, содержащейся в образце.
• Моторизованный столик для переноски с терморегулятором для визуализации 3 мышей, а также для микровизуализации кровеносных сосудов и т.д.
• Волоконно-оптический тракт "четыре в одном" для одновременного подключения четырех лазеров, что исключает необходимость переключения источников при проведении многоволновой визуализации.
• Лазерный источник оснащен расширителем пучка и откалиброван по флуоресцентному методу для обеспечения хорошей однородности света.
• С единицами измерения (p/s/см2/sr/)/(мВт/см2) для количественного анализа.

Технические характеристики Aniview30F NIR-II

Камера

Детекторный чип: InGaAs

Разрешение: 330 тыс. пикселей, 640x512

Значение градации серого: 16 бит

Спектральный диапазон: 900-1700 нм

Размер пикселя: 15 мкм x 15 мкм

Квантовая эффективность: >70% при 900-1700 нм

Температура охлаждения: Оснащен системой водяного охлаждения, температура охлаждения может достигать -40°C (абсолютная температура)

Шум при считывании: <30 e @ 600FPS

Частота кадров: 600 кадров/с@640x512

Объектив: 25-мм объектив F1.4, автофокус

Поле зрения: Поле зрения регулируется от минимального 50 мм X 40 мм до максимального 110 мм X 88 мм, что позволяет одновременно получать изображения трех мышей

Многофункциональный кабинет для визуализации

Полностью закрытая конструкция, дверца с магнитным присосом, способная экранировать радиационные помехи. Стол для переноски с температурным контролем, диапазон регулировки температуры от окружающей среды до 40°C. Специализированный интерфейс для внешних устройств газовой анестезии животных и т.д. Дыхательные лампы для мониторинга рабочего состояния прибора в режиме реального времени.

Базовый блок

Люминесцентный источник света: Лазеры высокой мощности, 808 нм, 980 нм, 1064 нм и т.д., возможна настройка на другие длины волн.

Возможно одновременное подключение четырех лазерных источников с помощью оптоволоконного тракта «четыре в одном».

Многофункциональная система газовой анестезии (опция)

Выход газа: 0-1л/мин

Концентрация газа на выходе: 0-5%, регулируемая

Применяемые анестетики: Изофлуран

Профессиональный интерфейс и маска для газовой анестезии, равномерный выход газа, одноканальное управление, для внешнего устройства газовой анестезии животных и т. д.

Модуль рентгеновской визуализации (опция)

Стандарты безопасности в соответствии с сертификацией CE; напряжение анода: 20-80 кВ; ток анода: 0,2-0,7 мА; размер фокуса: 30-50 мкм; оснащен специальными рентгеновскими фильтрами.

Система визуализации AniView 30F NIR-II In Vivo предназначена для визуализации микрососудистых систем, мониторинга кровотока и метаболических процессов, роста, метастазирования и лечения опухолей, таргетирования и кинетической оценки лекарственных препаратов, идентификации опухолевой ткани для проведения хирургических операций в реальном времени, бесконтактного мониторинга частоты сердечных сокращений и частоты дыхания, мониторинга клеточной среды (липидов, рН и мРНК), отслеживания стволовых клеток и исследований в области регенеративной медицины и др.
