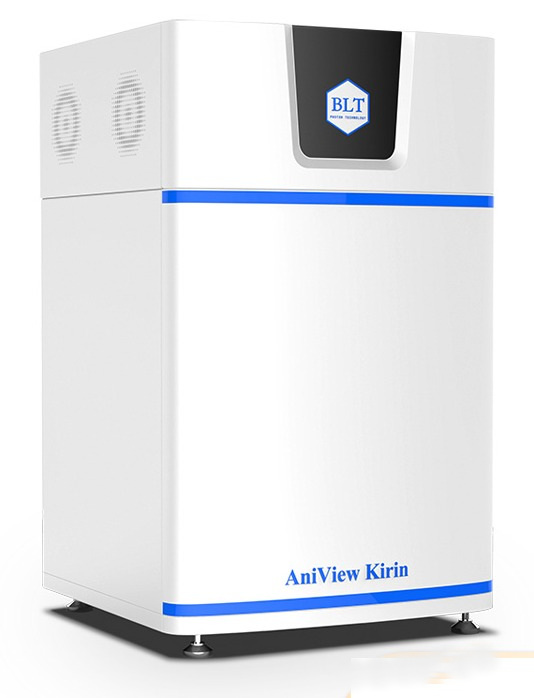

AniView Kirin — система 3D-имиджинга для мелких животных In Vivo

Система трехмерной визуализации AniView Kirin Small Animal in vivo объединяет двухмерную и трехмерную визуализацию, охватывая ряд функций визуализации, таких как биолюминесцентная визуализация, флуоресцентная визуализация, черенковская визуализация, трехмерная биолюминесцентная/флуоресцентная томография и мультимодальное слияние трехмерных изображений (ПЭТ/КТ/МРТ). В приборе используется передовая ПЗС-камера с обратной засветкой при сверхнизких температурах, обладающая сверхвысокой квантовой эффективностью и сверхнизким темновым током; в сочетании с объективом со сверхбольшой апертурой F0,95 и высокоэффективными фильтрами она обеспечивает непревзойденную чувствительность обнаружения.

Отличное поле зрения

Поле зрения до 250 мм для одновременной визуализации 5 мышей или локализованной точной визуализации.

Использование светодиодного источника света, сконфигурированного с самостоятельно разработанным устройством возбуждения, обеспечивает очень высокую равномерность поля визуализации.

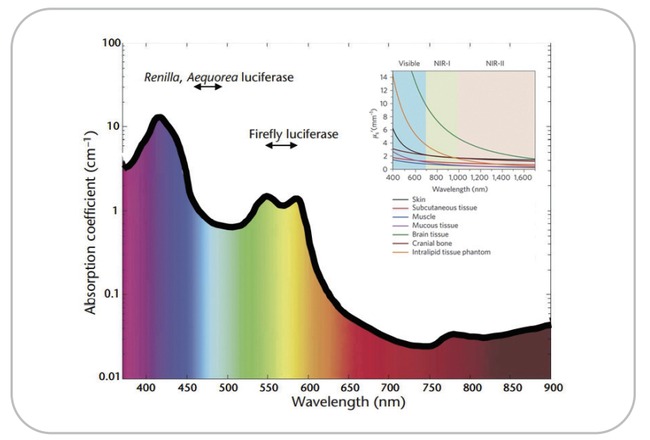

Спектральное несмешивание: Возможно вычитание фона для автофлуоресценции животных, а также разделение нескольких флуоресцентных материалов, что позволяет автоматически дифференцировать маркеры.

Особенности/преимущества системы AniView Kirin

• Сверхвысокая чувствительность для обнаружения единичных клеток in vitro или <50 клеток in vivo
• Отличное поле зрения для одновременной визуализации 5 мышей, а также для точной и детальной визуализации отдельных частей мыши.
• Функция точной трансмиссионной флуоресцентной визуализации, сильная проникающая способность, повышает чувствительность обнаружения более глубоких участков.
• Верхний полнозонный симметричный источник флуоресцентного возбуждающего света для обеспечения лучшей равномерности флуоресценции.
• Интеллектуальная система циркуляции горячего воздуха обеспечивает стабильную температуру окружающей среды внутри камеры, снижая стрессовую реакцию животного и обеспечивая более точные результаты визуализации.

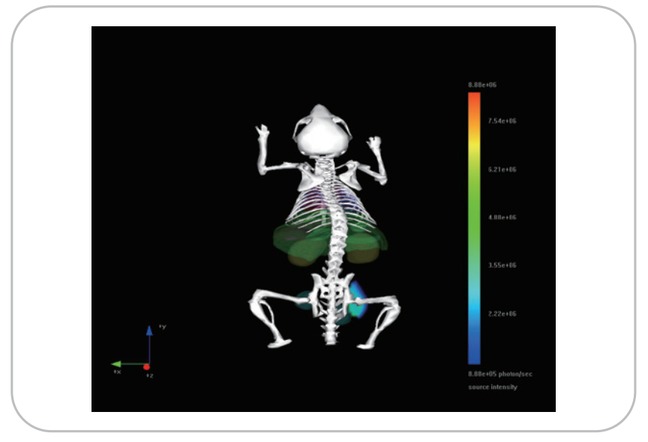

• Точная и количественная 3D-визуализация для воссоздания 3D-модели сигналов биолюминесценции/флуоресценции животных с целью получения точной информации о расположении и глубине очагов реакции.

Мощная функция спектрального несмешивания со сложным алгоритмом спектрального разделения позволяет автоматически различать маркерную и фоновую флуоресценцию.

Технические характеристики системы 3D-имиджинга для мелких животных In Vivo AniView Kirin:

Камера

Камера: CCD-камера с задней подсветкой и охлаждением

Разрешение: 2048х2048

Размер пикселя: 13,5 мкм х 13,5 мкм

Квантовая эффективность: > 95% @ 520нм - 630нм; > 80% @ 460нм - 780 нм

Температура охлаждения: Абсолютная температура -100°С

Шум: 2,9 е-@50КГц

Объектив: F0,95, автофокус

Интервал спектральной чувствительности: 300 нм - 1050 нм

Темный поток: позволяет одновременно визуализировать 5 мышей 0,000059е/пиксель/с

Спецификации

Источник света: высокоинтенсивный светодиодный источник света

Фильтры: Светопропускание >95%, на OD7

Фильтр возбуждающего сигнала: 12 источников возбуждающего света (10 стандарт+ 2 опционально)

• стандарт З0нм: 430/465/500/535/570/605/640/675/710/745
• опционально 20нм: 760/780

Эмиссионные фильтры: 18 эмиссионных фильтров

• пропускная способность 20нм: 500/520/540/560/580/600/620/540/660/680/700/720/740/760 780/800/820/840

Трехканальная система газовой анестезии: выход газа: 0-1 л/мин; концентрация кислорода на выходе: 35%-93%, регулируемый; применяемые анестетики: изофлуран

Стол для переноски: автоматический подъем по оси Z, вращение на 360° по оси XY

Размеры: 1060мм х 570мм х 640мм (ВхШхД)

Вес: 100кг

Модуль обновления

Флуоресцентный модуль с повышенной конверсией: длина волны возбуждения: 808 нм или 980 нм (опционально); центральная длина волны: +5 нм; ЖК-дисплей, плавная регулировка мощности, поддержка импульсной работы, контроль температуры ТЕС, функция синхронизации включения, функция дистанционного управления, защита от перегрева и другие функции, включая поддержку фокусирующей линзы.

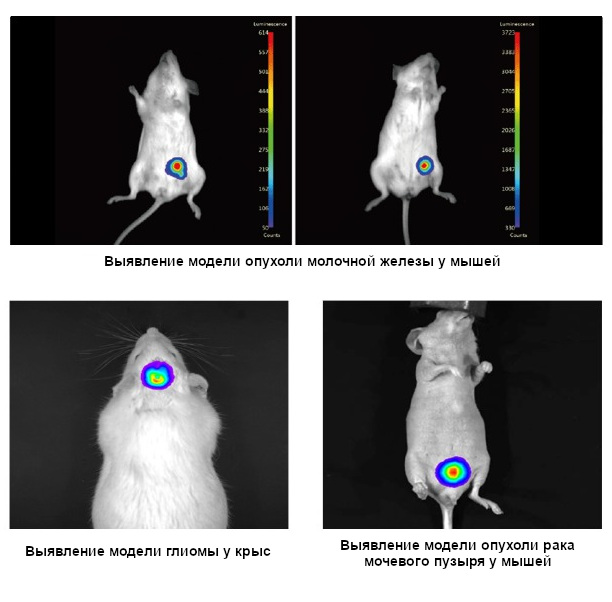

Система 3D-имиджинга для мелких животных In Vivo AniView Kirin часто применяется для визуализации различных моделей опухолей у мышей и крыс.
