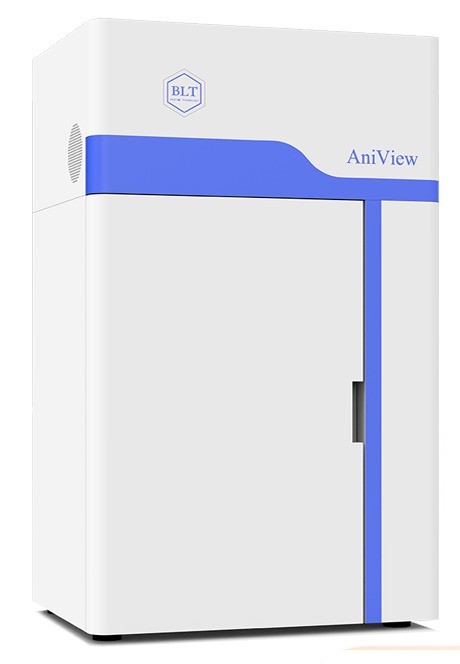

AniView Phoenix — полноспектральная система визуализации животных in vivo

Полноспектральная система визуализации животных in vivo AniView Phoenix — это высокочувствительная система для получения изображений животных в полном спектре. В системе используются охлаждаемая ПЗС-камера научного уровня и низкотемпературная InGaAs-камера, которые позволяют получать изображения в видимом и ближнем инфракрасном диапазонах волн соответственно, что позволяет производить полноспектральную визуализацию в диапазоне длин волн 400-1700 нм. Система оснащена системой холодильного цикла для дополнительного повышения чувствительности обнаружения в видимой области и двухфазной ближней инфракрасной области за счет низкотемпературного охлаждения камеры. Система может быть оснащена максимальным количеством светодиодных, лазерных и рентгеновских источников света для возбуждения видимой флуоресценции, а также NIR-1 и NIR-2 флуоресценции. Высокоинтенсивный светодиодный источник света имеет более длительный срок службы и большую стабильность, в то время как лазерный источник света более подходит для возбуждения более глубоких образцов, например, в области NIR2.

Получение изображений в полном спектре

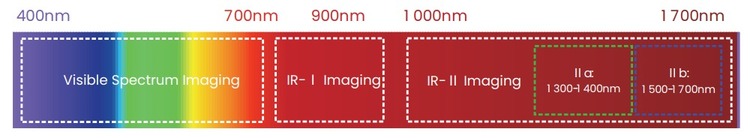

Система формирования изображений животных AniView Phoenix Full Spectrum имеет двухкамерную конструкцию: охлаждаемая ПЗС-камера научного уровня для формирования изображений в видимой области и низкотемпературная InGaAs-камера для формирования изображений в ближней инфракрасной области с двумя областями длин волн, что позволяет формировать полноспектральные изображения в диапазоне длин волн 400-1700 нм.

Исключительно высокая чувствительность обнаружения

Система полноспектральной визуализации животных AniView Phoenix оснащена системой холодильного цикла, которая охлаждает ПЗС- и InGaAs-камеры при низких температурах, что значительно снижает генерацию темновых токов, и в то же время они обе обладают сверхвысокой квантовой эффективностью, что еще больше повышает чувствительность обнаружения в видимой и ближней инфракрасной двухфазной области.

Несколько источников возбуждения

Система полноспектральной визуализации животных AniView Phoenix может быть оснащена несколькими светодиодными, лазерными и рентгеновскими источниками для возбуждения флуоресценции в видимой области, области NIR1 и области NIR2. Высокоинтенсивный светодиодный источник света имеет более длительный срок службы и большую стабильность, в то время как лазерный источник света больше подходит для возбуждения более глубоких образцов, например, в области NIR 2.

Превосходное поле зрения

Система визуализации животных AniView Phoenix Full Spectrum оснащена горизонтальным и вертикальным подвижным столиком, который позволяет одновременно визуализировать до 5 мышей при визуализации в видимом свете и до 3 мышей при визуализации в двух зонах БИК.

Интеллектуальное программное обеспечение

1. Поддерживает режим одиночной съемки/множественной съемки/последовательной съемки, четко отображает наложенное изображение, изображение яркого поля, люминесцентное изображение, флуоресцентное изображение или рентгеновское изображение, автоматически накладывает рентгеновское изображение на люминесцентное или флуоресцентное изображение;

2. Поддерживаются одиночная съемка, таймлапс и видеосъемка, во всех режимах съемки можно самостоятельно регулировать частоту кадров, для видеофайлов также можно вывести список кадров, которые легко перетащить в указанное место;

3. Программное обеспечение автоматически сохраняет исходные данные с указанием времени съемки и пользовательского имени в качестве суффикса, т.е. съемка и хранение не требуют громоздких операций хранения и не боятся потери данных;

4. Функция количественного анализа, поверхность тела животного в секунду от квадратного сантиметра ткани и излучения в стереоугол количество фотонов (п/с/см2/ср) или эмиссии фотонов (п/с/см2/ср)/интенсивность возбуждения (мВт/см2) для количественной оценки, может быть автоматически или вручную для получения интенсивности флуоресценции и люминесценции сигналов;

5. Различные функции слияния пикселей, ≥ 8 видов функции слияния пикселей, подходит для экспериментов по обнаружению низких сигналов, может эффективно улучшить чувствительность обнаружения.

6. Поддерживает мощные функции анализа нескольких изображений.

Технические характеристики AniView Phoenix

Флюоресцентный блок

Источник возбуждающего света

Светодиодный источник глобального возбуждающего света, в стандартной комплектации 5 наборов: Ex465nm/GFP, Ex535nm/dsRed/RFP, Ex605nm/Cy5, Ex675nm/Cy5.5, Ex745nm/ICG (фильтр может быть настроен и модернизирован, до 20 фильтров)

Лазерный источник света мощностью 10 Вт, оптоволоконный тракт 4 в 1, возможность установки четырех лазеров одновременно, стандартная конфигурация 808 нм, дополнительная конфигурация 980 нм, возможность настройки на другие фильтры волнового излучения

Эмиссионный фильтр

Стандартные 5 наборов: Em540nm/GFP, Em600nm/dsRed/RFP, Em680nm/Cy5, Em740nm/Cy5.5, Em820nm/ICG (фильтр может быть изготовлен по индивидуальному заказу и модернизирован, до 10 фильтров)

Оснащен специфическим светофильтром для излучения в ближней инфракрасной области, охватывающим диапазон длин волн 1095-1700 нм, с коэффициентом пропускания > 95%, настраивается для других длин волн

Многофункциональный темный бокс для визуализации

Полностью закрытая конструкция, способная экранировать от различных радиационных помех

Оснащен термостатируемой загрузочной платформой, диапазон регулировки температуры - от температуры окружающей среды до 40 °C, которая может перемещаться по осям X и Z

Оснащен специализированными разъемами, подходит для внешних устройств интоксикации тела животных и т.д.

Размеры: 1100мм*500мм*640мм (В*Ш*Д)

Вес: 100 кг

Примеры применения AniView Phoenix

AniView Phoenix может использоваться для исследования стволовых клеток, разработки генных лекарств, онкологических исследований, разработки вакцин на основе нуклеиновых кислот, скрининга и оценки новых лекарств, анализа функции генных тел, исследования регуляции экспрессии генов, моделирования заболеваний, скрининга растительных лекарств, тестирования бактериальной резистентности, моделей вирусных инфекций, отслеживания флуоресцентных меток молекулярных векторов, визуализации микрососудистых систем, мониторинга кровотока и метаболической визуализации, идентификации опухолевых тканей для руководства хирургическими операциями в реальном времени, контактной визуализации опухолей, идентификации опухолевой ткани для проведения хирургических операций в режиме реального времени, бесконтактного мониторинга частоты сердечных сокращений и дыхания, мониторинга клеточной среды (липиды, рН и мРНК), отслеживания стволовых клеток и исследований в области регенеративной медицины.
