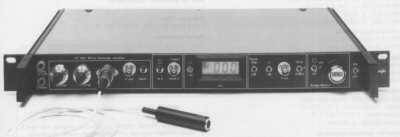

VF-180 внутриклеточный усилитель

VF-180 – внутриклеточный усилитель потенциала с высоким входным сопротивлением. Прибор поддерживает инъекцию тока и имеет настоящий токовый генератор, обеспечивающий точное соответствие инъецированного тока входному комендному импульсу (1 нА / 100 мВ) вне зависимости от сопротивления.

Стандартная предусилительная головка – HS-180. Выбор головки зависит от необходимого диапазона токов инъекции. Смена головки не требует внутренней перекалибровки прибора. В каждую головку устанавливается миниатюрный коаксиальный держатель электрода. Держатель имеет диаметр 5 мм и длину 50 мм с золотым контактом.

Особенности усилителя VF-180:

• Головка с высоким входным сопротивлением;
• Настоящий встроенный токовый генератор;
• Отрицательная компенсация емкости;
• Подавление осцилляций;
• Компенсация сопротивления электродов (мост).

Технические характеристики усилителя VF-180:

Постоянная времени (HS-180)
0.5 мкс с импульсом, приложенным непосредственно ко входу
20 мкс при нагрузке 10 Мом и полной компенсации входной емкости

Входная емкость: Около 1 пФ при компенсации до 0

Частотные характеристики:
2 МГц на 10x – 3 Дб при 500 КГц на 10x
НЧ фильтр: - 3 Дб при 1 – 10 КГц

Спектр шума:
Шум измерен после усиления (10X с головкой HS-180)
Нулевое сопротивление: 10 мкВ RMS на фильтре 1 КГц
Сопротивление 10Мом: 30 мкВ RMS на фильтре 1 КГц

Фильтр подавления: 50 или 60 Гц
Компенсация емкости: 0 – 33 пФ
Измерение потенциала: Усиления x1 и x10. Объединенный ноль ±200 мВ
Компенсация сопротивления электродов (Мост): Два 10-оборотных регулятора. 10 МОм / 1000 МОм

Инъекция тока:
Вход для управления током (1000 мВ = 1 нА для HS-180)
Максимальная утечка тока 300 фА
Калиброванная инъекция тока 1 нА для измерения сопротивления электродов

Питание: 220В/50Гц, 110В/60Гц

Комплектация

VF-180 поставляется с одной головкой HS-180 (ref. 013-08) и одним держателем электрода SM-150 для капилляров диаметром 1.5мм. Другие варианты по запросу.
