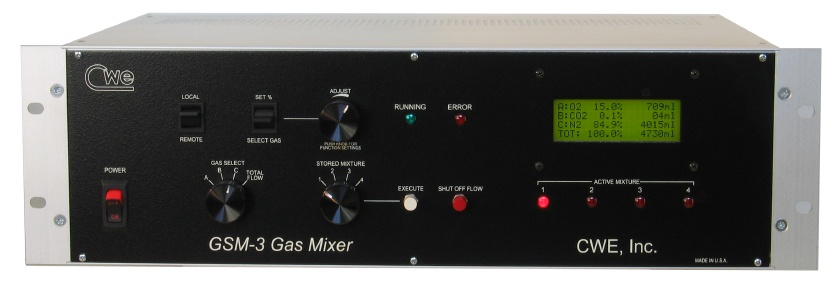

Программируемый смеситель газов GSM-3

Программируемый смеситель газов GSM-3 позволяет получать заданные пользователем смеси из двух или трех газов. Одновременно можно задать и сохранить до четырех различных программ смешивания. Эти программы сохраняются в энергонезависимой памяти, так что их не нужно задавать заново при каждом включении прибора. В приборе используются высокоточные контроллеры газового потока, обеспечивающие точность пропорций при смешении.

Смесь газов определяется общим потоком и процентной концентрацией каждого из газов в смеси. Результирующие потоки каждого из газов вычисляются и отображаются на ЖК-дисплее в мл/мин. Любая из четырех программ смешивания может быть выбрана и исполнена (или остановлена) при нажатии на кнопку. Хотя прибором можно управлять пользуясь только элементами управления на передней панели, более эффективное применение достигается при использовании программного обеспечения GSM-Comm.

На задней панели расположены три входа для газов и один выход. Все соединения осуществляются с помощью легко вставляемого пневматического тюбинга диаметром 1/4 дюйма. Кроме этого имеются аналоговые выходы, через которые можно осуществлять мониторинг реальных величин потоков газов при смешивании.

Технические характеристики программируемого смесителя газов GSM-3

Диапазон контролируемого расхода для любого входного газа: 10 куб. см/мин - 20 л/мин (Примечание 1)

Точность расхода (процент от полной шкалы): +1.0%

Повторяемость настройки расхода: +0.15%

Разрешение: 0.1%

Температурный коэффициент: 0,05% / °C

Коэффициент давления: 0,01% / °C

Время отклика (до 0,2%): <1 секунда

Материалы, подверженные воздействию газа: Дельрин с уплотнениями из витона

Стандартные газы для ввода: Воздух, O2, CO2 и N2 (Примечание 2)

Диапазон рабочих температур: 5 — 40 °C

Диапазон температур входного газа: 0 — 50 °C

Минимальное входное давление газа: 20psi

Максимальное входное давление газа: 100psi

Входные соединения для газа: быстрозажимные разъемы для трубок 1/4" OD

Соединения для выхода газовой смеси: быстроразъемный разъем для трубок 1/4" OD

Масштабирование аналогового выходного сигнала концентрации газа для каждого канала: 0.05 В/%

Формат последовательных данных: 9600 бод, 8 данных, без четности, 1 стоповый бит

Электрические требования: 120 В переменного тока/220 В переменного тока с возможностью переключения, 35 ВА

Размеры: 49Ш x 13В x 30Г см

Вес: 9 кг

Примечание 1: Не использовать для систем жизнеобеспечения человека.

Примечание 2: Можно выбрать многие другие газы, за исключением взрывоопасных смесей, которые НЕЛЬЗЯ использовать.
