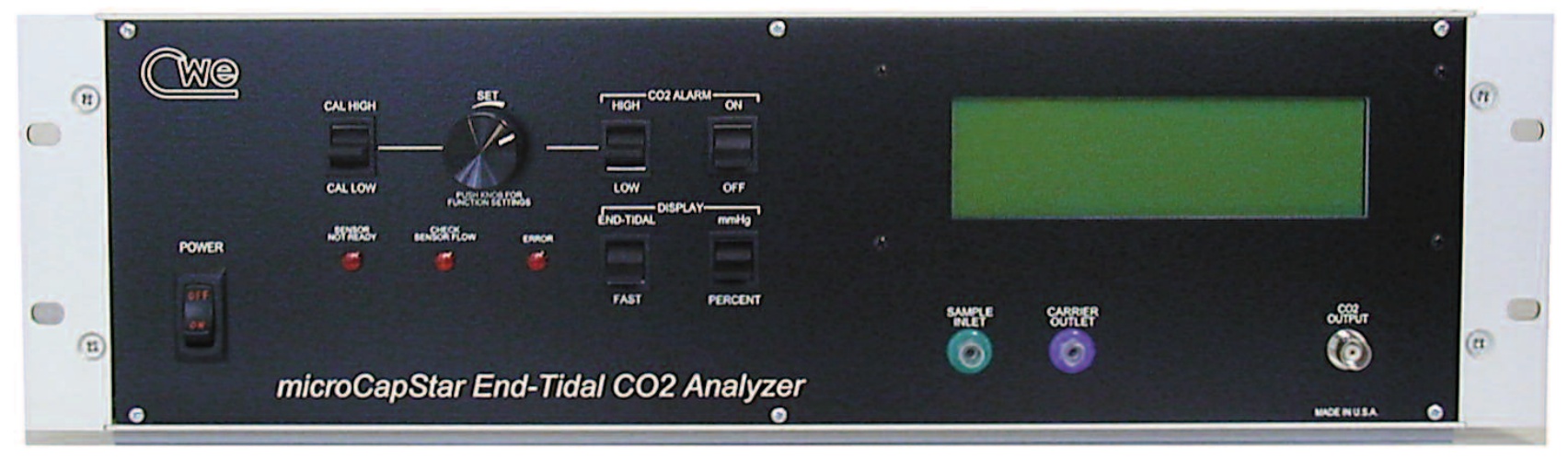

MicroCapStar — монитор CO2

Особенности MicroCapStar:

• снятие показаний в конце каждого дыхательного цикла или непрерывно;
• низкие требования к объему пробы;
• точный и стабильный мониторинг;
• простая калибровка с использованием одного газа;
• линейный выходной сигнал для записи.

Анализатор углекислого газа microCapStar обеспечивает точные замеры выделяемого CO2 в конце каждого дыхательного цикла либо непрерывно у таких мелких животных, как мыши. Прибор характеризуется низкими требованиями к объему проб, быстрым временем отклика и высокой стабильностью. Скорость дыхания вычисляется по отклонению формы волны, отображающей концентрацию CO2. Графики замеров скорости дыхания, CO2, а также график тренда, характеризующего показатели CO2 в конце каждого дыхательного цикла, отображаются на встроенном графическом ЖК-экране.

Сердцем microCapStar является новый инфракрасный CO2 сенсор с цифровым сигналом на выходе. Малый объем пробы и быстрый отклик обеспечиваются системой проведения газа с цифровым управлением. Подогрев измерительной камеры приводит к отсутствию водяного конденсата, даже при длительных экспериментах. Стандартный набор трубок имеет длину 1м, но длины свыше 2,5 м также возможны.

На расположенном на передней панели дисплее отображается концентрация CO2 (в текущий момент или к концу дыхательного цикла), выражаемая в процентах либо в мм ртутного столба, а также график ее изменения за последние 5 минут. Калибровка прибора производится с использованием только одного газа и комнатного воздуха. При отклонении концентрации CO2 в конце дыхательного цикла от заданного значения может быть подан сигнал тревоги. Все настройки производятся цифровым методом с использованием единственной ручки. Встроенная система мониторинга предупреждает о закупоривании трубок и других поломках.

В новой версии прибора обновлена программная прошивка. Теперь пользователь может настраивать параметры усреднения концентрации CO2 в конце дыхательного цикла и скорости дыхания при отображении их на экране. Вдобавок точность измерения концентрации CO2 повышена до 0,01%, и уменьшена скорость отклика.

Надежность и простота управления в сочетании с продвинутым функционалом делают microCapStar отличным дополнением к системам искусственной вентиляции легких SAR-830, предназначенным для мелких животных. Совместно с AVS-1 (Продвинутая система вентиляции) прибор может быть использован для контроля концентрации CO2 в конце дыхательного цикла. Комплект поставки включает все необходимые принадлежности, в том числе трубки, коннекторы и фиттинги. В комплекте присутствует программа для Виндоуз, позволяющая отображать данные измерений и сохранять результаты на диск.

CO2 мониторинг широко применяется для измерения дыхательного статуса в экспериментах с животными. Он необходим для настройки параметров искусственной вентиляции легких, а также служит критерием при выборе глубины анестезии у свободно дышащих животных. MicroCapStar расширяет возможности данного метода, позволяя проводить эксперименты с дыханием у самых мелких животных, таких как мыши.

Рекомендуемые приложения:

• подходит для мышей и других мелких животных;
• мониторинг дыхания;
• может использоваться как в сочетании с искусственной вентиляцией легких, так и без нее;
• проверка правильности работы системы искусственной вентиляции.

Технические характеристики монитора CO2 MicroCapStar

Измерение двуокиси углерода: однолучевое, недисперсионное инфракрасное излучение

Диапазон измерения: 0 - 9,9% (0 - 76,0 мм рт. ст.) CO2

Точность: 0,15% (1,1 мм рт. ст.)

Разрешение (внутренний и аналоговый выход): 0,01% (0,1 мм рт. ст.)

Разрешение (дисплей): 0,1% (1,0 мм рт. ст.)

Линейность: 0,1% CO2

Повторяемость: 0,1% CO2

Время отклика (T10 - T90): 75 мс при 70 мл/мин через ячейку

Материалы ячейки для образцов: сапфир и нержавеющая сталь

Масштабирование аналогового выхода: 1,1 В/% (0-10 В)

Время отклика (T10 - T90): 150 мс при отборе проб 50 мл/мин

Стабильность нуля: 0,2% (8 часов), 0,3% (24 часа)

Эффекты помех: 50% N2O: 0,1% при 0% CO2, 0,6% при 5% CO2 (некомп.)

Максимальное давление в ячейке для образца: +5 фунтов на кв. дюйм

Эффекты помех: испарившиеся анестезирующие вещества: незначительные

Диапазон рабочих температур: 5-40 °C

Температура оптического стенда: 48 °C, контролируемая

Время разогрева: 4 мин до 0,2%, 10 мин до 0,1%

Отображение тенденции ETCO2: 5-минутный графический дисплей с прокруткой

Поток пробы (вход пробы - выход потока носителя): номинальный 10 мл/мин, регулируемый от 5,0 до 20 мл/мин

Соединения трубок для пробы (поток носителя, вход пробы): гнездо Луер

Элементы управления калибровкой: Zero, Span

Диапазон регулировки сигнала тревоги ETCO2: 1,0 - 9,9% (8 - 75 мм рт. ст.).

Диапазон измерения частоты дыхания: 5 - 200 вдохов/мин

Сигнальные выходы (задняя панель): BNC-разъемы

Масштабирование выхода CO2: 1,0 В / %CO2

Масштабирование выходного сигнала частоты дыхания: 0,05 В / bpm

Выход сигнала тревоги: 5 В при возникновении тревоги, 0 В при отсутствии тревоги

Формат вывода последовательных данных: 2400 бод, 8 данных, без четности, 1 стоповый бит

Электрические требования: 120 В переменного тока/220 В переменного тока с возможностью переключения, 35 ВА

Размеры: 49Ш x 13В x 41Г см

Вес: 4,5 кг
