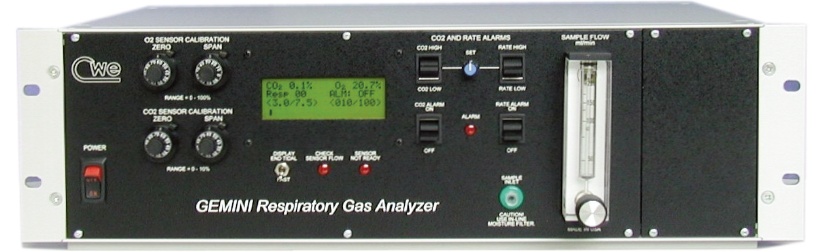

GEMINI – монитор дыхания

Монитор дыхания GEMINI измеряет респираторные потоки CO2 и O2 у свободно дышащего или вентилируемого животного. Измеряются значения для каждого дыхательного цикла, а также частота дыхания (число дыхательных движений в минуту). Для мониторинга CO2 и частоты дыхания служат настраиваемые сигналы.

Данный прибор использует высокочувствительные сенсоры, обеспечивающие точность, стабильность и быстроту измерений. Углекислый газ измеряется с помощью миниатюрного инфракрасного анализатора. Кислород меряется с использованием новой парамагнитной сенсорной ячейки. Частота дыхания измеряется по изменению потока CO2 и обновляется после каждого дыхательного цикла.

Система легко настраивается и проста в использовании. Входная трубка соединяется с эндотрахеальной трубкой, вживленной в животное. Верхний и нижний сигналы настраиваются одной и той же ручкой, и эти настройки сохраняются в энергонезависимой памяти. Результаты измерений отображаются на ЖК-дисплее и доступны для внешнего мониторинга через специальные разъемы. Кроме того, с помощью последовательного кабеля измерения могут быть переданы на компьютер и сохранены в текстовом виде.

Система может быть легко расширена. Имеется слот для установки инструментальных модулей SYSTEM 1000. Среди доступных модулей — кардиотахометр (Модель CT-1000), усилитель кровяного давления (Модель PM-1000), плетизмографический монитор дыхания для очень маленьких животных (Модель RR-1000) и многие другие. Возможность расширения позволяет использовать прибор в качестве полнофункционального физиологического монитора при выполнении хирургических операций или расширенных экспериментов.

Монитор дыхания GEMINI дает полную информацию для оценки респираторного статуса таких мелких животных, как крысы. Система комплектуется всеми необходимыми трубками, коннекторами и фильтрами влажности.

Технические характеристики монитора дыхания GEMINI

Тип анализатора кислорода: парамагнитный

Линейность (0 - 100%): +0.1% O2

Повторяемость: < 0,01% O2 /час

Стабильность нуля: +0,1% O2 /день

Стабильность нуля: +0,2% O2 /месяц

Время отклика: <200 мС

Рабочая температура: 0 - 65oC

Максимальное давление: 15 psi

Максимальный поток образца: 250 мл/мин

Диапазон измерений прибора: 0 - 100% O2

Тип анализатора диоксида углерода: однолучевой инфракрасный

Рабочий диапазон: 0 - 10% CO2

Линейность (полная шкала): 1% FS

Дрейф нуля: 0,1% (8 часов), 0,2% (24 часа)

Температура сенсорной ячейки: контролируется при 48°C

Время разогрева: <5 мин

Максимальный поток образца: 200 мл/мин

Диапазон измерения прибора: 0 - 10,0% CO2

Диапазон измерения частоты дыхания: 10 - 600 вдохов/мин

Диапазон сигнализации частоты дыхания: 9 - 599 вдохов/мин

Диапазон сигнализации CO2: 1.0 - 9.9%

Аналоговые выходы: O2, CO2, частота дыхания

Выходы аналоговых сигналов (задняя панель): BNC-разъемы

Выход частоты дыхания: 10 мВ/бр/мин

Выход O2: 100 мВ/% O2

Выход CO2: 100 мВ/% CO2

Формат вывода последовательных данных: 9600 бод, 8 бит данных, без четности, 1 стоп-бит

Интервал последовательной передачи данных: полный набор показаний передается 1 раз за вдох или 1 раз в минуту

Разъем последовательного выхода (задняя панель): DB9 male

Размеры, основной блок: 19Ш x 5.25В x 12Г дюймов

Размеры, модуль расширения: 2,75 x 5,0 дюйма (стандарт SYSTEM 1000).

Требования к питанию: 120/240 В (с возможностью переключения), 100 ВА
