MRI-1 – система вентиляции легких, совместимая с МР-установками

Особенности системы MRI-1:

• использование пневматических клапанов;
• надежный вентилятор с исключительно электронной начинкой;
• широкие диапазоны скорости вентиляции и дыхательного объема;
• для животных размером от мышей до морских свинок;
• безопасен при использовании с кислородом и анестезией;
• отображение объема и скорости в реальном времени.

Система вентиляции легких MRI-1 для мелких животных предназначена для использования в установках МРТ и других средах с повышенным магнитным полем. Система состоит из микропроцессорного блока и набора выносных, управляемых пневматически клапанов. Система MRI-1 может работать сама по себе или под управлением компьютера.

Принцип работы MRI-1 чрезвычайно прост. Поток вдыхаемого воздуха устанавливается и направляется в животное в течение заданного времени, образуя, таким образом, известный объем. Такой подход приводит к необычайной гибкости — объемы воздуха и количество дыхательных циклов за минуту возможно задавать в широком диапазоне значений, не изменяя конструкции прибора, используя лишь три ручки управления на передней панели. Для мелких животных поток воздуха формируется с использованием внутреннего насоса. В качестве альтернативы можно подсоединить источник сжатого газа (кислород или анестезия).

Переключение воздушного потока обеспечивают выносные пневматические клапаны, которые помещаются близко к животному (при необходимости — внутри МР-томографа). Клапаны подбираются в соответствии с размером подопытного животного. Клапаны для грызунов идут в комплекте, а клапаны для более крупных животных должны приобретаться при необходимости дополнительно.

Работа с прибором

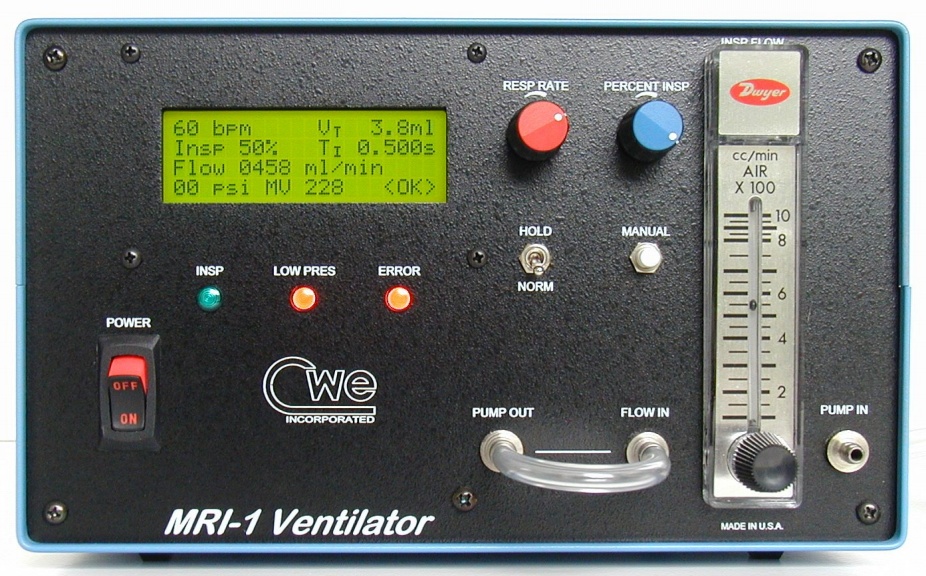

Настройка MRI-1 и работа с ним крайне просты. Гибкие трубки соединяют управляющее устройство и клапаны, обеспечивая нагнетание дыхательного потока и пневматическое управление клапанами. Все настройки производятся тремя ручками:

• скорость дыхания устанавливается числом дыхательных циклов в минуту;
• скорость потока задается флоуметром;
• отдельно задается соотношение времени вдоха к времени выдоха.

Все эти параметры дыхания отображаются на дисплее передней панели. Дыхательный объем и минутная вентиляция, отражающие текущие настройки, также непрерывно отображаются на дисплее. Эти параметры легко изменяются путем уменьшения или увеличения скорости потока.

Возможности расширения

Так как при управлении клапанами MRI-1 не применяется электричество, этот прибор может также использоваться в других приложениях, например в электрофизиологических экспериментах, где существует угроза электромагнитных наводок. Используя много-клапанный расширитель MVA-4, возможно одновременно вентилировать несколько животных грызунов, задействовав только одно устройство MRI-1 как блок управления. Внешние клапаны работают синхронно, но дыхательные объемы распределяются независимо, путем изменения скорости потока у каждого из клапанов в отдельности.

Требования по установке

Для управления пневматическими клапанами требуется источник сжатого воздуха (примерно 20-50 psi), который подсоединяется к задней панели прибора. Все модели имеют переключатель входного переменного напряжения 120/240 В.

Технические характеристики MRI-1 – системы вентиляции легких, совместимой с ЯМР-установками

Диапазон частоты дыхания:  5 - 200 вдохов/мин

Диапазон инспираторного потока:  60 - 1000 мл/мин

Диапазон соотношения вдох/выдох (I/E ratio): 20 - 80%

Диапазон приливного объема:  0,1 - 30 мл

Функции ручного управления:  HOLD (приостанавливает вдох), MAN (ручное надувание)

ЖК-панель:  4 строки x 20 символов, с подсветкой

Индикаторы:  ВДОХ, ПРЕДУПРЕЖДЕНИЕ О НИЗКОМ УРОВНЕ ДАВЛЕНИЯ, ОШИБКА

Производительность внутреннего воздушного насоса: 4 л/мин

Скорость переключения пневматического клапана (подача воздуха):  < 75 мс

Скорость переключения пневматического клапана (срабатывание гелия):  < 55 мс

Давление срабатывания пневматического клапана: 3 - 5 бар

Проходные отверстия пневматического клапана:  2,0 мм

Материалы пневматического клапана:  Корпус из PTFE, неметаллические крепежные детали, одна спиральная пружина из цветного металла.

Размеры, основной блок:  23Ш x 14В x 23Г см

Размеры, пневматический клапан (каждый, из двух): 47 длина x 25 диаметр мм

Портовые соединения, функции дыхания и давления:   3 мм ID Tygon трубки.

Разъем SYNC OUT:  BNC

Разъем порта данных:  DB-25S

Требования к питанию:  120/240 В (с возможностью переключения), 100 ВА
