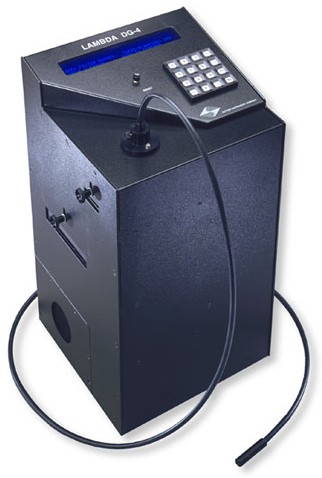

Система освещения Lambda DG-4 Plus / DG-5 Plus

Lambda DG-4/DG-5 Plus — это полная система освещения, предлагающая скорость и универсальность для экспериментов, требующих быстрого переключения длин волн. Новая цифровая сервотехнология обеспечивает более быстрое переключение фильтров и на 30% большую светоотдачу по сравнению с первым поколением DG-4/DG-5. Прибор сохраняет все преимущества систем, основанных на фильтровании помех, и в то же время устраняет временные ограничения, налагаемые традиционными устройствами смены фильтров, такими как колеса фильтрации. Переключение между любыми двумя длинами волн достигается за 0,5 мс, что позволяет пользователю получать видеоизображение в реальном времени. Высокая скорость переключения Lambda DG-4/DG-5 Plus позволяет отслеживать быстрые изменения концентраций ионов в приложениях визуализации с двойной длиной волны и отслеживать другие сопутствующие изменения в исследуемой системе на дополнительных длинах волн.

Системы с узкими полосами пропускания, такие как одиночные резонансные интерференционные фильтры, решетчатые монохроматоры и АО-модуляторы, пропускают нежелательные гармоники требуемой длины волны. Кроме того, в устройствах с переменной длиной волны не всегда удается получить достаточную блокировку внеполосных волн. Современные интерференционные фильтры, используемые в Lambda DG-4/DG-5 Plus, не пропускают гармоники и имеют интегральные блокирующие характеристики в 1000 раз лучше, чем типичные монохроматорные системы. Для одинаковой полной ширины при половинном максимуме (FWHM), интерференционные фильтры имеют более узкий спектральный диапазон из-за отсутствия функции щели.

Конструкция двойного гальванометра Lambda DG-4/DG-5 Plus позволяет настраивать относительные интенсивности на каждой длине волны. Эту настройку в устройствах с переменной длиной волны с одним оптическим трактом получить сложно. В отличие от монохроматоров и других волоконно-избирательных систем, Lambda DG-4/DG-5 Plus при необходимости может использоваться в качестве источника белого света.

Принцип работы

Уникальная оптическая конструкция Lambda DG-4/DG-5 Plus основана на использовании двух сканирующих гальванометров, использующих интерференционные фильтры для выбора длины волны. Свет от ксеноновой дуговой лампы фокусируется на первом гальванометрическом зеркале, которое направляет его через параболическое зеркало, через один из каналов интерференционного фильтра. Следуя за фильтром, второе параболическое зеркало и второе гальванометрическое зеркало собирают и перенаправляют свет в световод. Холодное зеркало в начале светового пути устраняет ИК-излучение, значительно уменьшая количество тепла, поглощаемого оптикой и образцом. Холодные зеркала, модифицированные для прохождения излучения вблизи ИК-диапазона 780-880 нм, также доступны.

Встроенная функция затвора позволяет уменьшить светопроницаемость на пять-шесть порядков. Для приложений, требующих механического затвора, таких как эксперименты по истечению времени или очень чувствительные пробы, SmartShutter® может быть установлен в устройство, чтобы гарантировать, что свет полностью заблокирован. Новый встроенный контроллер SmartShutter избавляет от необходимости приобретать отдельное устройство управления.

Стандартная система, Lambda DG-4 Plus, вмещает до четырех 25-миллиметровых фильтров помех. Lambda DG-5 Plus, версия с пятью фильтрами, вмещает три 18-миллиметровых и два 25-миллиметровых фильтра. В то время как время переключения между любыми двумя длинами волн происходит менее чем за 0,5 мс, время пребывания на любой длине волны задается пользователем произвольно.

Жидкостный световод может быть подключен к порту освещения большинства микроскопов с помощью адаптера, который можно приобрести отдельно. При необходимости компания «Биотехнологии» изготовит адаптер для микроскопа с требуемыми параметрами. Расширенные диапазоны выходного сигнала возможны при использовании различных комбинаций холодного зеркала и световодов.

Преимущества высокоскоростных переключателей длины волны Lambda DG-4 Plus / DG-5 Plus:

• поддержка USB;
• встроенный SmartShutter®-контроль;
• расширенные опции меню и расширенный триггер;
• встроенный затвор;
• встроенная фильтрация нейтральной плотности;
• два выхода для контроля положения фильтра;
• турбозакрытие;
• прямое компьютерное управление через параллельный, последовательный или USB-интерфейс;
• переключение за 0,5 мс.

Технические характеристики высокоскоростных переключателей длины волны Lambda DG-4 Plus / DG-5 Plus:

Длины волн

330-650 нм – без озона

300-650 нм – полный спектр

Ксеноновая лампа: 300 Вт, предварительно выровненная, не содержащая озона дуговая колба (полноспектровая лампа по запросу)

Срок службы лампы: 1000 ч (гарантия 500 ч)

Потребляемая мощность: 350Вт

Диаметры фильтров

DG-4: 4 шт, 25 мм

DG-5: 2 шт 25mm + 3 шт 18 мм

Размеры: 25 x 25 x 48 см

Световод длиной 2 м и диаметром 3 мм

Вес: 20кг

Питание: 115/230В, 50/60Гц

Соответствие RoHS

Высокоскоростные переключатели длины волны Lambda DG-4 Plus / DG-5 Plus могут применяться для следующих приложений:

• флуоресцентная микроскопия;
• кальциевый имаджинг;
• FURA;
• оптогенетика;
• сверхвысокоскоростной выбор длины волны.
