Rapp — опто-электронная вспышка

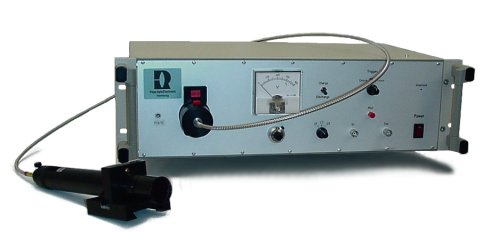

RappOptoElectronic JML-C2 FlashUnit – является импульсным ксеноновым источником ультрафиолетового излучения, предназначенным для фотолиза и/или высвобождения веществ (uncageing) в ванночке с препаратом под микроскопом. Прибор выполнен в едином корпусе, предусматривающем простое управление и настройку, а также простую замену лампы.

Особенности Rapp JML-C2:

• Точечный источник света (ксеноновая лампа)
• Высокая энергия импульса (до 220 Дж/импульс)
• Встроенный преобразователь питания
• Кварцевая УФ оптика с антибликовым покрытием
• Период импульсов 0.2 - 8 Гц
• Режим фокусировки
• Встроенный УФ фильтр
• Слоты для оптических фильтров
• Светодиодная подсветка для настройки
• Калиброванный фотодатчик для настройки лампы
• Кварцевый световод 1.5м диаметром 1.25мм, NA = 0.22

Система Rapp JML-C2 подходит для запуска фотохимических реакций в задачах не требующих генерации импульсов в реальном времени или миллисекундной точности.

Монтаж всех компонентов системы в едином корпусе (для крепления в стандартную 19” стойку) препятствует электромагнитной интерференции с другим оборудованием.

Электроэнергия запасается прибором в специальном банке конденсаторов. Общая емкость задается:

Число подключенных конденсаторов (выключатели C1, C2, C3 на передней панели)

Напряжение на конденсаторах (многооборотный регулятор на передней панели)

Наибольшее количество запасаемой энергии – 220 Дж. Длительности импульса в 1 мс подразумевает т.о. пиковую мощность вспышки в 220 КВт. Энергия, измеренная на конце световода с УФ фильтром, составляет 15 миллиджоулей на импульс.

Система может запускаться по внешнему сигналу (например от системы сбора данных), а также кнопкой на передней панели.

Известный диаметр 1.25 мм, а также апертура 0.22 и известный размер пятна позволяют вычислить количество фотонов/квадратный метр. Свет из конца световода может быть сфокусирован в пятно размером 212 мкм при помощи объектива NA=1.3 (1.25 x 0.22 ÷ 1.3) или в пятно размером 306 мкм при помощи объектива NA=0.9 (1.25 x 0.22 ÷ 0.9).

Одна вспышка дает более 2x10¹⁶ УФ фотонов в фокальной плоскости микроскопа. В зависимости от объектива это количество будет составлять 6x10²³ фотонов/м² с объективом 1.3 NA Fluar 40X, или 3x10²³ фотонов/м² с объективом 0.9 NA Achroplan 63X в воде с объектром.

В задачах, требующих большего разрешения по времени Вам потребуются другие модели вспышек: http://www.rapp-opto.com/
