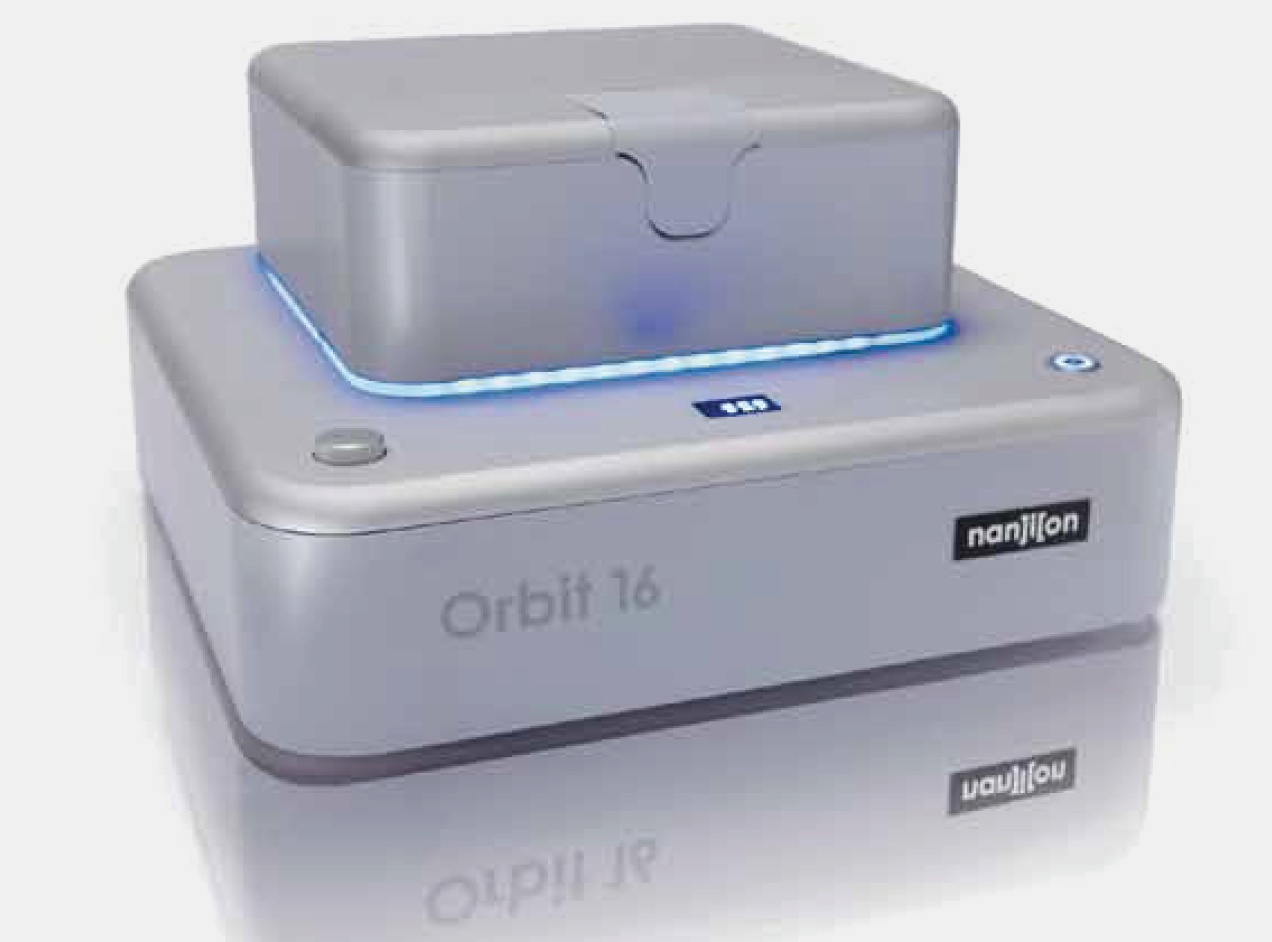

Orbit 16 – 16-канальная патч-кламп система для работы с бислоями

Мгновенное создание бислоев — просто добавьте протеин.

Запись на липидном бислое обычно подразумевает долгое ожидание формирования билипидной мембраны, встраивание в нее протеинов и, в конечном итоге, регистрацию активности ионных каналов. Система Orbit 16 значительно упрощает дело. С ее помощью вы сможете быстро и успешно производить параллельную запись с билипидных слоев, сформированных специальным образом.

Система Orbit 16 поддерживает:

• автоматическое формирование 16 билипидных слоев при нажатии одной кнопки;
• низкошумящую регистрацию в диапазоне высоких частот;
• различные типы чипов для достижения максимальной гибкости эксперимента;
• надежное накопление данных при одновременной записи 16 каналов.

С системой Orbit 16 совместимо большинство имеющихся на рынке усилителей, включая 16-канальный усилитель Triton от Tecella. Предусмотрено также использование системы с одноканальными усилителями, такими как EPC-10 или Axopatch. Для этого в комплект Orbit входит мультиплексный переключатель, позволяющий осуществлять запись с отдельных бислоев путем последовательного переключения усилителя с одного бислоя на другой.

Модульные устройства записи

Полнофункциональный вариант системы Orbit 16 включает базовую записывающую станцию, усилитель с переключателем и один из двух регистрирующих модулей: MECA-чип от Ionera1 либо чипы Nanion GUV.

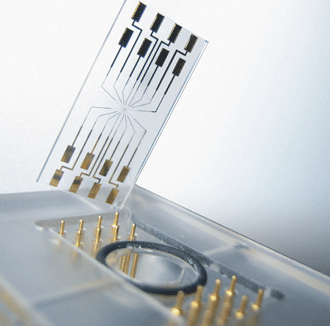

Чип MECA содержит 4х4 массив круглых микрополостей в высокоинертном полимере. В каждой полости имеется свой встроенный Ag/AgCl-микроэлектрод. Бислои автоматически формируются путем специального нанесения (Ionera1-SPREAD), покрывая заполненные жидкостью полости.

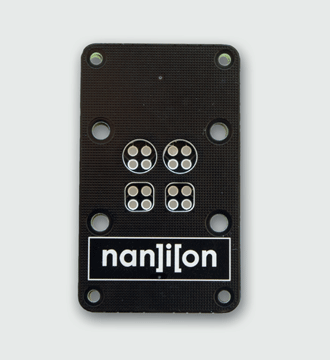

В чипах Nanion бислои формируются из гигантских однослойных везикул (GUV), разрываемых на отверстиях размером 1 мкм, проделанных в чипе из боросиликатного стекла. Везикулы GUV захватываются легким всасыванием, и 16 (массив 4х4) свободных от растворителя бислоев формируются одновременно.
