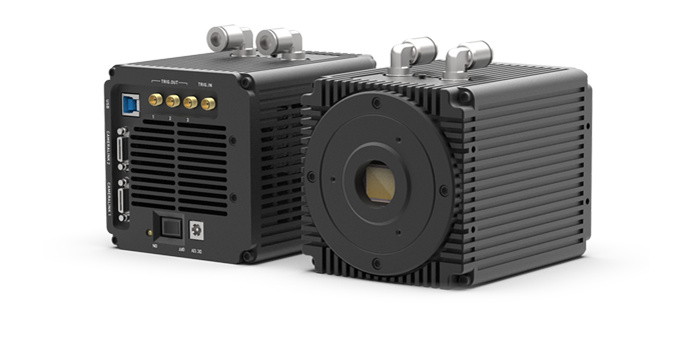

 Камера Dhyana 95V2 (BSI)

Вы можете ознакомиться с характеристиками и купить товар "Dhyana 95V2 (BSI)" по выгодной цене, которую следует уточнить, сделав запрос.


Вам также доступны следующие материалы:

Описание прибора на сайте изготовителя

Ключевые особенности камеры Tucsen Dhyana 95 V2

  • 95% сверхвысокая квантовая эффективность;
  • 2-дюймовая площадь сенсора;
  • размер пикселя 11мкм x 11мкм;
  • 100Ke- полная емкость;
  • воздушное/водяное охлаждение;
  • интерфейс USB3.0/CameraLink.

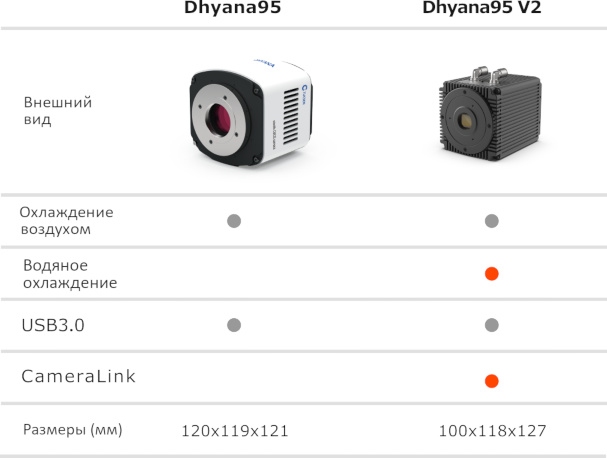

Меньший размер, но больше функций

Камера Dhyana 95 V2 использует новую технологию и стандарт производительности Tucsen. Самый маленький размер среди аналогов для научной визуализации делает ее идеальной для применения в ограниченном пространстве. Метод водяного охлаждения и интерфейс CameraLink позволяют использовать камеру в условиях, требующих высокой стабильности.

Функционал камеры Tucsen Dhyana 95 V2

Более быстрое считывание данных за счет удвоения скорости

Dhyana95 V2 имеет режим высокоскоростного считывания STD, в котором частота кадров достигает 48fps@4.2MP, что в два раза выше, чем в обычном режиме. Такая частота может быть достигнута постепенно с помощью функции ROI для приложений, требующих особой частоты кадров.

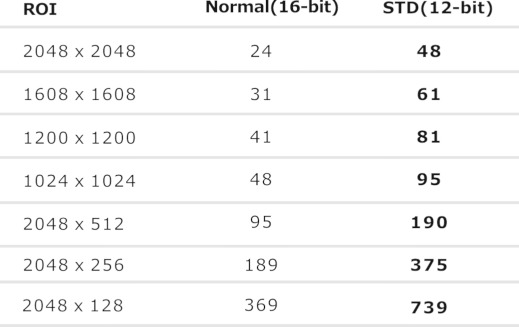

Режимы считывания данных

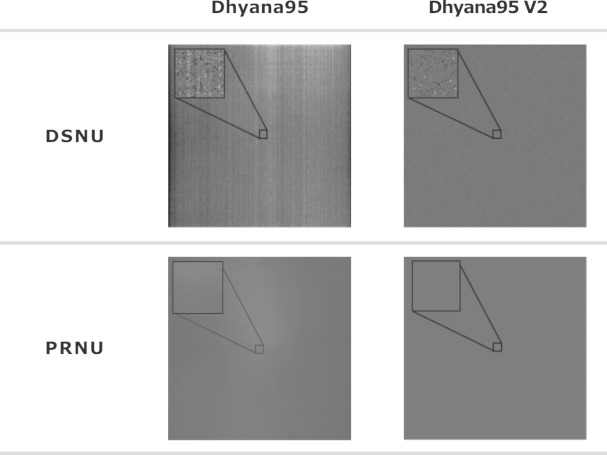

Превосходный фон с точной калибровкой

Dhyana95 V2 может обеспечить превосходный фон для приложений количественного анализа. DSNU/PRNU достигают международного оптимума в 0,2e- и 0,3% соответственно, поскольку проблемы, возникающие в процессе производства сенсоров, такие как краевое свечение, мертвые пиксели, а также неравномерность пикселей, были решены с помощью точной калибровки.

Превосходный фон с точной калибровкой

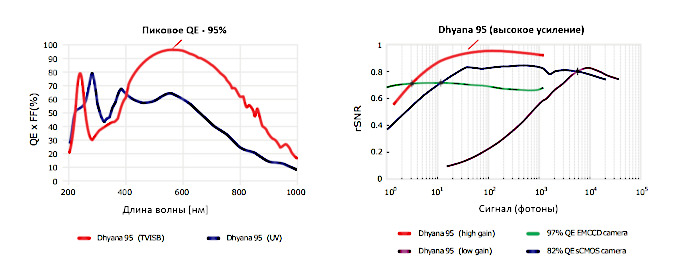

95% квантовая эффективность и превосходный SNR

В Dhyana95 V2 используется технология тонкого чипа sCMOS с обратной засветкой, что позволяет избежать световых помех от слоя проводки. Данный сенсор имеет отличные возможности отклика в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах, с пиковой квантовой эффективностью до 95%@560нм, а когда количество падающих фотонов больше 3, он может иметь лучшую SNR производительность, чем типичная EMCCD камера с 97% пиковой QE.

95% квантовая эффективность и превосходный SNR

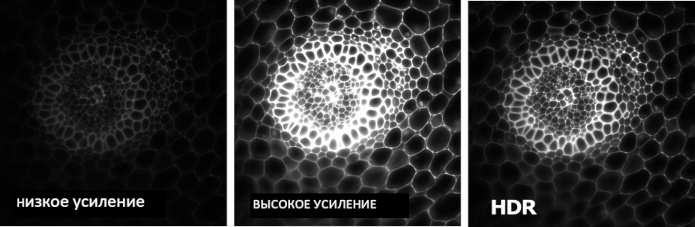

100Ke- полная емкость ячейки, высокий динамический диапазон

Благодаря большому пикселю размером 11 мкм, полная емкость ячейки Dhyana95 V2 может достигать 100 000 электронов. Расширенный режим высокой динамики (HDR), благодаря двухканальному усилению, может представлять высококачественные изображения с богатыми деталями темного и светлого в реальном времени, что очень полезно в таких приложениях, как наука о жизни.

100Ke- полная емкость ячейки, высокий динамический диапазон

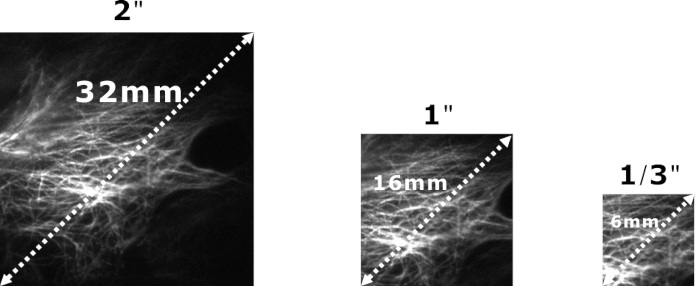

Область 2", большое поле зрения

Матрица 2" может не только адаптироваться к большему количеству оптических интерфейсов и обеспечивать большее поле зрения, но и позволяет сократить количество переключений объектива для поиска интересующей области на образце.

Область 2", большое поле зрения

Технические характеристики камеры Tucsen Dhyana 95 V2

Модель сенсора: BSI sCMOS

Тип затвора: строковый (Rolling)

Цвет/моно: моно

Эффективная площадь: 22,5 мм x 22,5 мм

Разрешение: 2048 x 2048

Размер пикселя: 11 мкм x 11 мкм

QE: 95%@560нм

Полная емкость: HDR:80ke-;STD:100ke-.

Динамический диапазон: 90 дБ

Частота кадров: 24 кадр/с@16бит HDR, 48 кадр/с@12бит STD

Шум считывания: 1,6e-(медианный)/1,7e-(среднеквадратичный)

Время экспозиции: 21 мкс ~ 10 с

DSNU: 0.2e-

PRNU: 0.3%

Метод охлаждения: воздух и жидкость

Температура охлаждения: 45°C ниже окружающей среды

Темновой ток: воздух:0.5e-/пиксель/с, жидкость:0. 25e-/пиксель/с

Разбиение: 2x2, 4x4

ROI: 2048x1024, 2048x512, 1608x1608, 1200x1200, 1024x1024, 512x512, 256x256

Временная метка: точность 1 мкс

Режим триггера: аппаратный и программный

Выходные сигналы триггера: экспозиция, глобальный, считывание, высокий уровень, низкий уровень

Интерфейс триггера: SMA

Интерфейс данных: USB3.0/Cameralink

Битовая глубина данных: 16 бит

Опциональный интерфейс: C-mount и F-mount

Источник питания: 12В/8А

Потребляемая мощность: 60 Вт

Размеры: C-mount: 100 мм x 118 мм x 127 мм;F-крепление: 100 мм x 118 мм x 157 мм

Вес: 1613 г

Программное обеспечение: Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph

SDK: C / C++

Операционная система: Windows/Linux

Рабочая среда: температура 0~40°C / влажность 10~85%

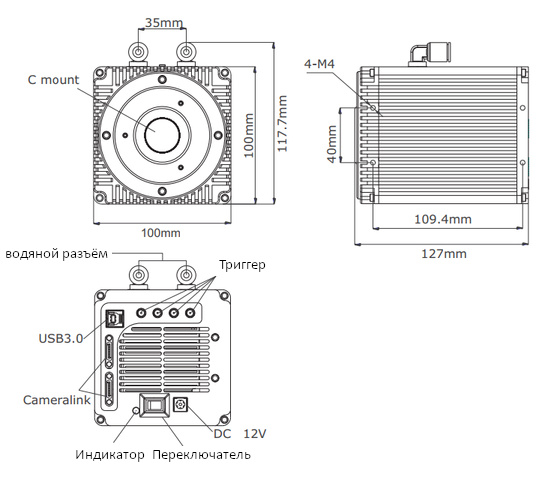

Размеры камеры Tucsen Dhyana 95 V2 на схеме

Размеры камеры Tucsen Dhyana 95 V2 на схеме.

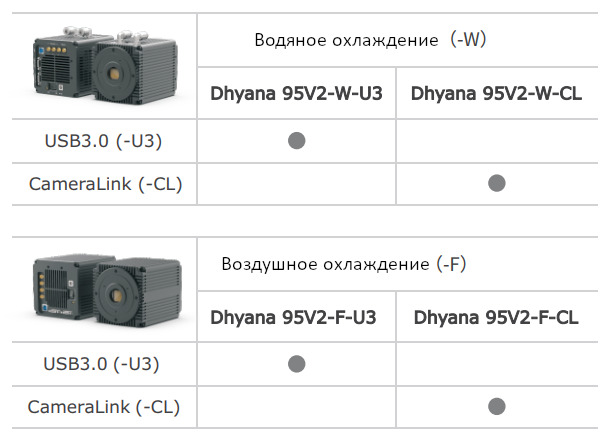

Информация для заказа камеры Tucsen Dhyana 95 V2

Некоторые приложения для камеры Tucsen Dhyana 95 V2

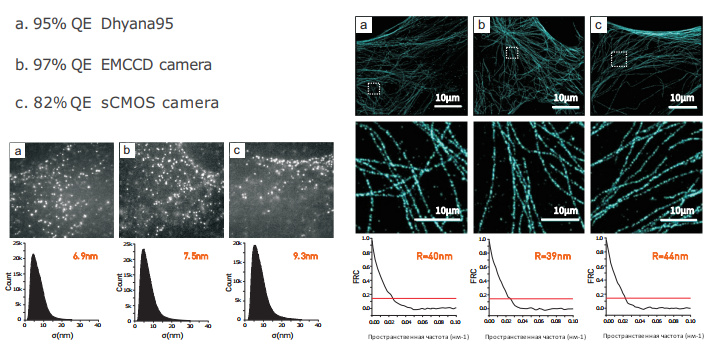

STORM визуализация

"В нашей лаборатории были проведены обширные тесты и сравнения с другими высококлассными EMCCD и sCMOS камерами. Мы обнаружили, что Dhyana95, новая sCMOS камера, очень хорошо стоит на своем месте и предлагает удовлетворительные характеристики по всем параметрам".

- Профессор Нинг Фанг из Университета штата Джорджия

STORM визуализация

Мягкая детекция рентгеновских лучей

"Отличительные особенности Dhyana95 делают ее отличной альтернативой CCD-камерам с обратной засветкой, которые обычно применяются в мягком рентгене в синхротронах предыдущего поколения, например, в экспериментах по когерентному рассеянию. Они в полной мере выигрывают от высокой частоты кадров Dhyana95".

- Кьюин Дежардинс, из французского синхротрона SOLEIL

Мягкая детекция рентгеновских лучей

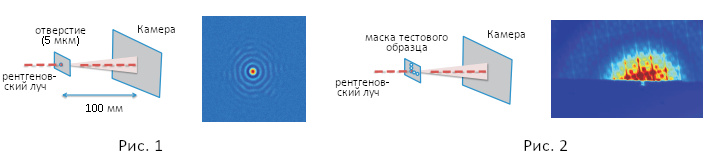

Рисунок 1. Дифракционное пятно с пинхоллом размером 5 микрон и энергией 186 эВ, записанное Dhyana95, которое демонстрирует отличный динамический диапазон с порядком дифракции изображения, доведенным до максимального 6-го значения.

Рисунок 2. Композитное изображение радиолюминесценции, полученное из 50 изображений, каждое из которых имеет время экспозиции 100 мс, полученных с помощью Dhyana95. Общее время получения 50 изображений составляет менее 10 с, тогда как тот же эффект изображения, полученный с помощью CCD-камеры с обратной подсветкой, составляет пару минут.
