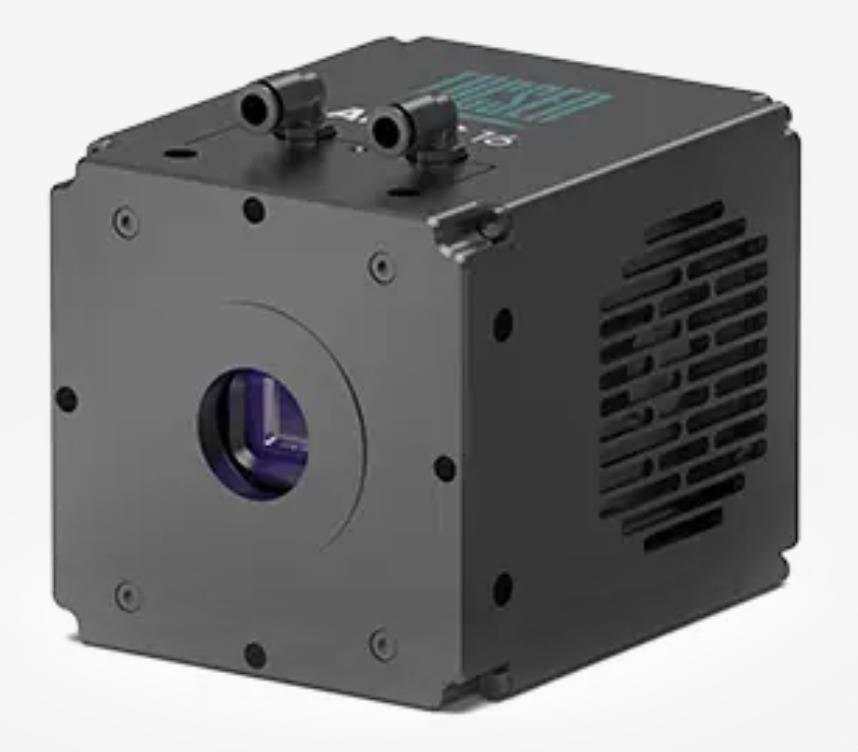

Aries 16 — sCMOS камера с максимальной чувствительностью

Ключевые особенности камеры Aries 16:

• 16 мкм x 16 мкм пикселей
• 0,8 е-шум считывания
• 90 % пиковая QE
• 800 (H) x 600 (V)
• CameraLink и USB3.0

Aries 16 — это новое поколение BSI sCMOS-камер, разработанных компанией Tucsen Photonics. Благодаря чувствительности, которая соответствует EMCCD и превосходит биннинговую sCMOS, в сочетании с высокой емкостью полной лунки, обычно наблюдаемой в широкоформатных CCD-камерах, Aries 16 представляет собой фантастическое решение для обнаружения в условиях низкой освещенности и съемки с высоким динамическим диапазоном.

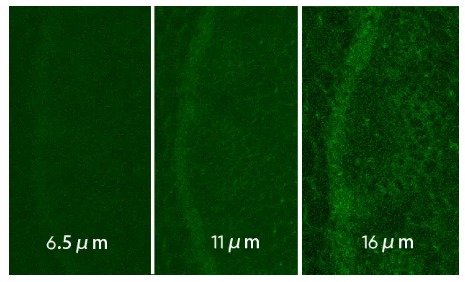

Большие пиксели размером 16 мкм

В камере Aries 16 не только используется технология BSI sCMOS с квантовой эффективностью до 90%, но и применяется 16-микронная схема построения сверхкрупных пикселей. По сравнению с обычными пикселями размером 6,5 мкм, чувствительность улучшена более чем в 5 раз, что обеспечивает возможность обнаружения в условиях недостаточной освещенности.

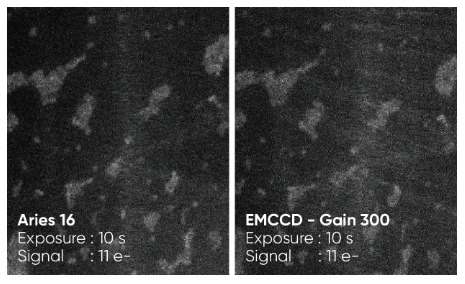

Шум считывания 0,8 е-

Aries 16 имеет сверхнизкий уровень шума считывания 0,8 e-, что позволяет заменить EMCCD-камеры с эквивалентной скоростью и без сопутствующих проблем, связанных с избыточным шумом, старением усиления или контролем экспорта. Для достижения эквивалентного размера пикселя в малопиксельных sCMOS может использоваться бининг, однако штраф за шум при бининге часто оказывается слишком большим, что приводит к тому, что шум считывания становится больше на 2-3 электрона, снижая эффективную чувствительность.

Передовая технология охлаждения

В Aries 16 применена передовая технология охлаждения Tucsen, обеспечивающая стабильную глубину охлаждения до -60 ℃ ниже окружающей среды. Это эффективно снижает шум темнового тока и обеспечивает стабильность результатов измерений.

Технические характеристики sCMOS камеры Tucsen Aries 16

Цвет / моно: Моно

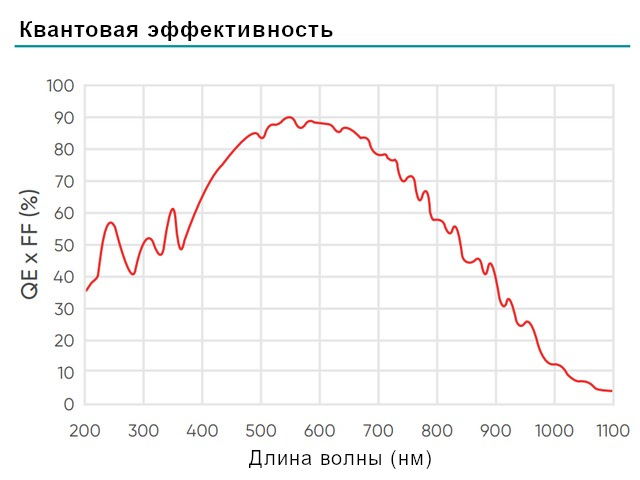

Пиковое QE: 90,7% @ 550 нм

Разрешение: 800 (H) × 600 (V)

Размер пикселя: 16 мкм x 16 мкм

Эффективная площадь: 12,8 мм x 9,6 мм

Полная емкость лунки: 73 кэ

Скорость считывания: 60 кадров в секунду @ режим HDR, 25 кадров в секунду @ режим низкого шума

Шум считывания: Типовое значение: 1,6 е- @ режим HDR, 0,8 е- @ малошумный режим

Режим затвора: Роллинг / Глобальный сброс

Время экспозиции: 26 мкс ~ 60 с

Температура охлаждения: Воздух: 50 ℃ ниже окружающей среды, Жидкость: 60 ℃ ниже окружающей среды

Темновой ток: ＜0,2 э- / пиксель / с

Биннинг: 2 x 2, 4 x 4, свободный биннинг

ROI: Поддержка

Режим триггера: Стандартный

Задержка срабатывания: 0 ~ 10 с, шаг 1 мкс

Выходные сигналы триггера: Начало экспозиции, Глобальный, Конец считывания

Интерфейс триггера: SMA

Временная метка: Поддерживает

Интерфейс передачи данных: USB3.0 и CameraLink

SDK: Поддерживает

Битовая глубина: 12 бит и 16 бит

Оптический интерфейс: C-mount

Питание: 12 В / 6 А

Потребляемая мощность: 38 Вт

Размеры: 95 x 95 x 114 мм

Программное обеспечение: Mosaic 3.0 / Samplepro / Labview / Matlab / Micro-Manager

Операционная система: Windows

Рабочая среда: Температура 0 ~ 40 °C, влажность 10 ~ 85 %

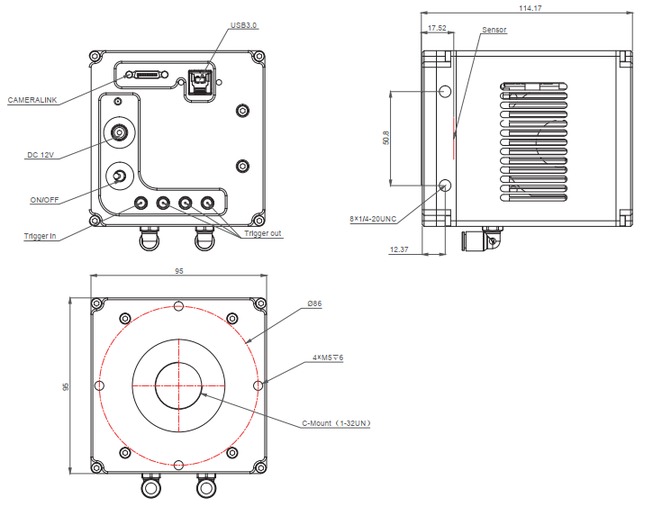

Размеры камеры Tucsen Aries 16.

Типичные применения sCMOS камеры Tucsen Aries 16

• Холодные атомы
• Квантовая физика
• Сверхразрешение
• FRET
• FCS
• TIRF
• Биолюминесценция
• Хемилюминесценция
