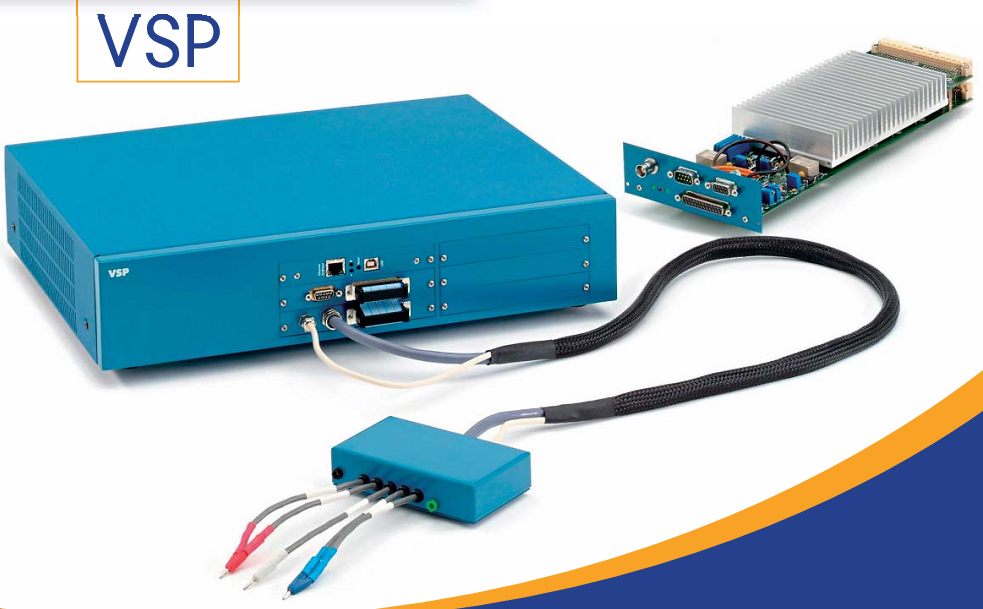

VSP — модульный потенциостат

VSP – модульный потенциостат-полярограф для исследовательских целей. Модульная конструкция позволяет расширять базовые возможности прибора функциями измерения малых токов, импеданса, дополнительными каналами. Для этого в приборе предусмотрена установка дополнительных модулей – plug-ins. Любой потенциостат, установленный внутрь VSP может подключаться к расширителям диапазона на 2, 5, 10, 20, 80А. VSP переключается с режима фиксации потенциала в режим фиксации тока всего за 10 мкс.

Модульный потенциостат VSP управляется от компьютера через порт USB или Ethernet. При подключении через Ethernet прибор становится частью локальной сети, предоставляющей дистанционный доступ для пользователей. Каждый канал прибора имеет 2 аналоговых входа и аналоговый выход для управления внешними устройствами – вращающиеся электроды, quartz crystal microbalance, и.т.п.

Потенциостат комплектуется двумя программными пакетами EC-Lab и EC-LabExpress, поддерживающих более 45 методов. Возможно моделированиеEIS алгоритмами Levenberg-Marcquardt или Simplex.

Общие параметры

• Ток от 1нА до 400 мА при разрешении 760 пА (76 фА при модификации под малые токи)
• Референсный электрод ±20 В
• Точность: 300 мкВ (до 5мкВ при задании узкого динамического диапазона)
• Интервал измерений 20 мкс
• Неограниченное время регистрации
• Измерение EIS от 10 мкГц до 1 МГц
• Одновременное измерение импеданса на WE и CE электродах.

Дополнительно

• Измерение импеданса на каждом канале
• Опция работы с малыми токами (1 нА)
• До 5 независимых каналов
• Встроенный кит ±4А
• Расширители диапазона до 80А

Применение прибора:

Базовая электрохимия. Фундаментальные исследования в области электрохимии. Изучение свойств материалов, требующее высокой точности измерений. Исследование кинетики переноса электронов, химического состава и следовых количеств веществ. Высокая скорость сканирования позволяет изучать промежуточные компоненты химических реакций.

Коррозия. Измерение малых токов позволяет изучать коррозионные химические реакции. Входное сопротивление в 100ГОм позволяет работать с медленными коррозионными реакциями и определять EIS на коррозионных покрытиях с высоким сопротивлением.

Источники питания. Возможно применение прибора для тестирования топливных элементов, батареек, аккумуляторов, супер-конденсаторов и др. источников питания. Возможна независимая оценка состояния отдельных элементов в последовательной цепи.

Сенсоры. Ионселективные электроды, амперометрические сенсоры, пленочные электроды требуют применения опции измерения малых токов. Для работы с сенсорами ДНК весьма полезной оказывается многоканальность. Дифференциальная и импульсная техника измерений + измерение импеданса идеально подходит для работы с биосенсорами.

Опции:

• Импеданс. EIS (Electrochemical Impedance Spectroscopy) предусматривает генерирование синусоиды и регистрацию частотного отклика в диапазоне от 10мкГц до 1МГц.
• Малые токи. Требует 1 слот для установки. Возможна работа с диапазонами до 1нА при разрешении >100фА. Подходит для работы с высокоомными пленками и коррозионными покрытиями.
• 4А кит. Требует 1 слот для установки. Расширение диапазона до ±4А. Другие расширители диапазона устанавливаются в отдельный корпус.
• Дополнительные каналы. Возможна установка до 5 дополнительных каналов, каждый с возмодностью измерения импеданса.

EC-LabExpress – программное обеспечение, поддерживающее полный набор электрохимических методик (более 25 методов, включающих до 100 последовательностей). Программа проста и наглядна в использовании. Секция экспериментов позволяет быстро переключать методики. Время записи ограничено только объемом дискового пространства компьютера. Данные отображаются в виде графиков с настраиваемым внешним видом. Возможна одновременная регистрация данных и анализ ранее полученных.

EC-Lab - программное обеспечение, поддерживающее 45 электрохимических методик + редактор новых методик. Предоставляет больше возможностей, по сравнению с EC-Lab Express.

Анализ данных предусматривает построение графиков и применение методов линейного приближения, Tafel fit с минимизацией, Circularfit, определения Rp, определения минимума/максимума, интегрирования, вычисления производной, анализа пиков, wave analysis, сглаживания.

EIS: доступно более 140 схем с 2-мя алгоритмами минимизации. Пользователь может выбирать собственные схемы, задавая 8 элементов (R, C, L, Q, W, G, Wd, M).

На заметку: Если вы интересуетесь надежным полярографом для определенных задач, обязательно уточните его характеристики у нашего специалиста.

Технические характеристики модульного потенциостата VSP:

Контроль ячейки

• Подключение: 2, 3, 4 или 5 контактов + земля
• Диапазон: 20В (от ±10 В до 0-20В)
• Максимальный ток: ±400 мА
• Разрешение по напряжению: 300 мкВ на диапазоне 20 В
• до 5 мкВ на диапазоне 200 мВ
• Разрешение по току: 0,004% от диапазона 760 пА на 10мкА.
• Точность: <0,1% для полной шкалы.
• Rise time: от 10% до 90% менее, чем за 2 мкс (без нагрузки)
• Интервал управления: 20 мкс

Измерение тока:

• Диапазон: 7 диапазонов от ±10 мкА до ±400 мА (автовыбор)
• Точность: 0,004% от диапазона
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Измерение потенциала:

• Диапазон: ±2.5В, ±5В, ±10В, ±10В с подстройкой
• Точность: 0,0015% от диапазона (до 75 мкВ)
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Электрометр:

• Вход: 3 входа измерения потенциала
• Входной импеданс: >1 ТОм, при емкости < 20 пФ
• Bias current: <5 пА

Дополнительные входы/выходы:

• 2 аналоговых входа (16 бит, ±2.5В, ±5В, ±10В)
• 1 аналоговый выход (±10В)
• 1 TTL триггер выход
• 1 TTL триггер вход

Общее:

• Размеры: 435 x 335 x 95 мм
• Вес: 8 кг
• Питание: 85-264 В, 47-440 Гц
• Требования к компьютеру: Pentium 4, Windows 2000/XP/Vista

Дополнения по запросу:

EIS:

• Частоты от 10 мкГц до 1 МГц
• Амплитуда 1mVpp – 1Vpp (0,1% - 50% текущего динамического диапазона)

Измерение малых токов:

Контроль ячейки:

• Максимальный ток: ±100 мА
• Разрешение по току: 0,004% от 76 фА – 1 нА
• Точность по току: 1 нА - <1%, 10 нА - <0,5%, остальные - <0,1%

Измерение тока:

• Диапазоны ±1нА, ±10нА, ±100нА, ±1мкА
• Точность: 0,004% от диапазона 76,3 фА
• Точность по току: 1 нА - <1%, 10 нА - <0,5%, остальные - <0,1%

Электрометр:

• Импеданс 100 ГОм параллельно с 1пФ
• Bias current: 60 фА (не более 150фА при 25oC)
• Полоса пропускания 1 МГц.

Расширитель диапазона на 4А:

• Максимальный ток до ±4А
• Диапазон потенциала ±10В на 4А
• Rise time: от 10% до 90%: Режим потенциала – 15 мкс, Гальванорежим – 100 мкс
• Точность потенциала (DC): <0,1% для полной шкалы
• Точность тока (DC): <0,2% для полной шкалы
• Электрометр: Импеданс 10 ГОм

Модульный потенциостат VSP применим для реализации следующих методик:

Вольтаметрия:

• Open circuit voltage (OCV)
• Циклическая вольтаметрия
• Хроноамперометрия
• Хронопотенциометрия
• Расширенная циклическая вольтаметрия
• Потенциодинамика
• Гальванодинамика

Импульсные техники:

• DPV, DNPV, SWV, DPA, …

Коррозия:

• Линейная и циклическая поляризация
• Общая коррозия
• Питтинг
• ZRA…

Импеданс: PEIS, GEIS, SPEIS, SGEIS

PEM stack: PEIS, GEIS

Тестирование батареек и топливных элементов.
