VMP3 — многоканальный потенциостат

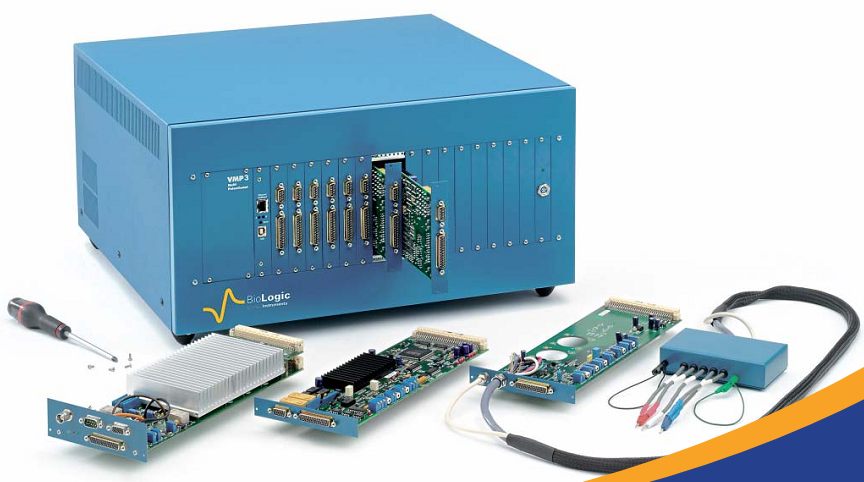

VMP3 – многоканальный потенциостат для исследовательских целей. Модульный корпус позволяет установить до 16 независимых каналов. Возможна комплектация прибора дополнительными модулями для измерения малых токов и импеданса, для работы с большими токами. Каждый канал VMP3 может подключаться к внешнему расширителю диапазона (Booster) на 2, 5, 10, 20 и 80А. Каждый канал переключается между режимами измерения тока и измерения напряжения за 10 мкс, что идеально для тестирования электрохимических источников тока.

Многоканальный потенциостат VMP3 управляется от компьютера через порт USB или Ethernet. При подключении через Ethernet прибор становится частью локальной сети, предоставляющей дистанционный доступ для пользователей. Удобен для одновременной работы с несколькими пользователями (например при обучении студентов). Каждый канал прибора имеет аналоговые входы и выходы для управления внешними устройствами – вращающиеся электроды, quartz crystalmicrobalance, … и для регистрации сигнала от внешних устройств.

Многоканальный потенциостат комплектуется программными пакетами EC-Lab и EC-Lab Express, поддерживающими более 45 методов. Возможно моделирование EIS алгоритмами Levenberg-Marcquardt или Simplex.

Общие параметры

• Ток от 1нА до 400 мА при разрешении 760 пА (76 фА при модификации под малые токи)
• Референсный электрод ±20 В
• Точность: 300 мкВ (до 5мкВ при задании узкого динамического диапазона)
• Интервал измерений 20 мкс
• Неограниченное время регистрации
• Одновременное измерение импеданса на WE и CE электродах.
• Режим N’Stat для экспериментов с несколькими рабочими электродами, одним RE и одним CE.

Дополнительно

• Измерение EIS от 10 мкГц до 1 МГц
• Измерение малых токов (1 нА)
• До 16 независимых каналов
• Встроенные киты на ±4А или ±8А
• Расширители диапазона до 2 - 80А

Применение прибора:

• Базовая электрохимия. Фундаментальные исследования в области электрохимии. Изучение свойств материалов, требующее высокой точности измерений. Исследование кинетики переноса электронов, химического состава и следовых количеств веществ. Высокая скорость сканирования позволяет изучать промежуточные компоненты химических реакций.
• Коррозия. Измерение малых токов позволяет изучать коррозионные химические реакции. Входное сопротивление в 100ГОм позволяет работать с медленными коррозионными реакциями и определять EIS на коррозионных покрытиях с высоким сопротивлением.
• Источники питания. Возможно применение прибора для тестирования топливных элементов, батареек, аккумуляторов, супер-конденсаторов и др. источников питания. Возможна независимая оценка состояния отдельных элементов в последовательной цепи.
• Сенсоры. Ионселективные электроды, амперометрические сенсоры, пленочные электроды требуют применения опции измерения малых токов. Для работы с сенсорами ДНК весьма полезной оказывается многоканальность. Дифференциальная и импульсная техника измерений + измерение импеданса идеально подходит для работы с биосенсорами.

EC-LabExpress – программное обеспечение, поддерживающее полный набор электрохимических методик (более 25 методов, включающих до 100 последовательностей). Программа проста и наглядна в использовании. Секция экспериментов позволяет быстро переключать методики. Время записи ограничено только объемом дискового пространства компьютера. Данные отображаются в виде графиков с настраиваемым внешним видом. Возможна одновременная регистрация данных и анализ ранее полученных.

EC-Lab - программное обеспечение, поддерживающее 45 электрохимических методик + редактор новых методик. Предоставляет больше возможностей, по сравнению с EC-Lab Express.

На заметку: Круг задач, решаемых с помощью данного полярографа, описан на этой странице. Кроме того, вы можете узнать детали у нашего консультанта.

Технические характеристики многоканального потенциостата VMP3:

Контроль ячейки

• Подключение: 2, 3, 4 или 5 контактов + земля
• Диапазон: 20В (от ±10 В до 0-20В)
• Максимальный ток: ±400 мА
• Разрешение по напряжению: 300 мкВ на диапазоне 20 В
• до 5 мкВ на диапазоне 200 мВ
• Разрешение по току: 0,004% от диапазона 760 пА на 10мкА.
• Точность: <0,1% для полной шкалы.
• Rise time: от 10% до 90% менее, чем за 2 мкс (без нагрузки)
• Интервал управления: 20 мкс

Измерение тока:

• Диапазон: 7 диапазонов от ±10 мкА до ±400 мА (автовыбор)
• Точность: 0,004% от диапазона
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Измерение потенциала:

• Диапазон: ±2.5В, ±5В, ±10В, ±10В с подстройкой
• Точность: 0,0015% от диапазона (до 75 мкВ)
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Электрометр:

• Вход: 3 входа измерения потенциала
• Входной импеданс: >1 ТОм, при емкости < 20 пФ
• Bias current: <5 пА

Дополнительные входы/выходы:

• 2 аналоговых входа (16 бит, ±2.5В, ±5В, ±10В)
• 1 аналоговый выход (±10В)
• 1 TTL триггер выход
• 1 TTL триггер вход

Общее:

• Размеры: 490 x 270 x 460 мм
• Питание: 85-264 В, 47-440 Гц
• Требования к компьютеру: Pentium 4, Windows 2000/XP/Vista

Дополнения по запросу:

EIS:

• Частоты от 10 мкГц до 1 МГц
• Амплитуда 1mVpp – 1Vpp (0,1% - 50% текущего динамического диапазона)

Измерение малых токов:

Контроль ячейки:

• Максимальный ток: ±100 мА
• Разрешение по току: 0,004% от 76 фА – 1 нА
• Точность по току: 1 нА - <1%, 10 нА - <0,5%, остальные - <0,1%

Измерение тока:

• Диапазоны ±1нА, ±10нА, ±100нА, ±1мкА
• Точность: 0,004% от диапазона 76,3 фА
• Точность по току: 1 нА - <1%, 10 нА - <0,5%, остальные - <0,1%

Электрометр:

• Импеданс 100 ГОм параллельно с 1пФ
• Bias current: 60 фА (не более 150фА при 25oC)
• Полоса пропускания 1 МГц.

Расширители диапазона на 4А или 8А:

• Максимальный ток до ±4А ±8А
• Диапазон потенциала ±10В
• Rise time: от 10% до 90%: Режим потенциала – 15 мкс(4А), 20 мкс(8А), Гальванорежим – 100 мкс
• Точность потенциала (DC): <0,1% для полной шкалы
• Точность тока (DC): <0,2% для полной шкалы

Электрометр:

• Импеданс 10 ГОм
• Полоса пропускания 1 МГц

Многоканальный потенциостат VMP3 применим для реализации следующих методик:

Вольтаметрия:

• Open circuit voltage (OCV)
• Циклическая вольтаметрия
• Хроноамперометрия
• Хронопотенциометрия
• Расширенная циклическая вольтаметрия
• Потенциодинамика
• Гальванодинамика

Импульсные техники:

• DPV, DNPV, SWV, DPA, …

Коррозия:

• Линейная и циклическая поляризация
• Общая коррозия
• Питтинг
• ZRA

Импеданс: PEIS, GEIS, SPEIS, SGEIS

PEM stack: PEIS, GEIS

Тестирование батареек и топливных элементов.
