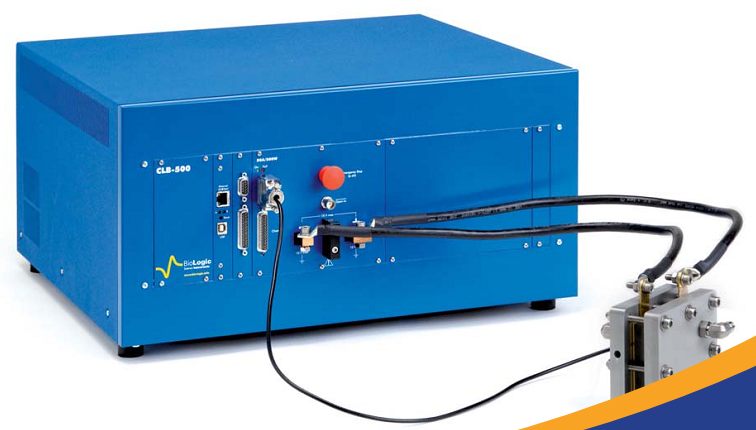

CLB-500 — нагрузка для полярографа

CLB-500 – блок управляемой нагрузки для изучения динамических процессов в топливных элементах, фотоэлементах и других возобновляемых источниках тока. Прибор совмещает в одном корпусе электронную нагрузку с потенциостатом, поддерживающим измерение EIS.

Мощность электронной нагрузки составляет 500 Вт (50А при 10В). Доступно 2 варианта конфигурации: отдельная управляемая CLB-500 или внешняя нагрузка LB-500. Внешняя нагрузка управляется и может быть совместима с другими потенциостатами от BioLogic: SP-150, VSP, VMP2, VMP3.

Подключение к компьютеру производится через порт USB или Ethernet. При подключении через Ethernet прибор становится частью локальной сети, предоставляющей дистанционный доступ для пользователей. Удобен для одновременной работы с несколькими пользователями (например при обучении студентов). CLB-500 можно подключать и отключать от других приборов без отключения питания (горячее подключение).

Измерение EIS возможно 5 различными методами.

Программное обеспечение EC-Lab поддерживает более 50 методов работы, а также редактор собственных методик и разнообразные инструменты математического анализа полученных данных.

Общие характеристики CLB-500:

• Нагрузка до 500 Вт (50А при 10В)
• Два диапазона токов: 50А и 5А
• Встроенная плата потенциостата / гальваностата
• Подстройка референсного напряжения ±10В
• Измерение EIS в диапазоне от 10 мкГц до 10 КГц
• Программная поддержка 50 методик
• Возможность отключения нагрузки и работы инструмента как классического потенциостата/гальваностата

Топливные, солнечные и фотогальванические элементы

CLB-500 и LB-500 идеально подходят для экспериментов с батарейками и топливными элементами. Функция EIS позволяет проводить тесты старения топливных ячеек и фотогальванических элементов. Широкий диапазон токов позволяет работать с наборами последовательно соединенных элементов.

На заметку: Познакомиться со всем ассортиментом полярографов вы можете на данной страничке. При необходимости купить полярограф, уточняйте его возможности у наших консультантов.

Технические характеристики нагрузки для полярографа CLB-500:

Контроль ячейки

• Подключение: 2, 3, 4 или 5 контактов + земля
• Диапазон: ±10 В (от ±10В до 0-20В)
• Максимальный ток: ±400 мА
• Разрешение по напряжению: 300 мкВ на диапазоне 20 В
• до 5 мкВ на диапазоне 200 мВ
• Разрешение по току: 0,004% от диапазона.
• Точность: <0,1% для полной шкалы.
• Rise time: от 10% до 90% менее, чем за 2 мкс (без нагрузки)
• Интервал управления: 20 мкс

Измерение тока:

• Диапазон: 7 диапазонов от ±10 мкА до ±400 мА
• Точность: 0,004% от диапазона
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Измерение потенциала:

• Диапазон: ±2.5В, ±5В, ±10В, ±10В с подстройкой
• Точность: 0,0015% от диапазона (до 75 мкВ)
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Электрометр:

• Вход: 3 входа измерения потенциала
• Входной импеданс: >1 ТОм, при емкости < 20 пФ
• Bias current: <5 пА

Дополнительные входы/выходы:

• 2 аналоговых входа (±2.5В, ±5В, ±10В)
• 1 аналоговый выход (±10В)
• 1 TTL триггер выход
• 1 TTL триггер вход

Общее:

• Размеры: 260 x 495 x 465 мм
• Вес: 23 кг
• Питание: 85-264 В, 47-440 Гц

Нагрузка:

• Подключение 5 контактами
• Диапазон 10В
• Максимальный ток 50А при 10В
• Время нарастания < 3 мс
• Точность измерения: <0,5% для полной шкалы
• Токовый шум: <0,05% для полной шкалы
• Электрометр:
• 3 входа измерения потенциала
• Входное сопротивление 10Гом

EIS

• Диапазон от 10мкГц до 10КГц
• Амплитуда 1mVpp – 1Vpp (0,1-50% от диапазона тока)
• Точность: 2% при 2oC

CLB-500 применим для реализации следующих методик:

Вольтаметрические: DCV, CV, CVA, CA, CP, SV

Спектроскопия импеданса: GEIS, PEIS, SGEIS, SPEIS

Дизайнер методик: Modular potentio, Modular galvano, Loop, Trigger in/out, Wait

Тестирование батареек и топливных элементов: GCPL (от 1 до 5), CLD, CPW, APGC

Коррозия: Линейная и циклическая поляризация, общая коррозия, питтинг, ZRA, ZVC
