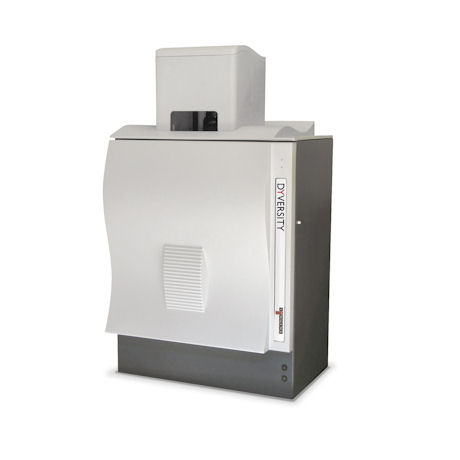

Dyversity - система высокого разрешения для 2D гель-документирования

Dyversity предназначена для быстрой генерации изображений 2D белковых гелей. Эта система обладает высоким разрешением и имеет 16-битную CCD фотокамеру внутри управляемого компьютером затемненного пространства. Данная фотокамера позволяет наилучшим образом разделять изображения белковых пятен самой высокой плотности и может захватывать слабые пятна, гарантируя точность отображения сравнимую со многими дорогими системами лазерного сканирования.

Универсальная система Dyversity имеет моторизованный предметный столик, моторизованный объектив и может быть укомплектована разнообразными фильтрами, УФ и опциями видимой подсветки, делая возможным документирование любых коммерческих белковых красителей, включая Coomassie Blue, серебряный краситель, SYPRO® Ruby, Pro-Q® Diamond, Deep Purple™. С использованием дополнительного модуля подсветки, также возможно документировать гели, окрашенные с помощью Cy2, Cy3 и Cy5. Высококачественные 2D гель изображения, полученные с помощью Dyversity могут быть легко загружены для быстрого анализа в специализированную программу Dymension.

Преимущества Dyversity

Скорость

Использование CCD системы (в отличие от лазерного сканирования) для захвата изображений 2D гелей отличается значительно большей скоростью. Это означает более быстрое осуществление действий, в особенности если необходимо обработать большое число образцов гелей.

Качество изображения

Вы получаете высококачественные изображения. 16-битная камера также обеспечивает весьма широкий динамический диапазон, который увеличивает точность квантификации. Одновременный захват всего геля с использованием системы Dyversity означает отсутствие необходимости стыковки изображений.

Высокая чувствительность

Сенсоры фотокамеры имеют исключительно высокую чувствительность к свету. Благодаря подобной сверхчувствительности пользователь может различить уровни вплоть до фемтограммов, что часто встречается при низком относительном содержании белков.

Универсальность

Хотя Dyversity — это преимущественно система захвата изображений 2D гелей, она может также использоваться для работы с другими типами проб. С помощью Dyversity возможно обрабатывать флуоресцентные гели, хемилюминесцентные пятна и цветные флуоресцентные пробы. Это делает данную систему универсальной лабораторной станцией.

Сложное формирование изображения

С использованием модуля подсветки краев Dyversity становится идеальной для захвата изображений сложного типа проб, таких как DIGE гели. Модуль подсветки краев специально спроектирован, чтобы давать свет в очень узком диапазоне длин волн, обеспечивая максимальное выявление красителя при минимальной наводке.

Технические характеристики системы Dyversity:

Принадлежности

Синий трансиллюминатор

Синий трансиллюминатор — безопасный источник света, который в отличии от УФ не причиняет вреда пользователю. Данный трансиллюминатор заменяет УФ трансиллюминатор во всех приборах. Список красителей, которые могут использоваться с этим трансиллюминатором, можно найти в базе данных Syngene.

Epi УФ

Модуль Epi УФ может быть приспособлен к затемненному пространству Dyversity (для систем, произведенных после Июля 2010). Данный модуль устанавливается поверх стандартного модуля светодиодной белой подсветки, присутствующего во всех системах Dyversity. Модуль Epi УФ выдает излучение одной из следующих длин волн: 254нм, 302нм или 365нм. Список красителей, которые могут использоваться с Epi УФ модулем, можно найти в базе данных Syngene.

Световые модули

Для увеличения возможностей использования Dyversity служат светодиодные модули, дающие красную, зеленую, синюю и ИК подсветку.

Используя данную систему подсветки, пользователь может самостоятельно решить какой длины волны необходим свет для решения текущих задач. Модули подсветки излучают на определенной длине волны и представляют собой светодиоды в сочетании со специализированным фильтром. Каждый из модулей обладает функцией “plug and play”. Будучи укрепленным на подставке, модуль опознается системой Dyversity — его тип и частота излучения сразу же учитываются системой.

С каждой стороны затемненного пространства может быть установлено до 4 модулей. Могут быть использованы одинаковые модули для увеличения интенсивности определенной подсветки или сочетание различных модулей. Обычно одинаковые модули устанавливаются парами, по одному с каждой стороны.

Модуль подсветки краев

Для наилучшего освещения 2D гелей применяется модуль подсветки краев. При использовании этого устройства гели помещаются между слегка флуоресцирующими стеклянными пластинами и свет, через оптоволоконный кабель, проходит через края геля. Внутри модуля подсветки краев находятся 3 мощных светодиодных источника (красный, зеленый, синий), каждый из них имеет соответствующий фильтр, сконфигурированный для использования с цианиновыми красителями (Cy2, Cy3, Cy5). Модуль подсветки краев идеален для освещения светом одной длины волны, но особенно он полезен для работы с DIGE гелями, где требуется 3 световых канала. При использовании в сочетании с правильно подобранным эмиссионным фильтром, флуоресценция от каждого красителя может быть видна с минимальным «перекрытием».

УФ трансиллюминатор

Доступно излучение нескольких длин волн и разные размеры фильтров.

Преобразователь белого света

Преобразователи белого света используются для преобразования УФ или синего света в белый при наблюдении видимых пятен геля.

Принтер

К Dyversity может быть подключен любой Windows-совместимый принтер. Рекомендуется термо-графический принтер A6 формата, такой как Sony или Mitsubishi. Подобные USB принтеры легко опознаются системой и требуют минимум настроек. С их помощью можно получать менее, чем за 5 сек копии изображений на глянцевой термобумаге фотографического качества.
