PicoTweezers — оптическая пинцетная система с видеоопределением силы
Вы можете ознакомиться с характеристиками и купить товар "Ionovation PicoTweezers" по выгодной цене, которую следует уточнить, сделав запрос.
Улавливайте и манипулируйте молекулами, частицами или клетками и измеряйте их силы с разрешением до пН.

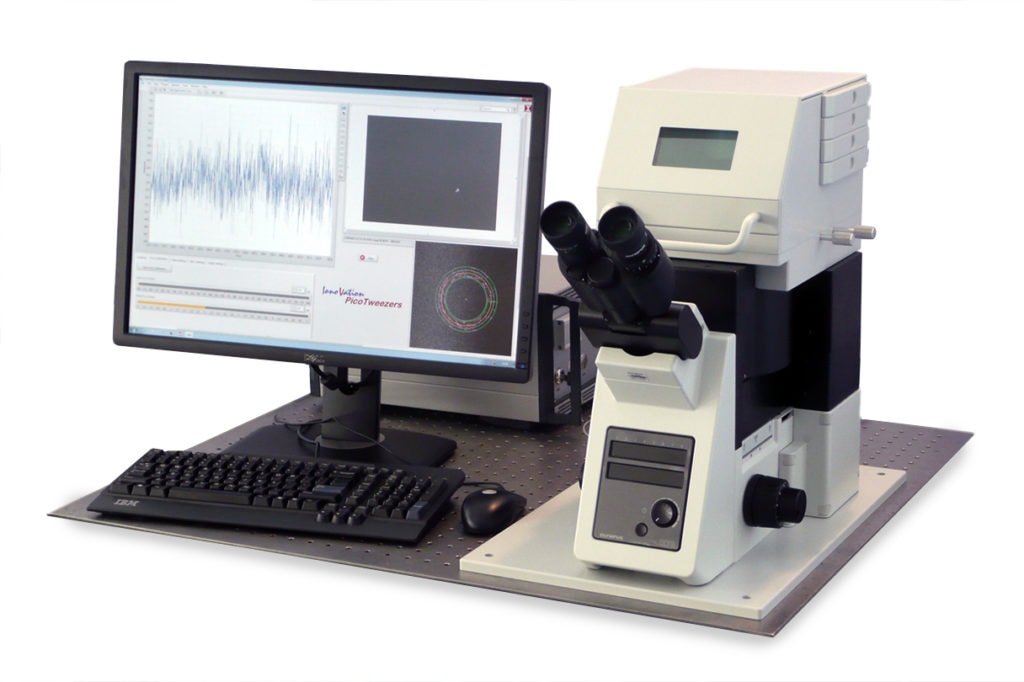

Система PicoTweezers — это высокопроизводительный прибор для силовой спектроскопии с одной или двумя ловушками на основе видео, имеющий решающие преимущества перед обычными оптическими пинцетными системами с квадрантным фотодиодом для определения положения. В системе PicoTweezers вся система регистрации силы и управления лазерным лучом расположена под ловушечной линзой и внутри верхней площадки двухъярусной платформы микроскопа Olympus, образуя чрезвычайно компактный и надежный прибор.
Благодаря отсутствию классического модуля определения силы с конденсорной линзой, расположенной вплотную к объективу ловушки, PicoTweezers с его архитектурой открытого пространства обеспечивает непревзойденное свободное пространство над оптической ловушкой. Это открытое рабочее пространство позволяет выбирать из широкого спектра стандартных носителей образцов, от чашек Петри, предметных стекол микроскопа и стандартных микротитровальных планшетов до микрофлюидических картриджей для образцов без ограничений по размеру или высоте.

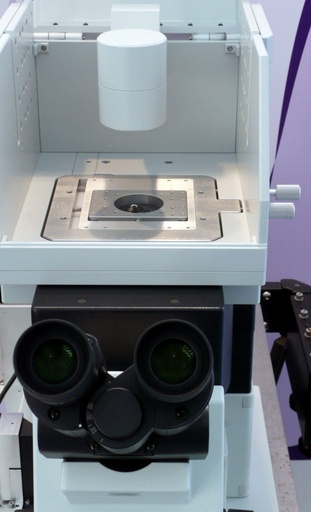

Пространство вокруг оптической ловушки закрыто прочным корпусом микроскопа, служащим экраном Фарадея, и оснащено компонентами лазерной безопасности, ИК-блокирующим смотровым окном и боковыми отверстиями для легкого доступа к камере для образцов.
Благодаря отсутствию модуля определения силы над оптической ловушкой, который всегда подвержен смещениям и внесению вибраций в эксперименты, система PicoTweezers является высокопрочным и чувствительным прибором, требующим только одной процедуры оптической юстировки при установке.
Система PicoTweezers представляет собой модульную систему, которую вы можете компоновать индивидуально в соответствии с вашими потребностями и экспериментальными требованиями, или использовать эти модули в качестве модернизации существующих оптических пинцетов или микроскопических систем.
|
Модуль микроскопа |
Olympus IX73 Двухъярусная микроскопическая платформа с наклоняемым бинокулярным тубусом, ИК-защитным фильтром и адаптером для камеры - Нижняя палуба: Свободна для различных модулей: Может быть легко оснащен флуоресценцией, STED, CLS или комбинационным рассеянием света. - Верхняя палуба: Палуба Ionovation PicoTweezers: Вмещает модули захвата и обнаружения силы Объектив - Рабочее расстояние: 0,28 мм; NA 1,2; Коррекция по покровному стеклу: 0,13 - 0,21 мм
Защитный ИК-корпус микроскопа с управляемой подсветкой - Корпус с защитным затвором для лазера и ИК-блокирующим смотровым окном - Боковые отверстия для легкого доступа к носителю образца во время экспериментов
Обзор системы цветных камер - Разрешение 2056 x 1542 пикселей, 57 Гц - ИК-фильтрация безопасности
Станция передачи данных и электроника - Специфический для системы, предварительно сконфигурированный для LabView ПК с ОС Windows, монитором, клавиатурой и мышью - Набор программного обеспечения PicoTweezers с программируемым интерфейсом LabView™ - Полное программное управление освещением, интенсивностью лазера, захватом, нано- и микропозиционированием |
|
Модернизация объектива |
Индивидуальный ИК-усиленный 60-кратный объектив U Plan S Apo с водной иммерсией - Увеличение пропускания на 50% при 1064 нм по сравнению со стандартным 60-кратным объективом U Plan S Apo - Увеличение на 50% максимальной силы захвата и жесткости ловушки |
|
Микроскоп Модуль 2 |
Индивидуальный модуль на основе технических характеристик платформ микроскопов Zeiss, Nikon или Leica в соответствии с требованиями |
|
Модуль Отлова 1 |
1 Вт 1064 нм Неполяризованный волоконный лазер TEM00 cw с M2 < 1,2 - Одномодовый оптоволоконный интерфейс Pigtail и расширитель луча - Стабилизированный источник питания и контроллер с колебаниями выходной мощности < 1% - Сопряжение дикроического луча с оптическим трактом микроскопа - Выходная мощность лазера регулируется в диапазоне от 1 до 100% с шагом 1%
Генерация одиночной стационарной оптической ловушки - Ловушку можно включать и выключать как с помощью программного обеспечения, так и вручную - Максимальная сила захвата до 300 пН при жесткости ловушки до 0,35 пН/нм для полистироловой бусины размером 2 мкм в воде - Дрейф положения ловушки < 0,4 нм за 2 минуты |
|
Лазерная модернизация 2 Вт
Модернизация для |
2 Вт 1064 нм Неполяризованный волоконный лазер TEM00 cw с M2 < 1,2
Обеспечивает максимальную силу захвата до 600 пН при жесткости ловушки до 0,7 пН/нм для полистироловой бусины размером 2 мкм в воде |
|
Лазерная модернизация 10 Вт
Модернизация для |
10 Вт 1064 нм линейно поляризованный волоконный лазер TEM00 cw с M2 < 1,1 - Адаптированный расширитель луча - Стабилизированный источник питания и контроллер с колебаниями выходной мощности < 0,2%
Обеспечивает максимальную силу захвата до 3000 пН при жесткости ловушки до 3,5 пН/нм для полистироловой бусины размером 2 мкм в воде |
|
Модуль отлова 2 |
2 Вт 1064 нм линейно поляризованный волоконный лазер TEM00 cw с M2 < 1,2 - Одномодовый оптоволоконный интерфейс Pigtail и расширитель луча - Стабилизированный источник питания и контроллер с колебаниями выходной мощности < 1% - Сопряжение дикроического луча с оптическим трактом микроскопа - Выходная мощность лазера регулируется в диапазоне от 1 до 100% с шагом 1%
Генерация одной стационарной оптической ловушки и второй, подвижной оптической ловушки - Обе ловушки могут быть независимо включены и выключены как с помощью программного обеспечения, так и вручную - Распределение интенсивности лазерного излучения для обеих ловушек, от 0:100 до 100:0 с шагом 5% - При распределении мощности 50:50:Максимальная сила захвата до 300 пН при жесткости ловушки до 0,35 пН/нм - Дрейф положения стационарной ловушки < 0,4 нм за 2 минуты - Вторая ловушка полностью подвижна и управляема в латеральном диапазоне (XY) 60 x 60 мкм - Абсолютное разрешение бокового положения при частоте 100 Гц с замкнутым контролем положения второй ловушки составляет 2 нм; - Дрейф положения подвижной ловушки составляет < 0,6 нм за 2 минуты |
|
Лазерная модернизация 10 Вт
Модернизация для |
10 Вт 1064 нм линейно поляризованный волоконный лазер TEM00 cw с M2 < 1,1 - Адаптированный расширитель луча - Стабилизированный источник питания и контроллер с колебаниями выходной мощности < 0,2%
При распределении мощности 50:50:Максимальная сила захвата до 1500 пН при жесткости ловушки до 1,7 пН/нм для |
|
Модуль нанопозиционирования
Дополнительный модуль, рекомендуемый для измерения силы |
Высокоточная XYZ-платформа с пьезоуправлением - Боковой диапазон 100 x 100 мкм с замкнутым циклом управления положением и разрешением 1 нм - Осевой диапазон 20 мкм с замкнутым циклом управления положением и разрешением 0,1 нм - Ход в открытом состоянии 130 x 130 x 25 мкм - Емкостные сенсорные элементы - Цифровой многоканальный пьезоконтроллер с USB и Ethernet соединением
Адаптерная плата для монтажа держателя образца |
|
Модернизация нанопозиционирования 1
Модернизация для увеличения дальности перемещения |
Высокоточная XYZ-платформа с пьезоуправлением - Боковой диапазон 200 x 200 мкм с управлением положением по замкнутому циклу и разрешением 2 нм - Перемещение в открытом состоянии 250 x 250 x 25 мкм |
|
Модернизация нанопозиционирования 2
Модернизация для увеличения дальности перемещения |
Высокоточная XYZ-платформа с пьезоуправлением - Боковой и осевой диапазон 300 x 300 x 300 мкм с управлением положением по замкнутому циклу и разрешением 2 нм - Перемещение в открытом состоянии 340 x 340 x 340 мкм |
|
Индивидуальный модуль нанопозиционирования |
Технические характеристики в соответствии с требованиями |
|
Модуль микропозиционирования с пьезоуправлением
Дополнительный модуль, отдельный или дополнительный для нанопозиционирования |
Ультразвуковая пьезомоторная прецизионная XY-платформа с управлением от ультразвукового пьезомотора - Диапазон перемещения 25 x 25 мм - Инкрементное перемещение 0,3 мкм - Разрешение сенсора 0,1 мкм - Самоблокировка и отсутствие выделения тепла во время отдыха - Бесшумный пьезомоторный привод - Цифровой контроллер ультразвукового пьезомотора с USB и Ethernet соединением |
|
Индивидуальный Модуль микропозиционирования |
Технические характеристики в соответствии с требованиями |
|
Модуль измерения силы
Дополнительный модуль, рекомендуется модуль нано- или микропозиционирования |
Обнаружение частиц на основе видео для надежного измерения 3D-силы в реальном времени - Архитектура открытого пространства: Больше не требуется модуль обнаружения над объектом отлова! - Свободное пространство шириной не менее 212 мм, глубиной 264 мм и высотой 75 мм над оптической ловушкой - Отсутствие пространственных ограничений для носителей образцов - Совместим с чашками Петри, предметными стеклами микроскопов и стандартными планшетами Микротитера - Модуль камеры для обнаружения силы в реальном времени с частотой 400 Гц - Обнаружение силы с помощью отслеживания частиц в стационарной оптической ловушке - Не требуется выравнивание или перенастройка детектора - Простая процедура калибровки силы - Процедуры измерения с поддержкой сценариев - Измерения с помощью силового зажима - Отличная долгосрочная стабильность, дрейф силы < 0,7 пН за 2 минуты, когда жесткость ловушки составляет 0,35 пН/нм или менее - Разрешение силы 0,4 пН при 400 Гц и 0,1 пН при 25 Гц, когда жесткость ловушки составляет 0,35 пН/нм или менее - Освещение для обнаружения силы в диапазоне длин волн от 820 до 880 нм - Отсутствие перекрестных помех между обнаружением силы и флуоресценцией, STED, CLS или комбинационным рассеянием света |
|
Формирователь луча
Обновление для модуля измерения силы |
Задействуемый формирователь луча для улучшенных измерений силы на отражающих оптических интерфейсах - Формирует профиль лазерного луча для подавления обратно отраженного и рассеянного света - Позволяет проводить измерения осевой силы без помех вблизи слабоотражающих поверхностей - Увеличивает жесткость осевого захвата на 40 % |
Существует широкая область применения системы PicoTweezers, включающая исследование одиночных молекул и моторных белков, взаимодействий рецептор-лиганд, внутримолекулярной эластичности, сворачивания и разворачивания белков, а также контролируемых нанопоровых транслокаций. С помощью системы возможно детально изучить явления эластичности полимеров или растяжения ДНК. Ловить отдельные частицы внутри живых клеток или анализировать взаимодействия на искусственных или естественных мембранах, таких как поверхности клеток. И последнее, но не менее важное: измерение броуновского движения микроскопических частиц в различных средах, отслеживание частиц и реологические исследования (например, внутри микрофлюидных устройств) — вот лишь некоторые из многих дальнейших применений.
Товар "Ionovation PicoTweezers" использовался в следующих исследованиях:
Controlled Translocation of DNA Through Nanopores in Carbon Nano-, Silicon-Nitride- and Lipid-Coated Membranes.
A. Sischka, L. Galla, A.J. Meyer, A. Spiering, S. Knust, M. Mayer, A.R. Hall, A. Beyer, P. Reimann, A. Gölzhäuser, and D. Anselmetti
Analyst, 140, 4843 (2015)
Rational Design of a Cytotoxic Dinuclear Cu-2 Complex That Binds by Molecular Recognition at Two Neighboring Phosphates of the DNA Backbone.
T. Jany, A. Moreth, C. Gruschka, A. Sischka, A. Spiering, M. Dieding, Y. Wang, S. Haji Samo, A. Stammler, H. Boegge, G. Fischer von Mollard, D. Anselmetti, and T. Glaser
Inorganic Chemistry, 54, 2679 (2015)
Hydrodynamic Slip on DNA Observed by Optical Tweezers-Controlled Translocation Experiments with Solid-State and Lipid-Coated Nanopores.
L. Galla, A.J. Meyer, A. Spiering, A. Sischka, M. Mayer, A.R. Hall, P. Reimann, and D. Anselmetti
Nano Letters, 14, 4176 (2014)
Video-Based and Interference-Free Axial Force Detection and Analysis for Optical Tweezers.
S. Knust, A. Spiering, H. Vieker, A. Beyer, A. Gölzhäuser, K. Tönsing, A. Sischka, and D. Anselmetti
Review of Scientific Instruments, 83, 103704 (2012)
