Двухэмиссионный делитель изображения TwinCam

TwinCam дает возможность подключить к микроскопу две камеры с возможностью получать изображения в двух длинах волн от одного порта микроскопа.

Ключевые преимущества:

• Выбор увеличения
• Легкое выравнивание и фокусировка
• Быстрая взаимозаменяемость кубов
• Имеющиеся выходные порты — 0,6X, 1X, 1,3X, 1,5X, 2X

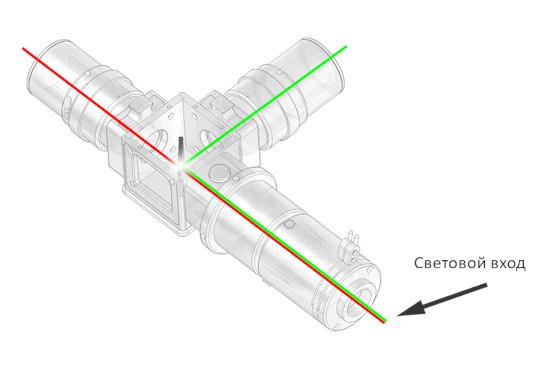

TwinCam позволяет двум камерам присоединиться к одному порту микроскопа с по-пиксельным выравниванием. Для базового модуля может быть приспособлен один из стандартных кубических фильтров, позволяющий распределить свет на основе длины волны, поляризационного состояния либо фокальной глубины. Каждый куб имеет тонкую механическую X-Y подстройку для наложения пикселей или взвешенного смещения изображения. На входе данного инструмента имеется вариабельная прямоугольная апертура, позволяющая ограничивать размер изображения на сенсоре на обоих детекторах. Каждый порт может быть приспособлен для оптики с различным увеличением чтобы соответствовать всем популярным размерам сенсоров и широкому разнообразию полей зрения. Так как внутренняя оптика имеет коррекцию на бесконечность, ручной либо моторизованный переключатель фильтров может также быть приспособлен на входной и выходной порт.

Основные особенности TwinCam

• разработана для обеспечения качества со сверхвысоким разрешением;
• 2 камеры на 1 порту микроскопа;
• большой формат матрицы sCMOS.

Благодаря специально разработанной оптике Cairn TwinCam обеспечивает превосходное качество изображения на больших сенсорах камер формата sCMOS. TwinCam, двухэмиссионный делитель изображения, позволяет распределять свет на два неограниченных изображения на основе длины волны, состояния поляризации или фокусной глубины.

Единый, быстро заменяемый куб Cairn имеет точную механическую регулировку x-y для наложения пикселей или преднамеренного смещения изображения. Вход TwinCam также имеет переменную прямоугольную диафрагму, позволяющую использовать режим crop-сенсора на обоих детекторах.

В TwinCam от Cairn используется собственная конструкция объектива для поддержки более крупных сенсоров научных CMOS и некоторых EMCCD камер. Приборы имеют соответственно большую апертуру и лучшую коррекцию, что обеспечивает улучшенную работу со всеми датчиками.

Драйверы устройств включены в большинство коммерческих пакетов визуализации для помощи в регистрации и обеспечения возможности наложения флуоресценции в реальном времени и в автономном режиме с двух камер. Простая и доступная конструкция делает TwinCam отличной платформой для альтернативных приложений, таких как получение изображений с двойной поляризацией или одновременное получение изображений с высокой скоростью и высоким разрешением за счет использования по-разному оптимизированных камер.

Высокоскоростная широкопольная флуоресцентная визуализация с помощью TwinCam

Усовершенствованные объективы, источники света, камеры и оптические фильтры сделали высокоскоростную и продолжительную флуоресцентную съемку живых клеток доступной и недорогой для большего числа исследовательских групп.  Измерение мембранного потенциала с помощью вольтамперометрических красителей по-прежнему требует специальных знаний и оборудования (которое мы с удовольствием предоставляем), но визуализация кальция и быстрые морфологические исследования при нескольких длинах волн могут быть достигнуты с помощью относительно недорогого оборудования и программного обеспечения (например, используя TwinCam), а также с помощью простых экспериментальных протоколов.

Мы можем помочь сконфигурировать системы на новых или существующих инвертированных и вертикальных микроскопах, посоветовать все компоненты и предоставить вам оборудование столько, сколько вам нужно.  Системы можно наращивать со временем и улучшать функциональность в соответствии с вашими научными требованиями и бюджетом.

Технические особенности и преимущества двухэмиссионного делителя изображения TwinCam

• Компактный дизайн со встроенными входными и выходными портами C-mount в стандартной комплектации (F и T mount по запросу).
• Поддержка датчиков с диагональю до 32 мм (режим полного поля и режим разделения).
• Используется полное разрешение камеры.
• AR-покрытия от 425 нм до 875 нм на всех оптических поверхностях.
• Собственная оптика диаметром 40 мм.
• Простые и точные элементы управления для регистрации изображений.
• Магнитное крепление куба для улучшенной регистрации.
• Сменные фильтры / дихроичные держатели.
• Диаметр эмиссионного фильтра — 25 мм.
• Рекомендуемые размеры дихроичного фильтра - 26x38x2 мм (лямбда/2 плоскость).
• Угловые и плоские вспомогательные держатели для 25-мм ND-фильтров и объективов хроматической коррекции (1 дюйм по запросу).
• Доступно увеличение 1х 1,3х и 1,7х.
• Дополнительный комплект для поляризационного расщепления, включающий кубик лучевого расщепителя и вращающийся поляризатор.
• Полностью регулируемая прямоугольная маска с фиксированным или переменным центром для разграничения области интереса.
• Улучшенные зажимы камеры для повышения жесткости.

TwinCam поставляется со сменными выходными зажимами C-mount / F-mount / T-mount

С данным устройством возможна поставка любых камер лидирующих производителей.

Двухэмиссионный делитель изображения TwinCam может быть использован в следующих приложениях:

• резонансный перенос энергии Фёрстера (FRET);
• ратометрическая визуализация кальция, напряжения и pH;
• одновременная визуализация с помощью нескольких флуоресцентных зондов;
• поляризационные исследования (анизотропия);
• одновременный фазовый контраст / ДИК и флуоресценция;
• одновременная визуализация глубины с несколькими Z;
• флуоресценция с полным внутренним отражением (TIRF);
• конфокальный вращающийся диск;
• микроскопия с освещением в одной плоскости (SPIM);
• 3D сверхразрешение PALM/STORM (с использованием цилиндрических линз);
• одновременная высокая скорость и высокое разрешение.
