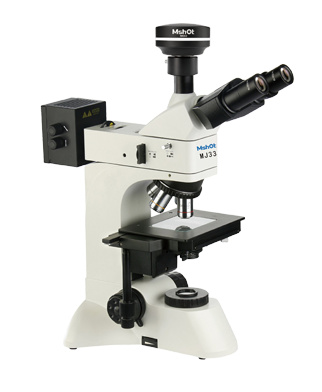

Металлургический микроскоп MJ33 для наблюдения в светлом и темном поле

Металлургический микроскоп Mshot MJ33 — это прибор, используемый для промышленного контроля, оснащенный объективами светлого и темного поля, широкоугольным окуляром и поляризационным наблюдательным устройством. В системе отраженного и проходящего освещения используется подсветка Кохлера с четким полем зрения. Он может быть использован для наблюдения полупроводниковых кремниевых пластин, ЖК-подложек, печатных плат и других видов порошковых твердых прозрачных или непрозрачных промышленных образцов и их испытаний. Этот металлургический микроскоп является идеальным инструментом для исследований в области биологии, металлургии, минералогии, точного машиностроения, электронной техники и т. д.

Оптическая система с коррекцией на бесконечность и объективы

• Применяется оптическая система с коррекцией на бесконечность и модульная конструкция для дополнительных функций.
• План-объективы с большим рабочим расстоянием для светлого/темного поля обеспечивают широкое и четкое поле зрения.
• Окуляры с широким полем: 22 мм.

Расширение до DIC

Оптическая система с коррекцией на бесконечность позволяет расширить ее до функции DIC, обеспечивая дифференциальную интерференционную контрастную визуализацию.

Функция поляризации

Встроенный переключаемый поляризатор, анализатор с возможностью поворота на 360° предлагает больше методов наблюдения для металлических образцов.

Технические характеристики металлургического микроскопа Mshot MJ33

Окуляр: Широкое поле WF10X (полевое число ø22mm)

Объективы:

План ахроматические с коррекцией на бесконечность для яркого или темного поля с большим рабочим расстоянием (без покровного стекла).

• PL L5X/0,12 B. D (рабочее расстояние): 9,7 мм
• PL L10X/0,25 B. D (рабочее расстояние): 9,3 мм
• PL L20X/0,40 B. D (Рабочее расстояние): 7,2 мм
• PL L40X/0,60 B. D (Рабочее расстояние): 3,0 мм

Окулярный тубус: тринокулярный, наклонный 30°, (встроенный анализатор и свободное переключение)

Система эпи-освещения:

• 12В 50Вт галогенная лампа, яркость регулируется;
• встроенная полевая диафрагма, апертурная диафрагма и устройство переключения фильтров;
• анализатор и поляризатор выдвижного типа;
• желтый, синий, зеленый фильтр и матовое стекло.

Система фокусировки: коаксиальная система грубой/тонкой фокусировки, с регулировкой натяжения и ограничителем, минимальное деление тонкой фокусировки: 2 мкм.

Револьверная головка: на пять положений (фиксированный носовой наконечник с наклоном назад).

Столик:

• двухслойный механический подвижный столик (размер: 210мм х 140мм, диапазон перемещения: 75мм х 50мм);
• стеклянная пластина 97x76 мм.

Система просвечивания:

• конденсор Аббе NA. 1,25 с регулировкой вверх и вниз;
• синий фильтр и матовое стекло;
• конденсор для освещения галогенной лампой (с полевой диафрагмой);
• 12 В 30 Вт галогенная лампа, яркость регулируется.

Адаптер: 1X адаптер C-mount
