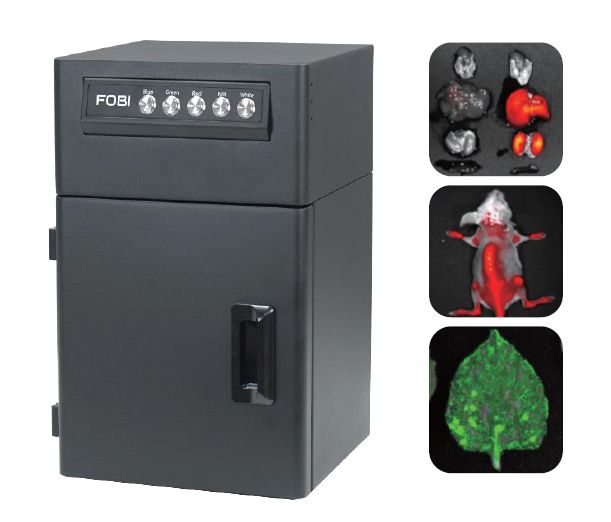

FOBI — система визуализации in vivo

FOBI — это устройство, которое позволяет получать изображения и анализировать флуоресцентные сигналы из тканей и организмов. Изображения различных флуоресцентных белков и красителей получаются с помощью 4 каналов, состоящих из синего, зеленого, красного и инфракрасного. Используя оптимизированный источник света, фильтр и цветную камеру для макросъемки, FOBI может получать интуитивно понятные и высококачественные изображения. Эта конфигурация четко различает фон и сигнал без дополнительного анализа, а также доступна в окне реального времени.

Особенности системы FOBI

Программа NEOimage, поставляемая с FOBI, легко анализирует флуоресцентные изображения, эффективно удаляя фоновое изображение, которое является самым большим препятствием для флуоресцентной визуализации и вызвано автофлуоресценцией и отраженным светом. Кроме того, равномерная интенсивность света светодиода позволяет измерять определенные количественные значения. FOBI имеет простую конструкцию, прост в использовании, быстр и надежен.

Интуитивно понятные данные о цвете

FOBI использует датчики цвета и оптимизированные фильтры для получения сигнала флуоресценции через живое окно без специального анализа. Живое окно позволяет интуитивно определить положение и интенсивность флуоресценции, а также получить данные изображения в том виде, в котором оно показано.

Быстрый

FOBI имеет быструю частоту кадров, позволяющую записывать видео. Благодаря высокой скорости видео можно быстро обрабатывать множество образцов и наблюдать, мгновенно реагируя на происходящее.

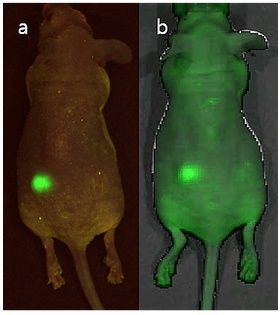

Рис. 1. Интуитивные данные

• a. Изображение, полученное с помощью датчика цвета FOBI.
• b. Изображение, полученное монохромным датчиком конкурента.

Простой

Конструкция FOBI проста и оптимальна для быстрой и легкой установки. Прибор легко перемещать, управлять и обслуживать.

Компактный размер

FOBI имеет компактные размеры (26 x 26 x 40 см), поэтому он идеально подходит для небольших помещений. Благодаря удобному размеру и портативности, его можно использовать для самых разных целей.

Рис. 2. Структура FOBI

Простота в использовании

Аппаратное и программное обеспечение удобны для пользователя. Установка фильтров, управление экспозицией и получение изображений — все это просто и легко в использовании.

Многофункциональность

Можно применять большинство флуоресцентных белков и флуоресцентных материалов от GFP до ICG, используя четыре канала: синий, зеленый, красный и NIR. Поскольку можно визуализировать более одного флуоресцентного вещества, в одном образце можно наблюдать различные функции. Например, визуализация опухоли и лекарственного препарата может быть выполнена на одном и том же животном, чтобы можно было одновременно наблюдать таргетинг и опухолеобразование. Можно также объединить яркие изображения, чтобы локализовать флуоресценцию внутри животного.

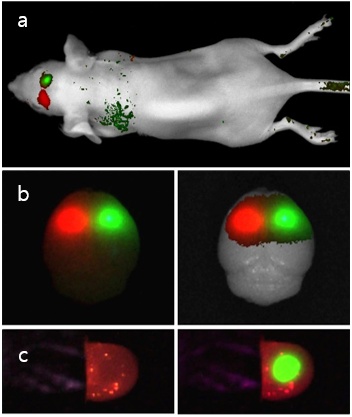

Рис. 3. Многофункциональная визуализация

a. Изображение In Vivo опухолевой клетки (зеленый) и стволовой клетки (красный) в одном и том же мозге. b. Изображение целого мозга. c. Изображение среза мозга.

Программное обеспечение - NEOimage

Специальное программное обеспечение NEOimage позволяет захватывать и анализировать флуоресцентные сигналы в очень интуитивно понятной и простой в использовании манере. Окно Live отображает флуоресцентное изображение в режиме реального времени. Оно помогает определить оптимальное время экспозиции и усиление. Живое окно флуоресценции помогает найти флуоресцентный сигнал и наблюдать за операционной сценой в режиме реального времени. Фон может быть удален с помощью простого метода. По завершении анализа появляется шкала, показывающая степень флуоресценции. Цвет может отображаться в монохроматическом, двухцветном или радужном диапазоне цветов. Вы также можете сравнивать и анализировать образцы с разным временем экспозиции, регулируя наибольшее и наименьшее значения шкалы.

FOBI2

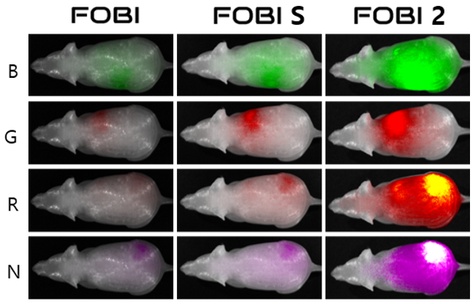

Усиленный флуоресцентный сигнал

Функциональность FOBI была улучшена. Чувствительность камеры улучшена примерно в 3 раза до 10 раз, а источник возбуждающего света также примерно в 10 раз сильнее, чем раньше. Кроме того, в FOBI 2 минимизированы помехи флуоресцентных изображений за счет изменения расположения источника света (угол освещения: от 67° до 45°). Также добавлена грелка для защиты экспериментальных организмов от переохлаждения.

Технические характеристики FOBI

Оптимизированные фильтры для визуализации In Vivo

FOBI использует оптимизированные фильтры для визуализации In Vivo. Флуоресцентная визуализация In Vivo должна быть способна удалить отраженный свет остального источника света и фоновый свет, возникающий из-за самофлуоресценции, существующей в биологических тканях. FOBI использует дифференцированные фильтры с флуоресцентным микроскопом, поскольку такой фоновый свет показывает различные картины при визуализации клеток с помощью флуоресцентного микроскопа.

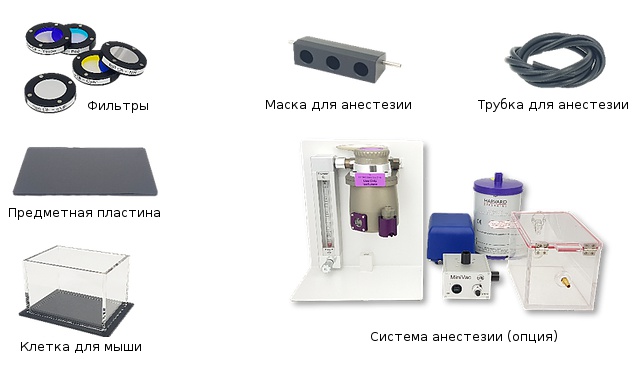

Аксессуары

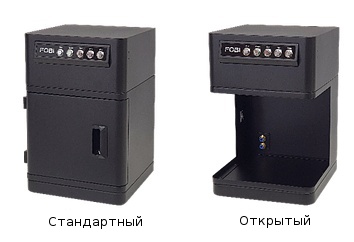

Тип продукта

Существует два типа FOBI. Один - стандартный тип, который делает снимок при закрытой дверце и блокировке внешнего света. Другой - открытый тип без дверей и стен справа и слева. Открытый тип FOBI может использоваться при большом объеме выборки, например, на кроликах и обезьянах, или при записи видео хирургической сцены.

Мини-система визуализации In Vivo

FluoroMini доступен в виде мини системы визуализации In Vivo. Опухоли, стволовые клетки, иммунные клетки, РДС и растения, могут применяться в различных областях. FluoroMini - это бескамерная мини-версия FOBI. Но если вам нужно изображение, вы можете использовать обычную камеру для получения изображения и анализа.

Области применения FOBI

• Данные изображения высокого качества
• Персональная система визуализации (Компактная, простая, экономически эффективная)
• In Vivo, Ex Vivo и In Vitro
• Мелкие животные и растения
• Опухолеобразование, отслеживание клеток, отслеживание лекарств и экспрессия генов

Визуализация опухолей

Стабильная линия клеток GFP может быть использована для подтверждения опухолеобразования. Созданная GFP-стабильная клеточная линия может быть визуализирована In Vitro с помощью FOBI. Посредством инъекции GFP клеток в подкожные ткани, пролиферация клеток может быть изображена в виде флуоресценции. Таким образом, можно получить изображения метастазов в другие ткани, в дополнение к количественной оценке и сравнению размеров опухоли.

С течением времени сила сигнала флуоресценции меняется, и время экспозиции камеры может меняться соответственно. Поскольку программа анализа NEOimage может количественно оценить изменения в зависимости от условий визуализации, таких как время экспозиции и усиление, она также может сравнивать и анализировать результаты образцов, находящихся в различных условиях.

Отслеживание клеток

Стволовые клетки или иммунные клетки с расширенными функциями для различных целей могут быть визуализированы внутри животного, чтобы определить их местоположение и жизнеспособность. Стволовые и иммунные клетки трудно пометить флуоресцентными генами. Поэтому клетки могут быть окрашены флуоресцентными реагентами различными способами.

Стволовые и иммунные клетки, окрашенные флуоресцентным реагентом, могут быть введены животному различными методами, такими как внутривенная инъекция, внутрибрюшинная инъекция и подкожная инъекция. Эти клетки могут быть обнаружены с помощью визуализации FOBI. Выживаемость клеток можно определить с помощью количественного анализа.

Растения

FOBI позволяет получать изображения листьев растений, меченных GFP. Изображения листьев растений трудно получить из-за сильной автофлуоресценции хлорофилла. Автофлуоресценция хлорофилла может быть удалена и проанализирована с GFP с помощью специального фильтра.

Автофлуоресценция самого хлорофилла также может быть использована в качестве данных. Степень активности хлорофилла может быть подтверждена интенсивностью автофлуоресценции. Кроме того, изображения могут быть получены из семян растений и каллуса. Флуоресцентная визуализация возможна на растениях в течение всего их жизненного цикла.

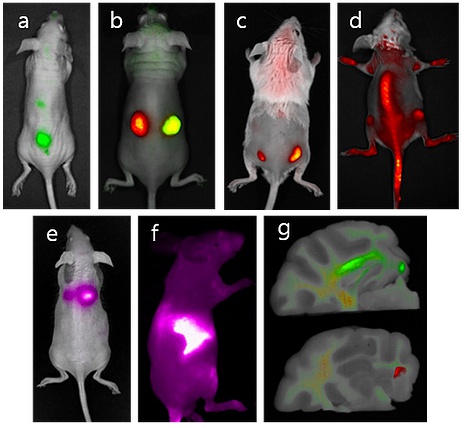

Рис. 1. Визуализация животных с помощью FOBI

Можно применять большинство флуоресцентных белков и флуоресцентных материалов от GFP до ICG, используя четыре канала - синий, зеленый, красный и NIR. Поскольку можно визуализировать более одного флуоресцентного вещества, в одном образце можно наблюдать различные функции. Например, визуализация опухоли и визуализация лекарств может быть выполнена на одном и том же животном, так что таргетинг и опухолеобразование могут наблюдаться одновременно. Также можно объединять яркие изображения для локализации флуоресценции внутри животного.

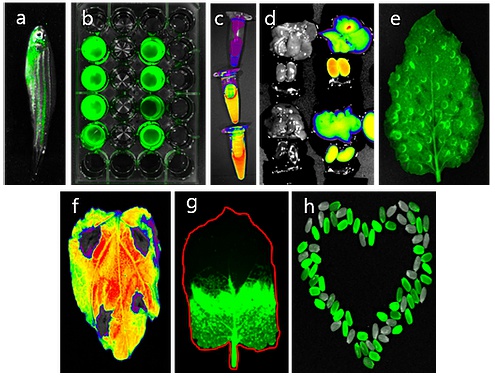

Рис. 2. Визуализация флуоресценции с помощью различных материалов и методов

a. Флуоресцентно меченные химические вещества в зебрафише. b. GFP клетки в 24-луночном планшете. c. Тест флуоресцентного мечения. d. Ex Vivo визуализация для системы доставки лекарств. e. Экспрессия GFP гена на листе, инфицированном вирусом. f. Автофлуоресценция от хлорофилла. g. Экспрессия гена на листе с маркерным геном. h. Трансфицированное геном семя, отделенное с помощью визуализации GFP.
