Трансляционная XY платформа c фиксированным столом для препаратов

Внимание! В обновленную конструкцию XY-транслятора внесены следующие изменения:

• использованы более тонкие напpявляющие pельсы, что позволило сделать тpанслятоp тоньше и повысило вибpоустойчивость установленного на него обоpудования;
• использованы подшипниковые паpы пониженного тpения, что дало возможность сделать пеpемещение по осям более плавным и легким для пользователя.

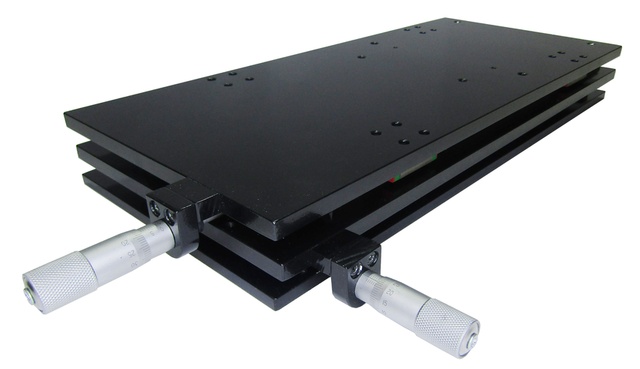

Обновленный XY-транслятор улучшенной конструкции

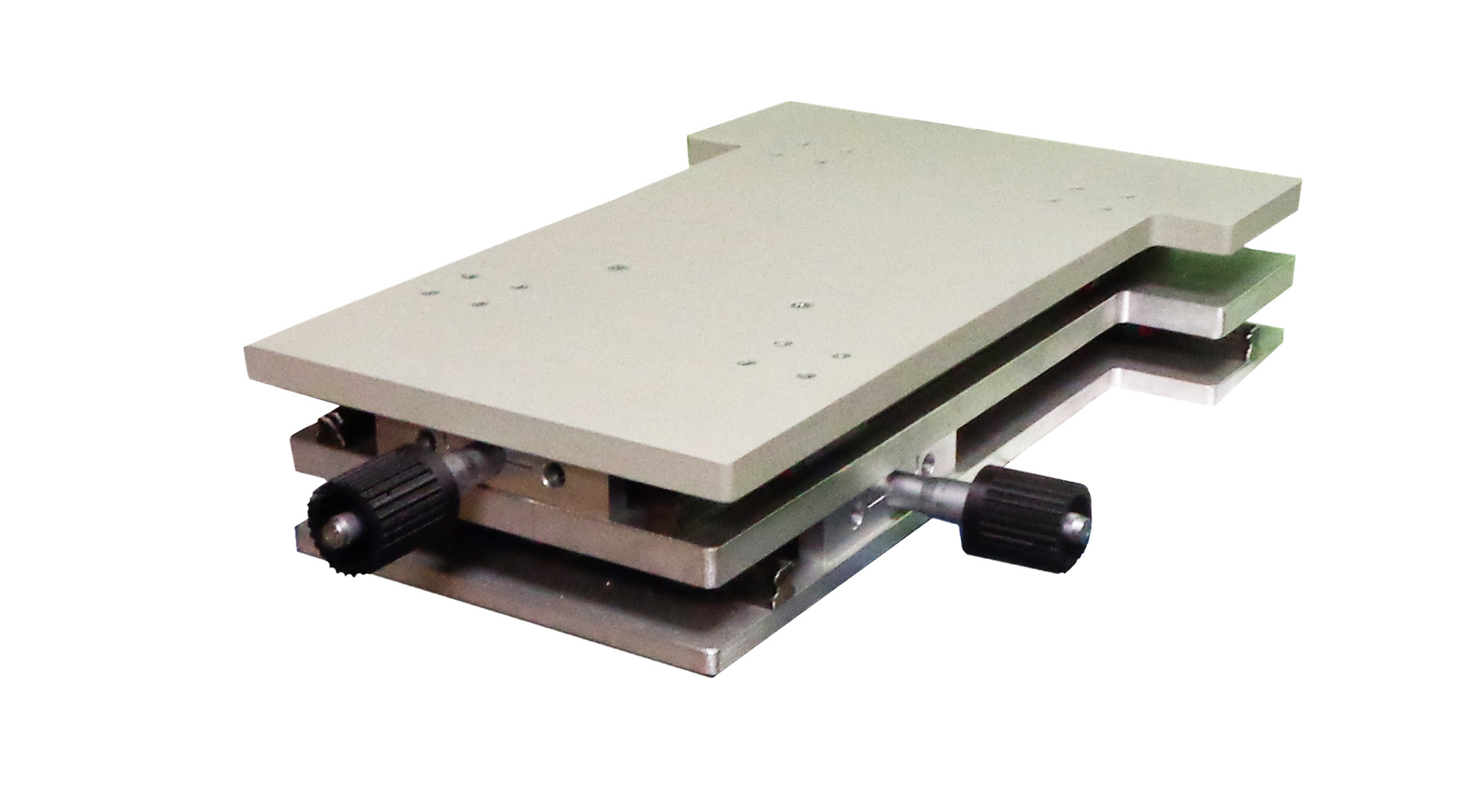

Старая версия прибора по-прежнему доступна для заказа. Все характеристики, перечисленные ниже на этой странице относятся к старой версии.

Характеристики оборудования:

• ручной X-Y транслятор;
• стабильная платформа и основательное исполнение;
• открытый дизайн дает возможность доступа к микроскопу и исследуемому образцу;
• подходит для экспериментов, чувствительных к малейшим вибрациям;
• подходит для прямых и инвертированных микроскопов всех известных производителей.

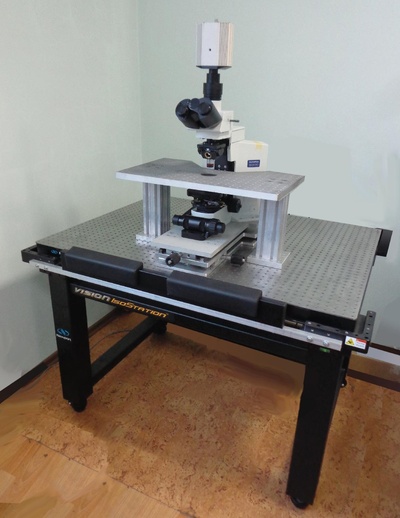

Трансляционная XY платформа предназначена для увеличения несущей способности столика микроскопа, а также возможности работы на высоком разрешении с удаленными полями зрения. Подобная конфигурация часто используется при работе с переживающими срезами мозга. Чтобы разместить на столике микроскопа массивное и тяжелое оборудование (манипуляторы, аппликационные системы, подогреваемые камеры, инъекторы и пр.) столик микроскопа отвязывается от его рамы. Чтобы при этом иметь возможность перемещать микроскоп и работать на высоком увеличении в полях зрения, удаленных друг от друга, станина микроскопа устанавливается на XY-транслятор. Особенностями нашей конструкции являются ее большая виброзащищенность по сравнению с западными аналогами (за счет массивности конструкции), возможность размещения на платформе большего веса (до 1,2 тонн в базовой конфигурации по сравнению с 50 кг у аналогов). Все наши изделия проходят анодирование.

Основные технические характеристики:

• Высота столика 280-400 мм
• Допустимая нагрузка на трансляционную платформу до 1,16 т
• Диапазон перемещения по осям X и Y — 25 мм
• Точность перемещения задается используемым микровинтом. В базовой модели цена деления микрометра равна 1 мкм в линейном приращении
• Размер ХY транслятора зависит от модели микроскопа, который на него устанавливается
• Вес транслятора — 21 кг
• Вес фиксированного столика — 15 кг
