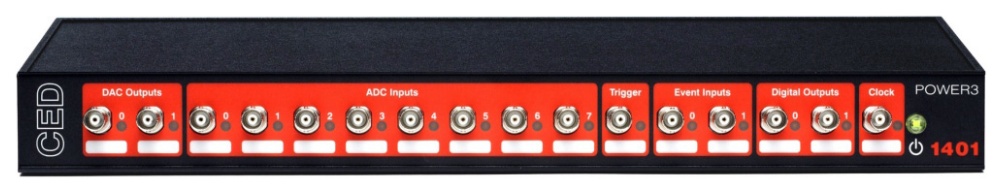

Высокопроизводительная система сбора данных Power1401-3

Установка Power1401-3 — это последняя высокопроизводительная система сбора данных. В ней используется продвинутый процессор для достижения необходимой мощности и гибкости в современных лабораторных экспериментах.

Быстрый сбор данных и анализ

Установка Power1401 записывает сигналы, цифровую и маркерную информацию, а также может генерировать сигналы на цифровых выходах одновременно с мультизадачным управлением эксперимента в реальном времени. В Power1401 используется 1ГГц Marvell процессор (с ядром ARM V5TE) и до 2Гб памяти, что облегчает высокоскоростной сбор данных, обеспечивает независимую частоту оцифровки сигналов и сложный онлайн анализ, предоставляя возможность основному компьютеру выполнять другие задачи, например, осуществлять управление данными и дальнейший анализ.

Характеристики Power1401-3:

• 16 каналов по 16 бит на входе базовой установки
• 1Гб памяти, расширяемой до 2Гб
• Динамический программируемый усилитель
• Программно-задаваемый ±5В или ±10В диапазон на входе и выходе
• Синхронизация с другими установками CED 1401 для увеличения числа каналов
• Высокоскоростной интерфейс USB 2.0
• Апгрейды встроенного программного обеспечения через CED веб-сайт

Технические характеристики системы сбора данных Power1401-3

Ввод/вывод сигнала

16-канальный 16-битный вход, программно переключаемый диапазон ±5В или ±10В
До 48 сигнальных входа с помощью модулей расширения 2701-3, -5 или -9
Максимальная частота оцифровки: 1МГц многоканально, до 3 МГц для одиночного канала
Системная точность и шум: 0,05% полного диапазона ±1.5 бита
Опционное программное усиление x1, x2, x5, x10
4 сигнальных выходных канала, 16-битных, программно переключаемых ±5В или ±10В
До 8 сигнальных выходных каналов с помощью приставки 2701-5

Цифровой ввод/вывод

16 цифровых входов, 8 для определения изменения состояния с микросекундной точностью
16 цифровых выходов с синхронизацией побайтового входа и выхода

Показания времени и события

5 программируемых показателей времени с разрешением 100 наносекунд
BNC-разъем для ввода показателей времени и событий

Процессор и память

32-битный процессор Marvell MV78100
1Гб памяти для чтения-записи, расширяемой до 2Гб

Корпус и электропитание

Размеры 428х48х230 мм
Устройство может монтироваться в стандартную 19-дюймовую лабораторную стойку
Вентилятор охлаждения для повышения надежности
Опция питания 12В постоянного тока для мобильных или удаленных приложений
Внешнее электропитание 110-240В, 50-60Гц, приблиз. 30Ватт

Синхронизация

Устройство синхронизируется с другими установками Micro1401 и Power1401

Основной интерфейс

USB 2.0

Прикладное программное обеспечение

Программные продукты CED, такие как Spike2 и Signal позволяют использовать систему для большого числа приложений, включая:

• Единичная или множественная обработка спайков
• Динамический клампинг
• ЭКГ, ЭЭГ, ЭМГ и ЭОГ
• Вызванные ответы, TMS и rTMS
• Исследования in-vivo и in-vitro
• Исследования желудочно-кишечного тракта
• Исследования сердечно-сосудистой системы
• Анализ тремора
• Физиология спорта и многое другое
