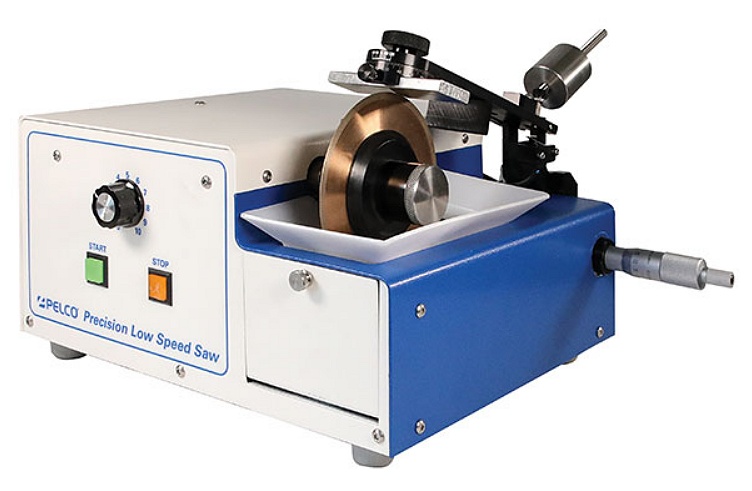

Прецизионная низкоскоростная пила PELCO®

PELCO® Precision Low Speed Saw — это компактная, многоцелевая, прецизионная пила, предназначенная для резки широкого спектра материалов с минимальным повреждением подповерхностного слоя. Низкая скорость позволяет резать хрупкие материалы, которые в противном случае разрушились бы, а также мягкие материалы, которые нагрузили бы алмазный диск на более высокоскоростной пиле. Имеются различные держатели образцов, обеспечивающие возможность установки образцов любой формы, а многоосевая адаптация гониометра упрощает резку ориентированных кристаллов.

Работа с инструментом

Образец устанавливается на держатель образца и крепится к рычагу. Соответствующая нагрузка прикладывается путем регулировки уравновешивающего груза, и автоматический переключатель остановки устанавливается для определения конца разреза. Образец устанавливается в любое исходное положение относительно алмазного диска, а затем используется микрометр для точного позиционирования образца. При медленном вращении алмазного диска и наличии охлаждающей жидкости в резервуаре рычаг плавно опускается до тех пор, пока образец не коснется алмазного диска. Резка продолжается до тех пор, пока не сработает автоматический выключатель.

Режущие лезвия

Прецизионная низкоскоростная пила PELCO® предназначена для резки алмазными, кБН и абразивными лезвиями. Алмазные лезвия используются для большинства задач, в то время как лезвия из кБН используются в основном для резки материалов на основе черных металлов. Абразивные лезвия (Al2O3, SiC) могут использоваться для резки как черных, так и цветных материалов, а также применяться для сухой резки сверхпроводниковых материалов. Ted Pella, Inc. предлагает широкий выбор режущих лезвий.

Особенности прецизионной низкоскоростной пилы PELCO®

• Система ременного привода исключает поломку шестерен, которая часто встречается в менее надежных конструкциях с волоконным зубчатым приводом.
• Резервуар для охлаждающей жидкости опускается и легко извлекается путем открытия дверцы доступа, расположенной на передней панели.
• Грубая и точная регулировки положения образца обеспечивают быстрое и точное позиционирование.
• Полиэтиленовый резервуар для охлаждающей жидкости позволяет использовать как водорастворимые, так и масляные охлаждающие жидкости.
• Автоматическое завершение процесса резки контролируется электромеханическим ограничителем, что сводит к минимуму контроль.
• Режущий рычаг поворачивается на наборе прецизионных подшипников, а не на валу микрометра, что обеспечивает точное и повторяемое позиционирование образца.
• В прецизионной низкоскоростной пиле PELCO® используется высокомоментный двигатель постоянного тока мощностью 1/15 л.с., обеспечивающий достаточную мощность для работы с трудными материалами.
• Автоматическая защита от перегрузки отключает двигатель, если лезвие заклинивает во время резки.
• Широкий выбор держателей для образцов позволяет устанавливать образцы практически любой формы.

Аксессуары для прецизионной низкоскоростной пилы PELCO®

Одноосевой угломер

Одноосевой угломер имеет градуированную шкалу с верньером 0,2° и может поворачиваться на 360°. Такая возможность вращения делает его идеальным для точного нарезания монокристаллов. Образец крепится к блоку с помощью воска с низкой температурой плавления, после чего блок зажимается в прецизионной низкоскоростной пиле PELCO®. Крепление образца с помощью воска гарантирует, что отрезанный кусок останется прикрепленным к держателю и не будет поврежден в результате падения после нарезки.

Двухосевой угломер

Двухосевой гониометр используется для ориентации и резки монокристаллов. Когда образец закреплен на гониометре, вертикальная ось может быть повернута на +/- 50° по верньеру 0,2° на кронштейне.

Двойной зажимной держатель образца

Двойной зажимной держатель образца предназначен для зажима обоих концов круглого или прямоугольного стержня при резке между двумя зажатыми позициями. Двойной зажимной держатель образца может также использоваться как одинарный зажимной держатель для удержания инкапсулированных металлургических образцов диаметром до 1,25 дюйма.

Петрографический вакуумный держатель образцов

Петрографический вакуумный держатель образцов разработан для использования вакуума для удержания стеклянного предметного стекла 2,5 x 5,0 см (1 x 2"), на котором установлены петрографические или другие образцы, при выполнении распилов параллельно стеклянному предметному стеклу. Стеклянное предметное стекло прижимается вакуумом к опорной пластине из нержавеющей стали и плотно прилегает к трем фиксирующим штифтам для сохранения своего положения.

Держатель образцов в тисках

Тиски для образцов предназначены для фиксации плоских, круглых и неправильной формы образцов без использования монтажного парафина. Все тиски могут вращаться на 360° в горизонтальной плоскости. Удлиненная губка с V-образным вырезом позволяет устанавливать цилиндрические образцы диаметром до 1,25 дюйма, включая инкапсулированные металлургические образцы.

Держатель образцов свободной формы, "Костяной патрон"

Костяной патрон" позволяет удерживать образец с помощью серии из десяти независимо регулируемых крепежных винтов. Эти крепежные винты позволяют удерживать образцы неправильной формы и поворачивать их на 360° в горизонтальной плоскости. Костяной патрон крепится к стандартному рабочему манипулятору вместо стандартных держателей образцов.

Дополнительные принадлежности

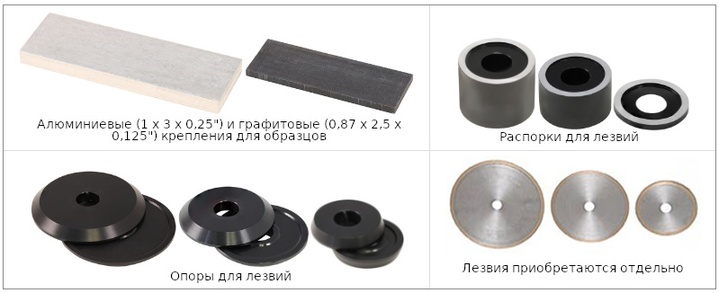

Дополнительные принадлежности включают алюминиевые и графитовые блоки для установки образцов (для использования с одноосевым гониометром), прокладки для лезвий различной толщины и опоры для лезвий различного диаметра.  Рекомендуется использовать самую большую опору для лезвия (например, минимальное воздействие лезвия), возможное для данного диаметра образца. Это повысит точность и поможет предотвратить повреждение лезвия. Опоры для лезвий диаметром 2,43" поставляются вместе с пилой. Также доступны проставки для лезвий различной ширины, позволяющие установить несколько лезвий или увеличить диапазон смещения лезвий. Проставки для лезвий 0,75" поставляются в стандартной комплектации. Положение лезвия контролируется с помощью метрического микрометра. В качестве дополнительного аксессуара можно приобрести микрометр в дюймах.

Технические характеристики прецизионной низкоскоростной пилы PELCO®

• Размеры: Длина 33 см х Ширина 33 см х Высота 23 см
• Универсальное питание: 100-240 В переменного тока, 50/60 Гц
• Скорость: 50-300 об/мин
• Размеры лезвий: 3" или 4", с оправой 0,5"
• Максимальная глубина реза: 1,25"
• Сертифицировано ETL и CE

Информация для заказа

Прецизионная низкоскоростная пила PELCO® поставляется с одноосевым угломером 75001, двухзажимным держателем образца 75003 и алюминиевым держателем образца 1" x 3". Этого комплекта достаточно для установки и резки большинства типов образцов. Обратите внимание, что прецизионная низкоскоростная пила PELCO® не поставляется с лезвием, поскольку ни одно лезвие не подходит для всех применений. Пожалуйста, укажите лезвие при запросе цены.

Все принадлежности также можно заказать по отдельности.

75000 Прецизионная низкоскоростная пила PELCO®

75001 Одноосевой угломер

75005 Двухосевой угломер

75003 Держатель образцов с двойным зажимом

75004 Петрографический вакуумный держатель образцов

75006 Держатель образцов в тисках

75019 Держатель образцов свободной формы, 360 градусов, "костяной патрон"

75053 Алюминиевое крепление для образцов, 1 x 3 x 0,25"

75054 Крепление для образцов из графита, 0,87 x 2,5 x 0,125"

75032 Груз для резки, 100 г

75033 Груз для резки, 200 г

75036 Опоры для лезвий, пара, диаметр 1,37 дюйма

75035 Опоры для лезвий, пара, диаметр 1,87 дюйма

75034 Опоры для лезвий, пара, диаметр 2,43 дюйма

75039 Проставка для лезвия, 0,125"

75038 Проставка для лезвия, 0,750"

75037 Проставка для лезвия, 1,00"

75041 Дюймовый микрометр в сборе
