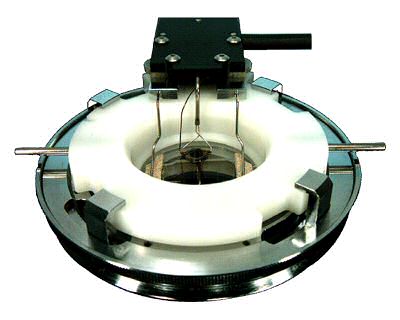

FCS2 — закрытая система для инвертированных микроскопов

Закрытые системы применяются в случае, когда объект требуется содержать в небольшом объеме или в случае, когда фокальная плоскость микроскопа очень мала.

Система FochtChamberSystem является закрытой и имеет ряд преимуществ, по сравнению с аналогичными системами. В дополнение к возможности перфузии и термоконтроля, система совместима со всеми разновидностями микроскопических техник, равномерность температуры в пределах поля видимости, практически ламинарный поток жидкости. Имеется возможность изменять профиль потока жидкости, форму и размеры оптических плоскостей.

Особенности FCS2:

• Применимость в модели с потоком жидкости (с быстрой сменой раствора) и без потока жидкости.
• Температура клеток задается в диапазоне от комнатной до 50^oC (±0.2)
• Нет необходимости ставить воздушную загородку вокруг препарата
• Температура и состав раствора однородны по всему полю
• Закрытость системы позволяет применять CO₂ и органические буферы
• Совместимость с трубками для перфузии 1/16” (C-Flex, Tygon, etc.)
• Легкая сборка, не требующая инструментов
• Внешний температурный контроллер с системой тревоги при выходе параметров за безопасные для клеток пределы
• Почти ламинарный поток жидкости

• Ванночки
• Электронного контроллера
• Адаптера столика
• Нагревателя объектива
• Контроллера температуры объектива

Как вся система работает?

Контроль температуры

Точный температурный контроль и практически ламинарный поток сравнительно большого объема жидкости в Focht ChamberSystemsреализуется при помощи патентованного микрожидкостного слайда (Microaqueduct Slide, см. рисунок ниже). Поверхность слайда, противоположная поверхности объекта покрыта прозрачной электропроводной пленкой индий-оловянного оксида (Indium-Tin Oxide, ITO), к которой подключены два электрода. Пропускание тока через пленку равномерно нагревает жидкость, а контроллер следит за постоянством температуры при изменении скорости потока жидкости. Металлический корпус камеры также термостатируется.

Маршрут потока жидкости формируется при помощи единственной силиконовой прокладки, толщина которой может варьировать от 50 мкм до 1 мм. Форма прокладки произвольна. Это позволяет варьировать параметры потока. Жидкость входит и выходит из камеры через две металлические трубки, соединенные внутри камеры с двумя Т-образными прорезями в дне ванночки. Эти прорези позволяют жидкости двигаться по пути наименьшего сопротивления и формировать почти ламинарный поток.

Конструкция ванночки позволяет работать с большими увеличениями применяя как отраженное, так и освещение на просвет.

Технические характеристики FCS2:
