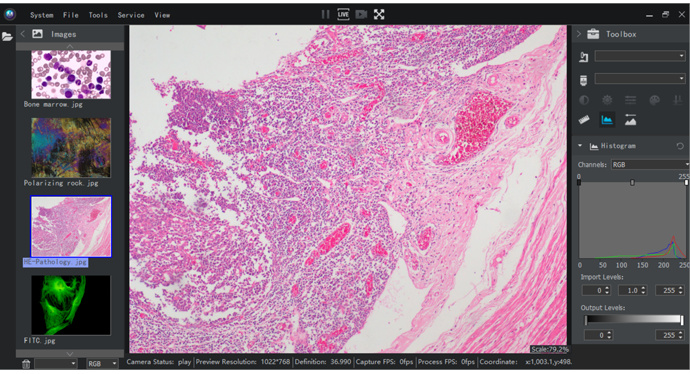

Система анализа цифровых изображений MSHOT V1.1.6

Система анализа изображений MSHOT специализируется на применении цифровой визуализации микроскопов. Она представляет собой интегрированную систему программного и аппаратного обеспечения. С высокой производительностью и простотой использования в качестве цели, система управляет камерой через программное обеспечение для завершения фотографии в реальном времени, видеозаписи, статистики измерений, многоканального синтеза флуоресценции в реальном времени, обработки изображений и других функций. Система поддерживает DirectShow интерфейс камеры и переключение в реальном времени между китайским и английским языками. Авторское право на программное обеспечение №: 2018SR925241

Управление камерой и интерфейс

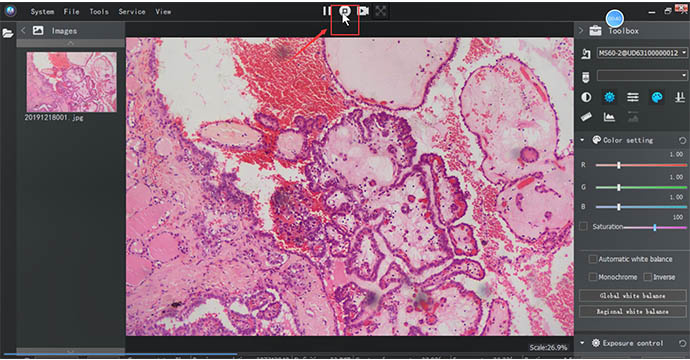

Управление камерой: поддержка горизонтального и вертикального переворота изображения, несколько режимов автоматической экспозиции (время экспозиции и усиление контролируются отдельно или связаны), поддержка глобальной и региональной экспозиции, поддержка автоматического баланса белого и регионального баланса белого.

Интерфейс: эффективный и простой интерфейс. Программное обеспечение имеет панель каталогов файлов, панель управления изображениями и панель инструментов, что удобно для съемки и управления траекторией видеоизображения, проверки в реальном времени и использования инструментов. Имеются клавиши быстрого доступа для управления режимом предварительного просмотра окна / переключения полноэкранного режима предварительного просмотра; клавиша быстрого доступа для управления захватом и сохранением фотографий и видео.

Получение изображения и многократная съемка

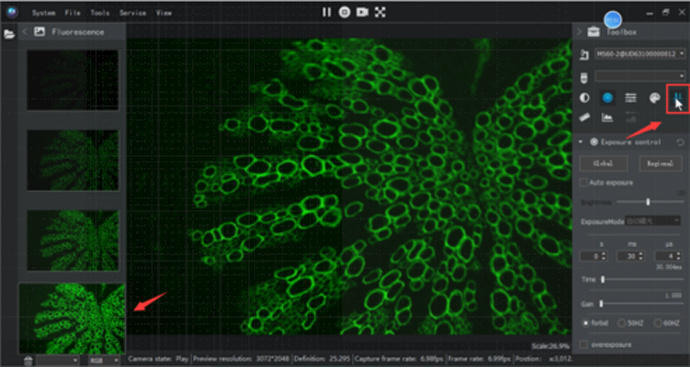

Сбор изображений: разрешение предварительного просмотра и разрешение сбора устанавливаются независимо, поддержка низкого разрешения предварительного просмотра и высокого разрешения съемки; поддержка нескольких правил именования изображений: серийный номер, время и дата + серийный номер, формат изображения для сбора JPG, BMP и TIF (до 16 бит без сжатия); поддержка высокой четкости WMV формат видеозаписи; поддержка съемки по времени, установка интервала съемки и времени съемки; поддержка съемки в реальном времени, высокоскоростная камера сбора в реальном времени с обновлением каждого кадра.

Многократная съемка: поддержка многократной съемки 2-7 кадров одновременно, поддержка двух режимов шумоподавления и улучшения, уменьшение шума изображения (улучшение соотношения сигнал/шум) или повышение яркости путем усреднения или взвешивания нескольких последовательных кадров.

Гистограммная эквализация и слияние каналов

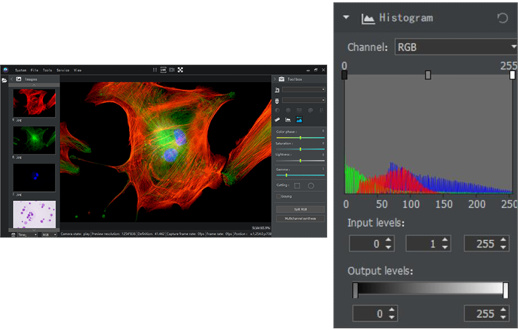

Выравнивание гистограммы: поддерживает настройку максимального и минимального значения гистограммы, а также настройку выходной цветовой шкалы для оптимизации контрастности изображения и устранения фоновых помех при съемке в условиях флуоресценции и темного поля. Расширенные настройки: поддержка настроек цветовой матрицы, ускорения устройств CPU, GPU, коррекции плоского поля и коррекции цветовых точек.

Слияние каналов: удобное управление многоканальным синтезом флуоресценции, поддержка съемки в реальном времени и многоканального синтеза в реальном времени, поддержка до 5 каналов слияния флуоресценции, независимая настройка яркости, контраста и гамма-значения каждого канала, настройка и предварительный просмотр эффекта синтеза в реальном времени, поддержка коррекции смещения сигнала каждого канала.

Измерение изображения

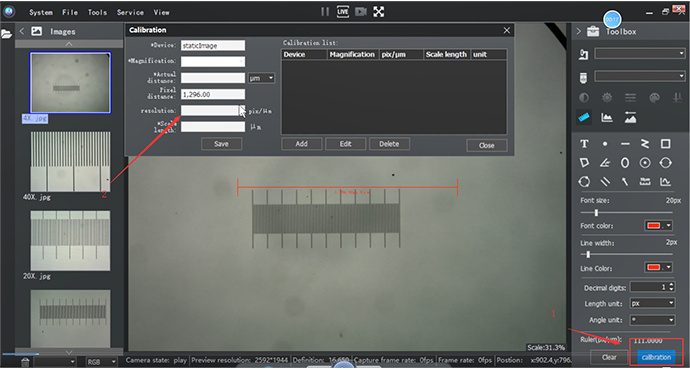

Измерение изображения: поддержка измерения изображения с предварительным просмотром в реальном времени, поддержка различных инструментов измерения: сегмент линии, свободная кривая, прямоугольник, многоугольник, угол, эллипс, круг и измерение параллельных линий, свободное добавление текстового логотипа, стрелки и масштабной линейки и свободное перемещение позиции, поддержка измерения энергетической кривой (отображение в реальном времени силы всех точек на выбранном сегменте линии).

Управление пользователями и журнал аудита

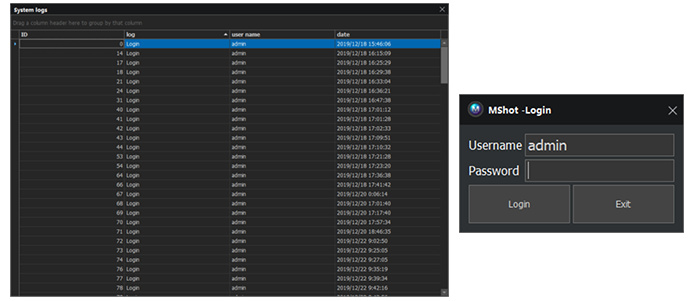

Управление пользователями: в систему интегрирована функция аутентификации личности, предварительно установлены три типа учетных записей: Администратор, Руководитель группы и Обычный пользователь. Различные типы учетных записей могут устанавливать соответствующие разрешения по требованию. Администратор может свободно добавлять и настраивать пользователей, а программное обеспечение требует регистрации и аутентификации пользователей.

Журнал аудита: разработан в соответствии с требованиями GMP по использованию компьютеризированной системы, с модулем управления пользователями, система автоматически записывает журнал программного обеспечения, включая информацию о входе пользователя: Имя пользователя, Дата, Время входа. Информация о фото и видео операциях: записывает информацию о фото и видео операциях клиента, включая время, путь сохранения и имя файла.

Система анализа изображений Mshot разработана компанией GuangZhou Micro-shot Technology Co., Ltd специально для обработки изображений с микроскопов MSHOT. Она поддерживает работу камеры MSHOT на компьютере под управлением Windows XP/ Vista/ Win7/8/10（32bit & 64bit).

Основные функции

• Визуализация флуоресценции;
• Серийная съемка;
• Гистограмма  (максимальное и минимальное значение, входные уровни );
• Таймлапс;
• Канал RGB;
• Быстрое подавление шума;
• Входные уровни и Выходные уровни;
• Точка отсчета;
• Динамическое объединение нескольких изображений;
• Антифликер: 50 Гц, 60 Гц;
• Каналы слияния;
• Системные журналы и контроль учетных записей;
• Коррекция сдвига;
• Динамическое объединение нескольких изображений;
• Разделение канала RGB;
• Подключение 4 камер в одно время;
• Быстрое окрашивание RGB;
• Автосклейка изображений;
• Линейный профиль;
• Автоматическое увеличение глубины резкости;
• Оттенки серого;

Захват изображения и видео

Управление экспозицией: Автоэкспозиция, Время экспозиции, Глобальная и региональная экспозиция, Усиление, Коррекция переэкспозиции

Баланс белого и цветовой режим: Автоматический баланс белого, Глобальный и региональный баланс белого, Монохромный, Инверсия, Раздельная настройка RGB, Насыщенность

Разрешение и ROI: Разрешение предварительного просмотра и разрешение захвата, ROI

Частота кадров: Нормальная скорость, высокая скорость

Переворот изображения: Горизонтальный, вертикальный

Глубина цвета изображения: 8 бит, 12 бит (16 бит для изображения FIT)

Обработка изображения

Динамическая: гамма, контраст, резкость, обесцвечивание

Статические: яркость, контрастность, цветовая фаза, насыщенность, гамма, интеллектуальная яркость

Настройка цвета: Автоматический баланс белого, Глобальный и региональный баланс белого, Монохромный, Инверсия, Раздельная настройка RGB, Насыщенность

Измерение и калибровка

Текст, точка отсчета, прямая линия, сегментная линия, прямоугольник, многоугольник, угол, эллипс, окружность, диаметр окружности, периметр окружности, параллельная линия, стрелка, масштабная линейка, профиль линии, масштабная линейка

Экспорт данных в Excel
