Измерение гемодинамического давления и объема

Системы сбора и регистрации данных PowerLab с подключенными катетерами Millar Ventri-Cath™ и Mikro-Tip® предоставляют исследователям передовую технологию записи и анализа высокоточных сигналов кардиоваскулярных параметров. При исследованиях на крупных или мелких животных благодаря датчику-трансдьюсеру, расположенному на кончике катетера, можно ввести датчик непосредственно в источник сигнала, и записать в режиме реальноговремени значения гемодинамических параметров с точностью, не имеющей себе равных.

Конструкции катетеров Mikro-Tip и Ventri-Cath обладают существенными преимуществами по сравнению с традиционными катетерами, заполненными жидкостью. Эти преимущества включают целостность сигнала, отсутствие затухания сигнала и исключение двигательных артефактов. Полупроводниковая конструкция и сенсорная технология катетеров Mikro-Tip и Ventri-Cath обеспечивают достоверное отображение сигналов давления и давления-объема. Поэтому они являются идеальным выбором для измерения кардиоваскулярных функций организмов, от мышей и крыс до кроликов и овец.

Характеристики катетеров Millar для измерения давления и давления-объема

• Катетеры от ультра-миниатюрных 1 F до больших 7 F
• Обеспечивают минимально инвазивную и непрерывную запись давления или давления-объема
• Катетер измерения давления-объема создает сигналы как давления, так и объема
• Многосегментные платиновые электроды для переменных размеров желудочка (катетеры давления-объема)
• Подходят для применения с различными хирургическими методами
• Отсутствие изменений объема или давления, вызванных изгибанием катетера
• Подходят для исследований in vitro, например, исследований работающего сердца
• «Золотой стандарт», пользующийся международным признанием

Система MPVS Ultra™ (для мелких и крупных животных)

Система MPVS Ultra™ одновременно и непрерывно измеряет с высокой точностью давление в левом желудочке (LVP) и объем от бьющегося сердца in vivo, используя один катетер с высокоточным чувствительным элементом и электроды. MPVS Ultra может использоваться для широкого спектра кардиоваскулярных применений благодаря совместимости как с ультра-миниатюрными катетерами, оптимизированными для трансгенных линий мышей весом всего 16 г, так и с многосегментными катетерами для крупных животных (домашнего скота). Программное обеспечение интуитивного интерфейса управления позволяет легко конвертировать измеренные значения электропроводимости в единицы абсолютного объема и предлагает ряд апробированных методов калибровки.

Базовая исследовательская система MPVS Ultra™, в состав которой входят система сбора и регистрации данных PowerLab и новейшая версия LabChart Pro, позволяет записывать и анализировать сигналы давления и объема. Модуль LabChart PV Loop (Петля давление-объем) позволяет непрерывно в реальном времени получать графики «петли» давления-объема в ходе фармакологических и гемодинамических вмешательств, позволяя пользователю отслеживать и оценивать механические свойства сердца в нормальном и отклоняющемся от нормы состоянии. Анализ может выполняться как во время, так и после записи.

Возможности и преимущества

• Передовая технология
• Применимость в исследованиях на мелких и крупных животных
• Гибкое определение объема желудочка использованием выбираемых сегментов катетера
• Встроенная функция калибровки с помощью кюветы коэффициента корреляции и уравнения Баана
• Программно-управляемый пользовательский интерфейс
• Входные значения макс. и мин. давления
• Бесшовная интеграция с PowerLab и LabChart
• Совместимость со всеми катетерами от Millar для измерения давления-объема для мелких животных и катетерами Ventri-Cath™ для крупных животных.

Односегментные системы MPVS Ultra™ (для мелких животных)

При исследованиях на мелких животных базовая односегментная система MPVS Ultra для мышей или крыс предоставляет собой наиболее экономичное решение для изучения корреляции давления-объема в экспериментах на грызунах. В состав системы входят два усилителя сигналов давления, один сегмент для измерения объема и интуитивное управляющее ПО – все это значительно дешевле сравнимых технологий визуализации.

Катетеры Ventri-Cath™ для измерения давления-объема крупных животных

Ventri-Cath™ – это новейший многосегментный катетер для измерения давления-объема для комплексной оценки кардиоваскулярных функций у крупных животных (например, собак, свиней и т.д.). Всего через один входной канал катетер Ventri-Cath™ доставляет сигналы давления и объема в реальном времени для полного отслеживания и анализа функции желудочка. Ценовая доступность катетеров линейки Ventri-Cath™ делает технологию измерения давления-объема «золотого стандарта» Millar более доступной для научно-исследовательского сообщества. Для присоединения катетеров к записывающим устройствам требуется CEC-10PV Кабель-удлинитель для измерения давления-объема (VC к MPVS Ultra, 10 футов/3,05 м) или 850-5140 Кабель-адаптер Ventri-Cath.

Варианты поставки:

PL3508B35 Mikro-Tip® Базовая система кровяного давления

1 x PL3508 Система регистрации данных PowerLab с LabChart (Win и Mac)
1 x MLS260/7 ПО LabChart Pro
1 x ML221 Мостиковый усилитель
1 x AEC-10C Интерфейсный кабель катетера
1 x AEC-10D Интерфейсный кабель катетера

PL3508B48/M MPVS Односегментная базовая система для мышей
PL3508B48/R MPVS Односегментная базовая система для крыс

В состав обеих систем входят:
1 x PL3508 Система регистрации данных PowerLab 8/35 с LabChart (Win и Mac)
1 x MLS260/7 ПО LabChart Pro
1 x 880-0168SS MPVS-Ultra Односегментный блок давление-объем
1 x 880-0170BNC MPVS-Ultra Набор кабелей к односегментной системе
1 x 910-1048 Кювета калибровки объема (катетеры PV для крыс) (только с PL3508B48/R)
1 x 910-1049 Кювета калибровки объема (катетеры PV для мышей) (только с
PL3508B48/M)

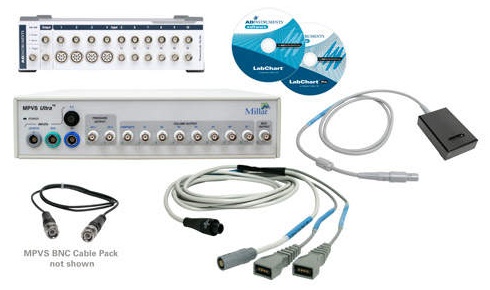

PL3516B49 MPVS Ultra Базовая система

1 x PL3516 Система регистрации данных PowerLab 16/35 с LabChart (Win и Mac)
1 x MLS260/7 ПО LabChart Pro
1 x 880-0168 MPVS-Ultra Блок давление-объем (для крупных и мелких животных)
1 x 910-1060 Набор кювет для калибровки корреляционного фактора
1 x 880-0169 MPVS-Ultra Набор кабелей (3 м) для присоединения катетеров PV к блоку
Давление-объем системы MPVS-Ultra
Включает:
1x CEC-10E PV Кабель-удлинитель (3 м) для измерения давления и объема
1x PEC-10D Pressure Кабель-удлинитель (3 м) для 2-го датчика измерения
давления
1 x 880-0172 MPVS-Ultra BNC Набор кабелей с разъемами BNC для подключения
к MPVS-Ultra

Дополнительные инструменты и приспособления

880-0168U MPVS Ultra Upgrade (конвертация блока SS до MS) для мелких и крупных животных
910-1049 Кювета калибровки объема (от 1,5 до 4,0 мм)
910-1048 Кювета калибровки объема (от 2 до 15 мм)
910-1060 Набор кювет для калибровки корреляционного фактора

Применения модуля

• Анализ исходного уровня и окклюзии петли давление-объем
• Исследования в области фенотипирования и генной инженерии
• Гипертрофия сердца
• Кардиоваскулярное ремоделирование
• Токсикология
• Фармакология (быстрый лекарственный скрининг)
• Ресинхронизирующая сердечная терапия
• Исследования ишемии/реперфузии
