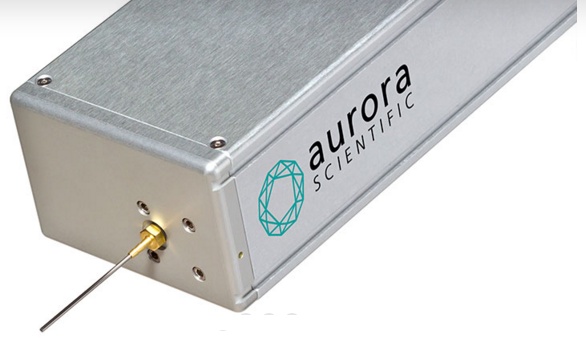

100A: датчик дисперсии digitalPID

Датчик digitalPID (цифровой фотоионизационный детектор) используется для регистрации колебаний концентрации диспергирующего газа при его прохождении мимо места установки датчика.  Датчики могут быть объединены в сетку детекторов, которая идеально подходит для крупных испытаний на открытом воздухе, требующих синхронизации датчиков по времени и управления ими из одного места. Датчики digitalPID использовались для многочисленных полевых испытаний на открытом воздухе, включая одно испытание, в котором использовалось 100 датчиков digitalPID, собирающих данные о рассеивании факела.

Датчик сочетает в себе быстрый отклик, высокую чувствительность и микропроцессорное управление в простом в использовании корпусе.  Он имеет частотную характеристику 50 Гц и предел обнаружения 50 ppb (частей на миллиард) газа пропилена в воздухе.  Будучи автономным, он требует только 12-вольтовой батареи для питания и кабеля связи для управления и сбора данных.  Встроенный микропроцессор позволяет дистанционно управлять всеми функциями датчика (включение/выключение, усиление, обнуление и передача данных) через интерфейс связи.  20-разрядный аналого-цифровой преобразователь с зарядовой разрядностью обеспечивает прецизионное преобразование выходного сигнала датчика.

Программное обеспечение обеспечивает функции, необходимые для управления и получения данных с 16 датчиков.  Эти данные могут одновременно отображаться на экране компьютера в режиме реального времени, пока ведется регистрация данных.  Программное обеспечение работает под управлением операционной системы Linux в режиме реального времени и поставляется предустановленным на ПК.

DigitalPID поставляется в комплекте с датчиком, кронштейном для крепления датчика и кабелем связи/питания RS-485.  Дополнительный кабель связи/питания RS-232 можно приобрести через Aurora Scientific (при необходимости).

Дополнительное оборудование, доступное для датчика digitalPID, включает: Программное обеспечение для управления и калибровки DPID, предварительно установленное на ПК под управлением Linux в реальном времени, а также ручной или автоматический калибратор.

Для типичного испытания на открытом воздухе пользователь должен иметь стационарную или мобильную мачту или штатив для установки датчика, батарею постоянного тока 12 В для питания, ПК DPID для управления датчиком и сбора данных, а также распределитель трассирующего газа с подачей газа (обычно пропилена, но могут быть обнаружены и многие другие вещества).  Датчики используются для регистрации колебаний концентрации диспергирующего газа при его прохождении мимо места установки датчика.

Характеристики

Сенсор

• быстрый отклик - 50 Гц
• низкий предел обнаружения - 40 ppb (пропилен в воздухе)
• высокое соотношение сигнал/шум
• встроенный 20-битный аналого-цифровой преобразователь
• микропроцессорное управление со встроенными интерфейсами RS-232 и RS-485
• Фотоионизационный детектор, использующий УФ-лампу с радиочастотным возбуждением
• надежный

Программное обеспечение для управления

• контролирует и регистрирует данные с 16 датчиков
• графическое отображение поступающих данных в режиме реального времени
• меню, простое в использовании
• программа DPID работает под управлением операционной системы реального времени Linux
• микропроцессорное управление со встроенными интерфейсами RS-232 и RS-485
• фотоионизационный детектор, использующий УФ-лампу с радиочастотным возбуждением
• надежный

Дополнительное вспомогательное оборудование

• калибровочные комплекты
• компьютерные системы сбора данных
• системы выпуска трассирующего газа

Технические характеристики:

Технология детектора: Фотоионизация, с 10,6 эВ RF-возбуждаемой безэлектродной разрядной трубкой.

Частотная характеристика: 50 Гц.

Предел обнаружения: 40 ppb (пропилен).

Рабочие диапазоны концентраций: Усиление 1: 0 - 800 ppm, Усиление 2: 0 - 200 ppm, Усиление 3: 0 - 50 ppm, Усиление 4: 0 - 25 ppm.

Точность: 5,0% (все диапазоны усиления).

Скорость отбора проб воздуха: 1,0 л/мин.

АЦП: 20-разрядная точность, широкий динамический диапазон, оцифровка заряда.

Коммуникации: RS-232 или RS-485.

Диапазон рабочей влажности: От 0 до 100% относительной влажности (без конденсации).

Диапазон рабочих температур: 32F - 105 (0C - 40C).

Корпус: Анодированный алюминий.

Размеры: 2,0" (5,1 см) высота, 3,0" (7,6 см) ширина, 8,75" (22,2 см) длина.

Вес: 2,25 фунта. (1,0 кг).

Питание: 1,5 А @ 12 В постоянного тока.
